三菱控制系统说明

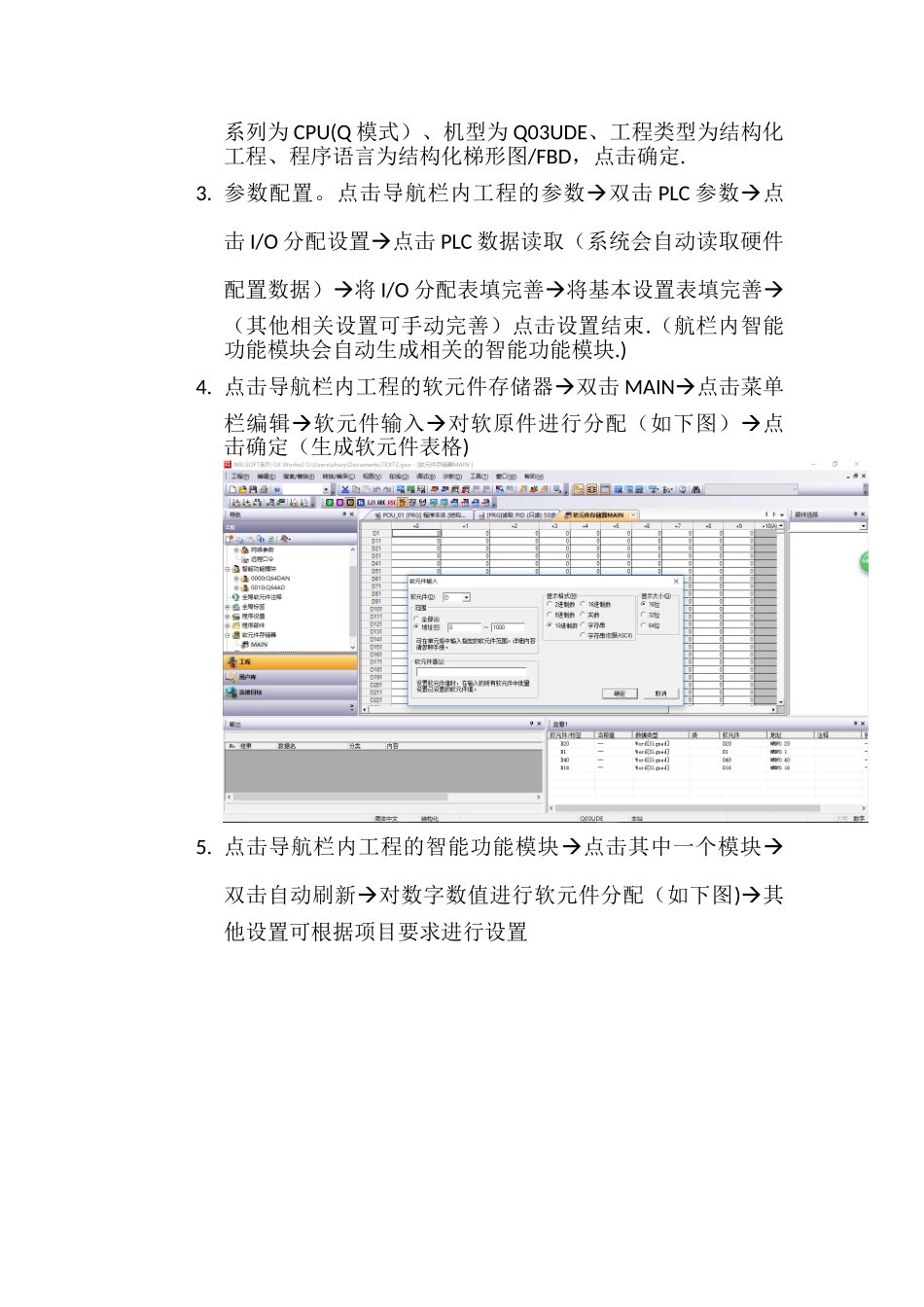

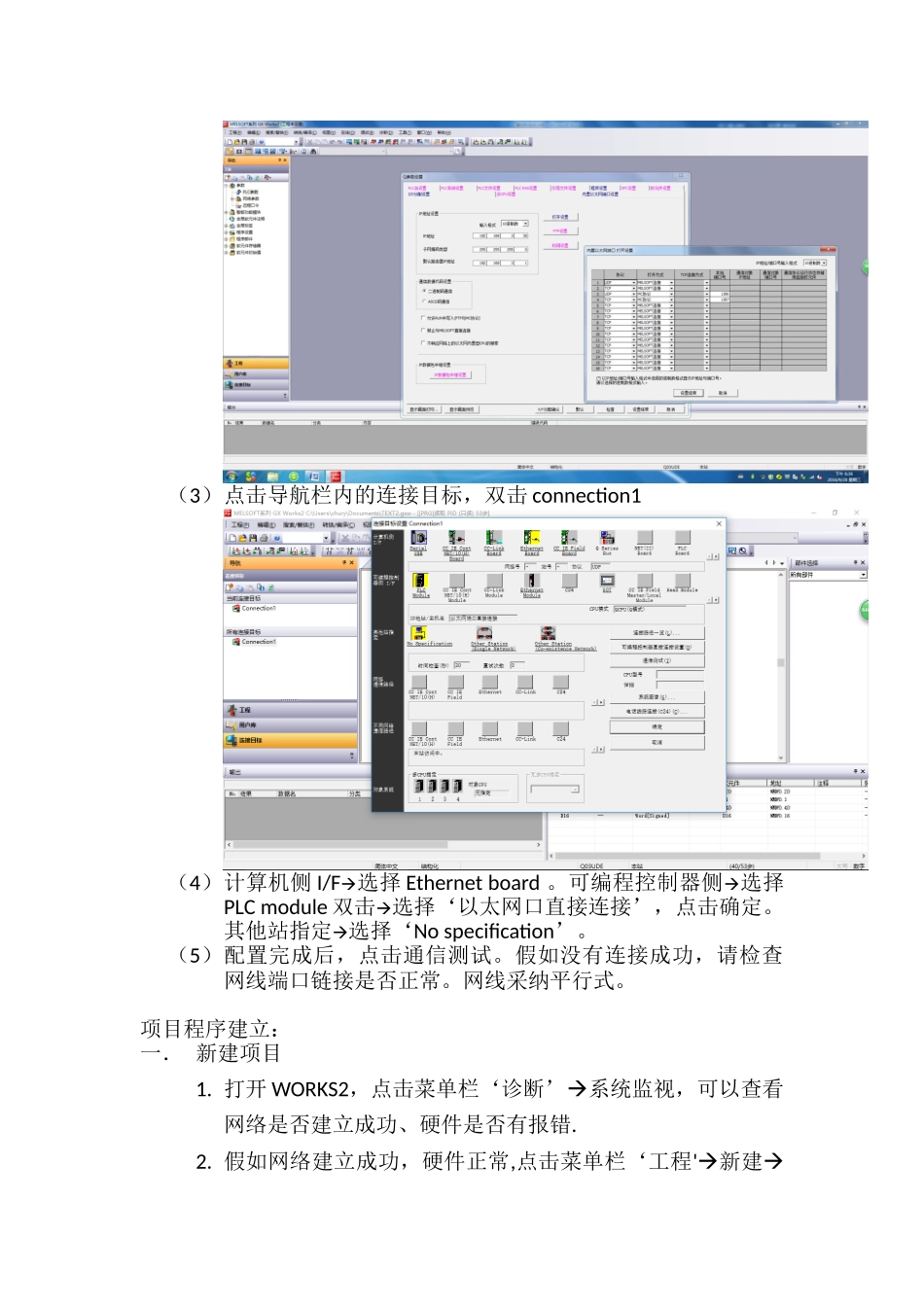

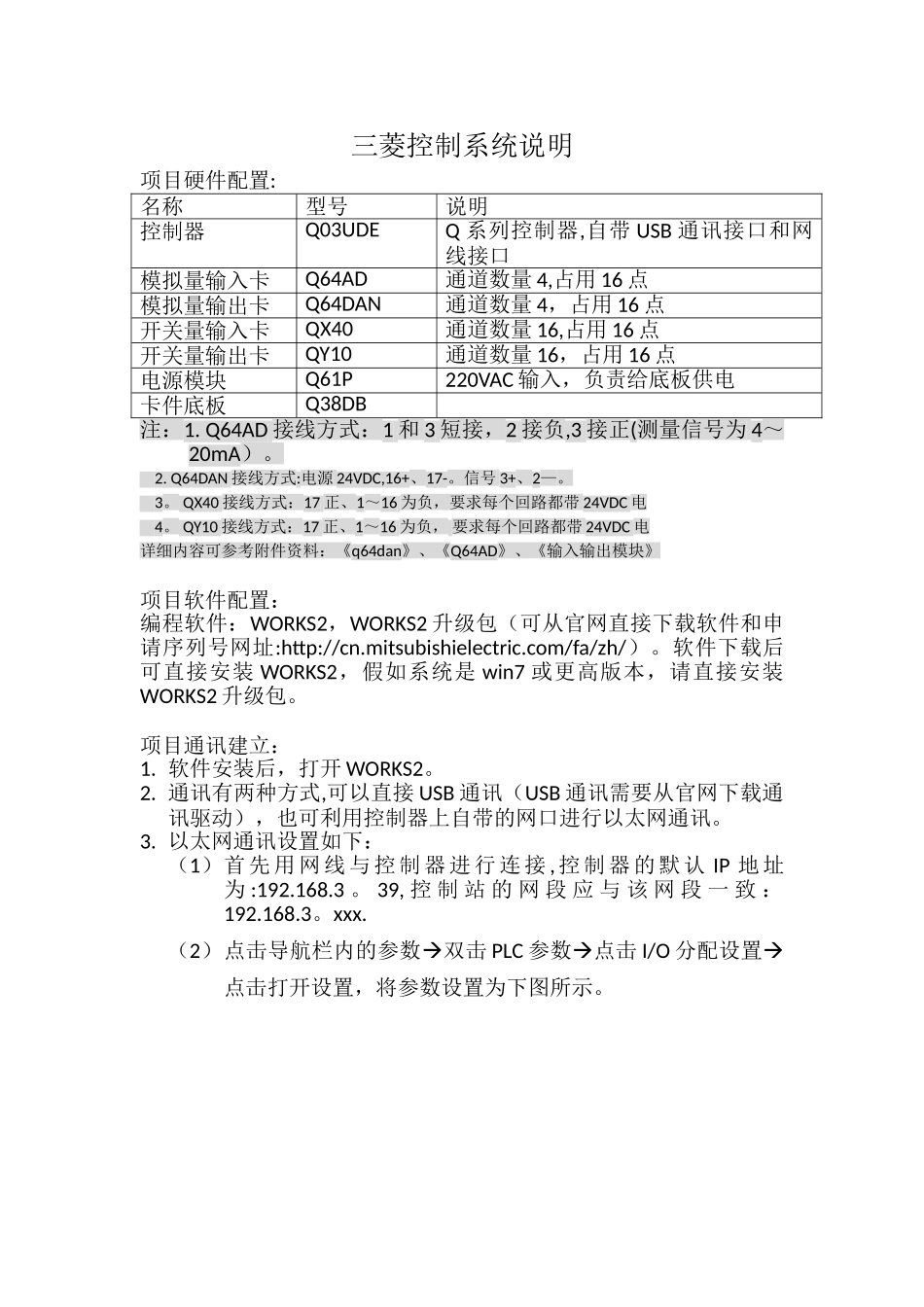

三菱控制系统说明项目硬件配置:名称型号说明控制器Q03UDEQ 系列控制器,自带 USB 通讯接口和网线接口模拟量输入卡Q64AD通道数量 4,占用 16 点模拟量输出卡Q64DAN通道数量 4，占用 16 点开关量输入卡QX40通道数量 16,占用 16 点开关量输出卡QY10通道数量 16，占用 16 点电源模块Q61P220VAC 输入，负责给底板供电卡件底板Q38DB注：1. Q64AD 接线方式：1 和 3 短接，2 接负,3 接正(测量信号为 4～20mA）。 2. Q64DAN 接线方式:电源 24VDC,16+、17-。信号 3+、2—。 3。 QX40 接线方式：17 正、1～16 为负，要求每个回路都带 24VDC 电 4。 QY10 接线方式：17 正、1～16 为负， 要求每个回路都带 24VDC 电详细内容可参考附件资料：《q64dan》、《Q64AD》、《输入输出模块》项目软件配置：编程软件：WORKS2，WORKS2 升级包（可从官网直接下载软件和申请序列号网址:http://cn.mitsubishielectric.com/fa/zh/）。软件下载后可直接安装 WORKS2，假如系统是 win7 或更高版本，请直接安装WORKS2 升级包。项目通讯建立：1. 软件安装后，打开 WORKS2。2. 通讯有两种方式,可以直接 USB 通讯（USB 通讯需要从官网下载通讯驱动），也可利用控制器上自带的网口进行以太网通讯。3. 以太网通讯设置如下：（1）首 先 用 网 线 与 控 制 器 进 行 连 接 , 控 制 器 的 默 认 IP 地 址为 :192.168.3 。 39, 控 制 站 的 网 段 应 与 该 网 段 一 致 ：192.168.3。xxx.（2）点击导航栏内的参数双击 PLC 参数点击 I/O 分配设置点击打开设置，将参数设置为下图所示。（3）点击导航栏内的连接目标，双击 connection1（4）计算机侧 I/F选择 Ethernet board 。可编程控制器侧选择PLC module 双击选择‘以太网口直接连接’，点击确定。其他站指定选择‘No specification’。（5）配置完成后，点击通信测试。假如没有连接成功，请检查网线端口链接是否正常。网线采纳平行式。项目程序建立：一． 新建项目1. 打开 WORKS2，点击菜单栏‘诊断’系统监视，可以查看网络是否建立成功、硬件是否有报错.2. 假如网络建立成功，硬件正常,点击菜单栏‘工程'新建系列为 CPU(Q 模式）、机型为 Q03UDE、工程类型为结构化工程、程序语言为结构化梯形图/FBD，点击确定.3. 参数配置。点击导航栏内工程的参数双击 PLC 参数点击 I/O 分配设置点...
