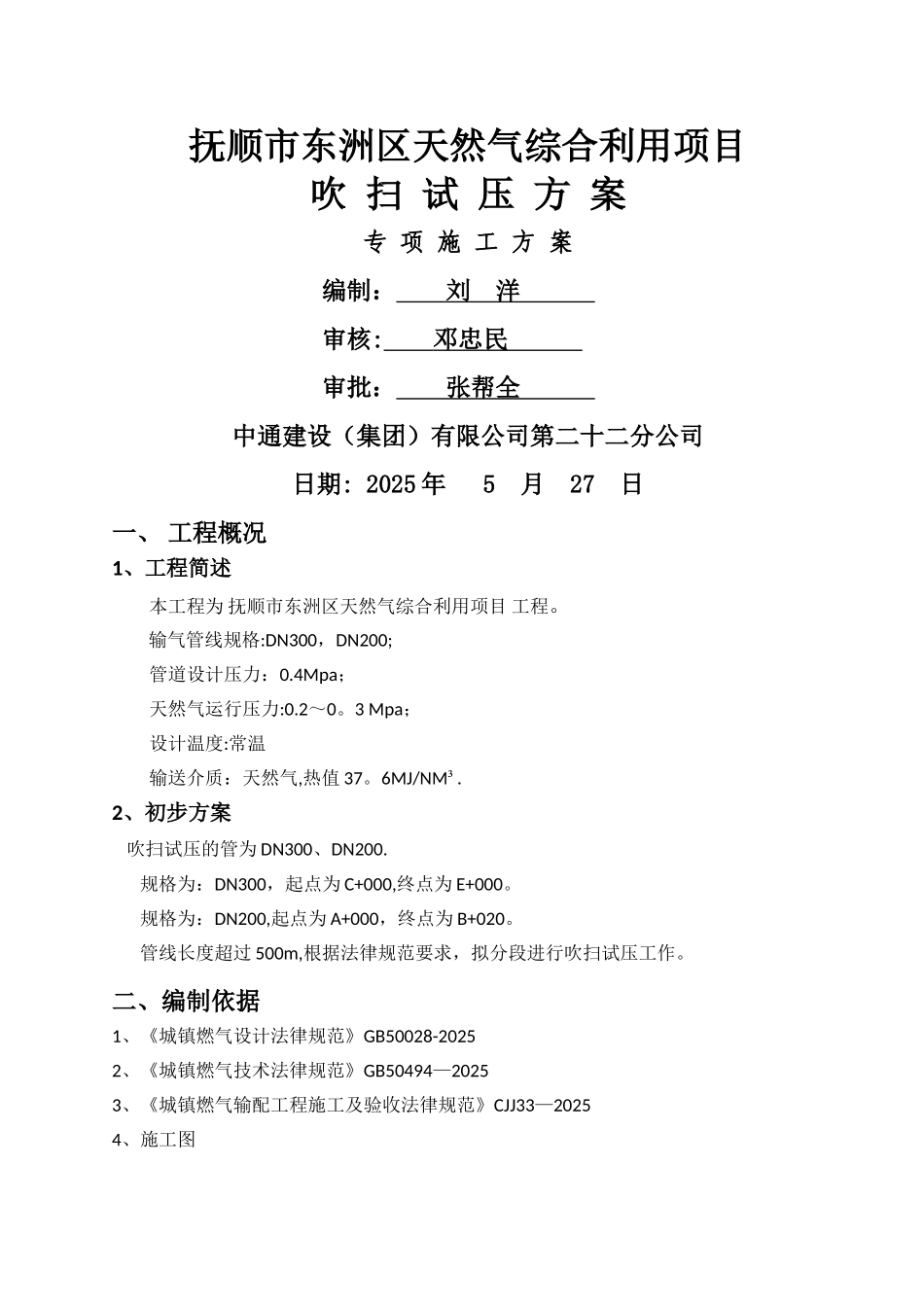

抚顺市东洲区天然气综合利用项目吹 扫 试 压 方 案专 项 施 工 方 案编制： 刘 洋 审核: 邓忠民 审批： 张帮全 中通建设（集团）有限公司第二十二分公司日期: 2025 年 5 月 27 日一、 工程概况1、工程简述本工程为 抚顺市东洲区天然气综合利用项目 工程。输气管线规格:DN300，DN200;管道设计压力：0.4Mpa；天然气运行压力:0.2～0。3 Mpa；设计温度:常温输送介质：天然气,热值 37。6MJ/NM³.2、初步方案 吹扫试压的管为 DN300、DN200.规格为：DN300，起点为 C+000,终点为 E+000。规格为：DN200,起点为 A+000，终点为 B+020。管线长度超过 500m,根据法律规范要求，拟分段进行吹扫试压工作。二、编制依据1、《城镇燃气设计法律规范》GB50028-20252、《城镇燃气技术法律规范》GB50494—20253、《城镇燃气输配工程施工及验收法律规范》CJJ33—20254、施工图5、现场实际情况三、施工流程施工程序：前期准备→管线吹扫→强度试验→严密性试验→后期收尾。1、前期准备（1）施工准备① 管线及管线附件安装完毕.② 所有的设备,资料齐全,质量证明书符合要求.③ 用作吹扫气源的设备已完成准备工作。④ 吹扫试压的进气和排气系统已安装完毕。⑤ 吹扫试压用临时放散阀安装就位完毕。⑥ 管道探伤，防腐，电火花检测合格。（2）其他准备① 施工前，应向施工人员做好技术交底，使所有人员明确任务及施工注意事项。② 沿线进行检查确保所有焊口应全部组焊补口完毕，不存在漏焊、漏补。③ 试压段的管沟应全部回填完毕，不存在露管现象.④ 沿线的工农关系已协调，放空点应安排妥当。2、管线吹扫（1）吹扫要求① 吹扫范围内的管道已按设计图纸全部完成;② 施工前，应将用于施工的设备如空压机进行全面检查、保养、清除机械故障，进行试运转，使之处于运转良好状态.③ 试验用压力表已经校验合格，精度不低于 1。5 级、表盘满刻度值为最大被测压力的1.5-2 倍,压力表不少于 2 块；④ 吹扫口应设在开阔地段并加固，吹扫时应设安全区域，吹扫出口严禁站人。⑤ 吹扫口与地面的夹角 30°～45°之间,吹扫口管段与吹扫管道必须采纳平缓过渡对焊。吹扫口直径应符合表 1 的规定。表 1 吹扫口直径(mm）末端管道公称直径DNDN ＜ 150150 ≤ DN ≤ 300DN ≥ 350吹扫口公称直径 与管道同径150250⑥ 吹扫介质：吹扫介质宜采纳压缩空气,严禁采纳氧气和可燃性气体。⑦ 吹扫顺序:吹扫时先吹主干管、主管合格后，再吹...
