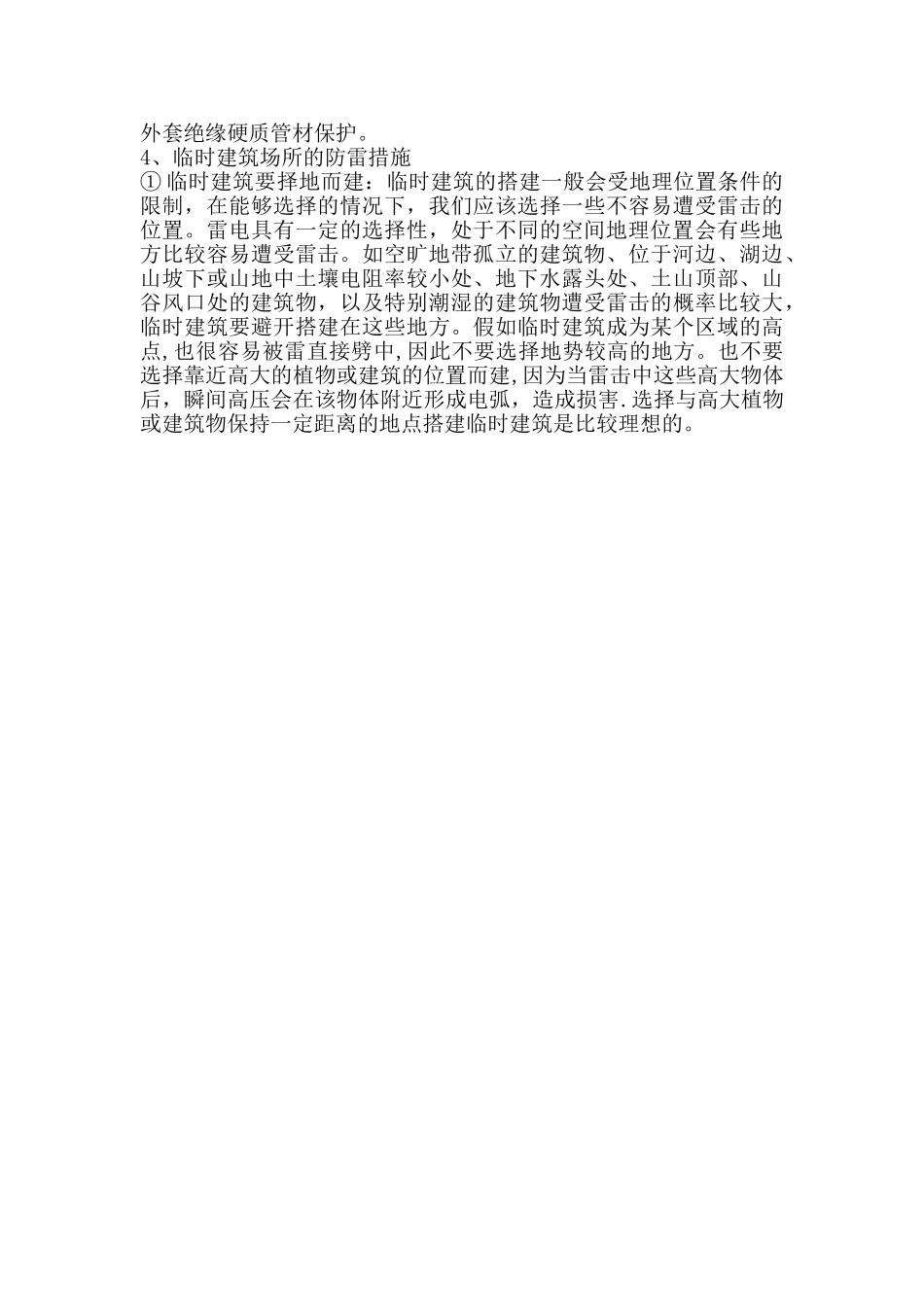

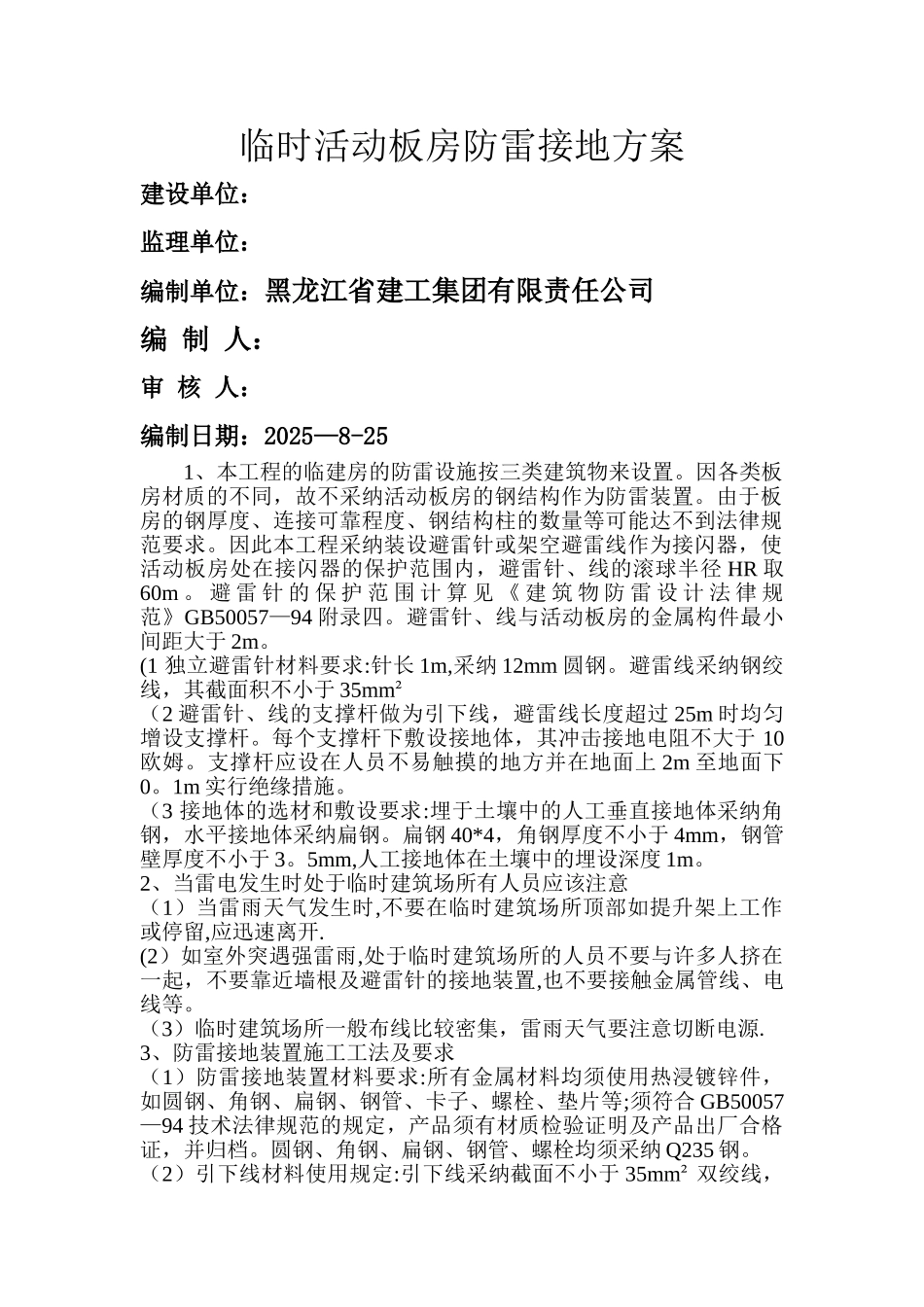

临时活动板房防雷接地方案建设单位：监理单位：编制单位：黑龙江省建工集团有限责任公司编 制 人：审 核 人：编制日期：2025—8-251、本工程的临建房的防雷设施按三类建筑物来设置。因各类板房材质的不同，故不采纳活动板房的钢结构作为防雷装置。由于板房的钢厚度、连接可靠程度、钢结构柱的数量等可能达不到法律规范要求。因此本工程采纳装设避雷针或架空避雷线作为接闪器，使活动板房处在接闪器的保护范围内，避雷针、线的滚球半径 HR 取60m 。 避 雷 针 的 保 护 范 围 计 算 见 《 建 筑 物 防 雷 设 计 法 律 规范》GB50057—94 附录四。避雷针、线与活动板房的金属构件最小间距大于 2m。 (1 独立避雷针材料要求:针长 1m,采纳 12mm 圆钢。避雷线采纳钢绞线，其截面积不小于 35mm² （2 避雷针、线的支撑杆做为引下线，避雷线长度超过 25m 时均匀增设支撑杆。每个支撑杆下敷设接地体，其冲击接地电阻不大于 10欧姆。支撑杆应设在人员不易触摸的地方并在地面上 2m 至地面下0。1m 实行绝缘措施。 （3 接地体的选材和敷设要求:埋于土壤中的人工垂直接地体采纳角钢，水平接地体采纳扁钢。扁钢 40*4，角钢厚度不小于 4mm，钢管壁厚度不小于 3。5mm,人工接地体在土壤中的埋设深度 1m。 2、当雷电发生时处于临时建筑场所有人员应该注意 （1）当雷雨天气发生时,不要在临时建筑场所顶部如提升架上工作或停留,应迅速离开. (2）如室外突遇强雷雨,处于临时建筑场所的人员不要与许多人挤在一起，不要靠近墙根及避雷针的接地装置,也不要接触金属管线、电线等。 （3）临时建筑场所一般布线比较密集，雷雨天气要注意切断电源.3、防雷接地装置施工工法及要求（1）防雷接地装置材料要求:所有金属材料均须使用热浸镀锌件，如圆钢、角钢、扁钢、钢管、卡子、螺栓、垫片等;须符合 GB50057—94 技术法律规范的规定，产品须有材质检验证明及产品出厂合格证，并归档。圆钢、角钢、扁钢、钢管、螺栓均须采纳 Q235 钢。（2）引下线材料使用规定:引下线采纳截面不小于 35mm² 双绞线，外套绝缘硬质管材保护。4、临时建筑场所的防雷措施 ① 临时建筑要择地而建：临时建筑的搭建一般会受地理位置条件的限制，在能够选择的情况下，我们应该选择一些不容易遭受雷击的位置。雷电具有一定的选择性，处于不同的空间地理位置会有些地方比较容易遭受雷击。如空旷地带孤立的建筑物、位于河边、湖边、山坡下或山地中...
