主控楼防水防腐施工方案

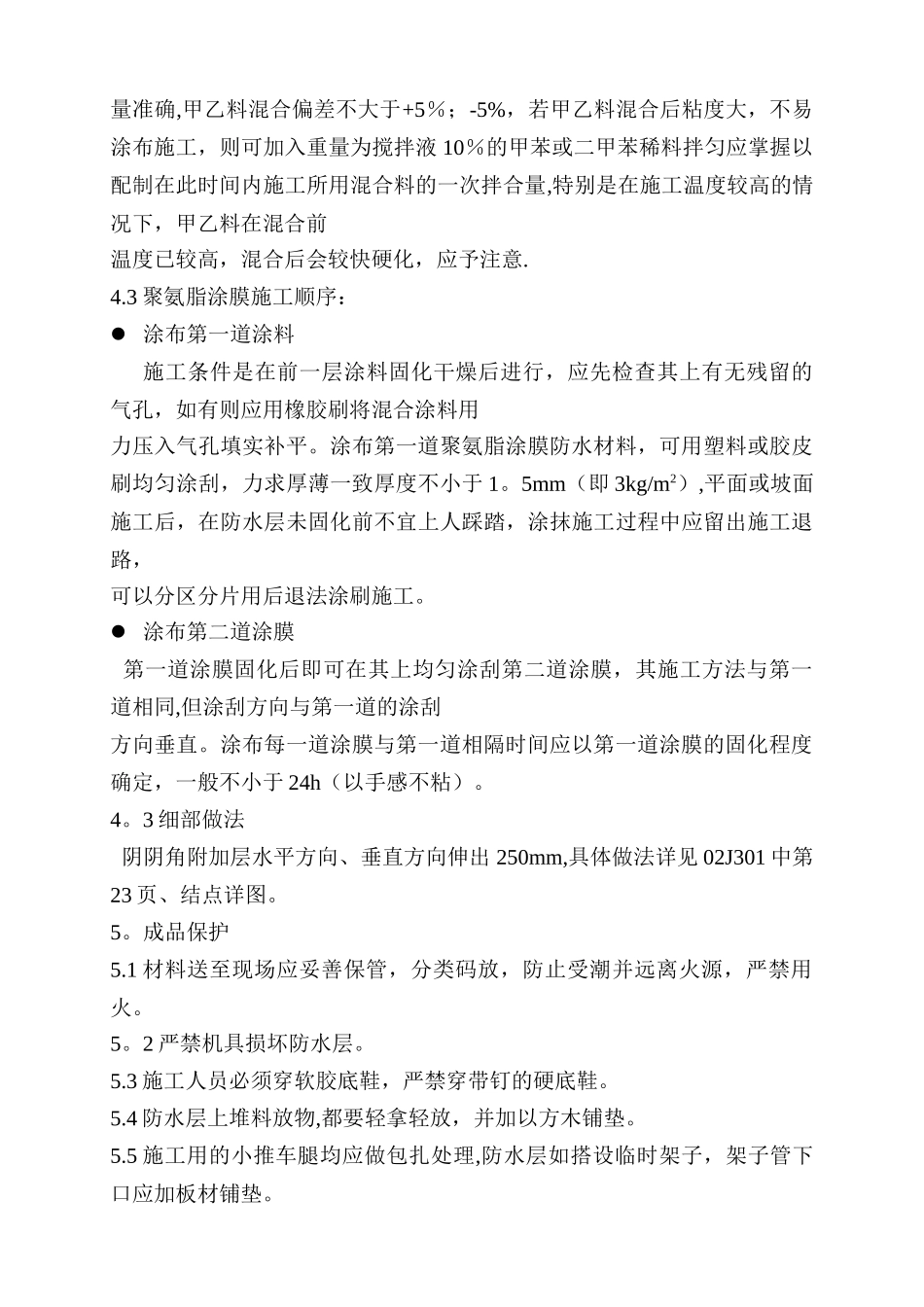

PHA-105 聚氨酯防水防腐工程施工方案1。工程概况主控楼地下室承台、地梁、底板底侧面设计作防水,地下室墙体、基础承台、地梁、底板防水等级为Ⅱ级，变形缝、后浇带等防水等级为Ⅰ级。2。编制依据2.1《地下工程防水技术法律规范》 GB50108—20012.2《地下工程防水质量验收法律规范》 GB50208—20252。3《混凝土结构工程施工质量验收法律规范》 GB50204—20252。4《普通混凝土用砂质量标准及检验方法》 GB50204—20253.施工条件3。1 基层处理合乎要求，表面应坚实具有一定的强度，清洁洁净，表面无浮土，砂粒等污物，表面应平整、光滑无松动，对于残留的砂浆或突起物应以铲刀削平。3。2。聚氨酯涂膜防水材料已进场，并经甲方会同监理现场取样经有关技术监理部门检验合格后方可使用.4。施工方法4.1 涂布底层涂料 。配制将聚氨酯甲组份料与乙料按 1：2 的比例，混合搅拌均匀即成底层涂料，也可用乙组分聚氨脂涂膜；防水材料和二甲酚进行配制，按甲组份 ：乙组份料，1:5 的比例将材料混合搅拌均匀即可； 涂布涂布底层涂料相当于沥青防水层的涂刷冷低子油工序,目的是隔绝基层潮气,提高涂膜与基层的粘结力。要注意涂布均匀,厚薄一致，且不得漏涂,涂布后应间隔 2h 以上，待底层涂料固化干燥后，方可进行下道工序； 玻璃纤维布搭接长度 100mm,层间搭接符合法律规范要求。4.2 涂膜防水施工 配制聚氨脂涂膜防水材料甲乙组份料=1:5，用电动搅拌机搅拌 3-5min 至充分均匀即可。注意称量准确,甲乙料混合偏差不大于+5％；-5%，若甲乙料混合后粘度大，不易涂布施工，则可加入重量为搅拌液 10％的甲苯或二甲苯稀料拌匀应掌握以配制在此时间内施工所用混合料的一次拌合量,特别是在施工温度较高的情况下，甲乙料在混合前温度已较高，混合后会较快硬化，应予注意.4.3 聚氨脂涂膜施工顺序： 涂布第一道涂料施工条件是在前一层涂料固化干燥后进行，应先检查其上有无残留的气孔，如有则应用橡胶刷将混合涂料用力压入气孔填实补平。涂布第一道聚氨脂涂膜防水材料，可用塑料或胶皮刷均匀涂刮，力求厚薄一致厚度不小于 1。5mm（即 3kg/m2）,平面或坡面施工后，在防水层未固化前不宜上人踩踏，涂抹施工过程中应留出施工退路，可以分区分片用后退法涂刷施工。 涂布第二道涂膜 第一道涂膜固化后即可在其上均匀涂刮第二道涂膜，其施工方法与第一道相同,但涂刮方向与第一道的涂刮方向垂直。涂布每一道涂膜与第一道相隔时间应以第一道涂膜...
