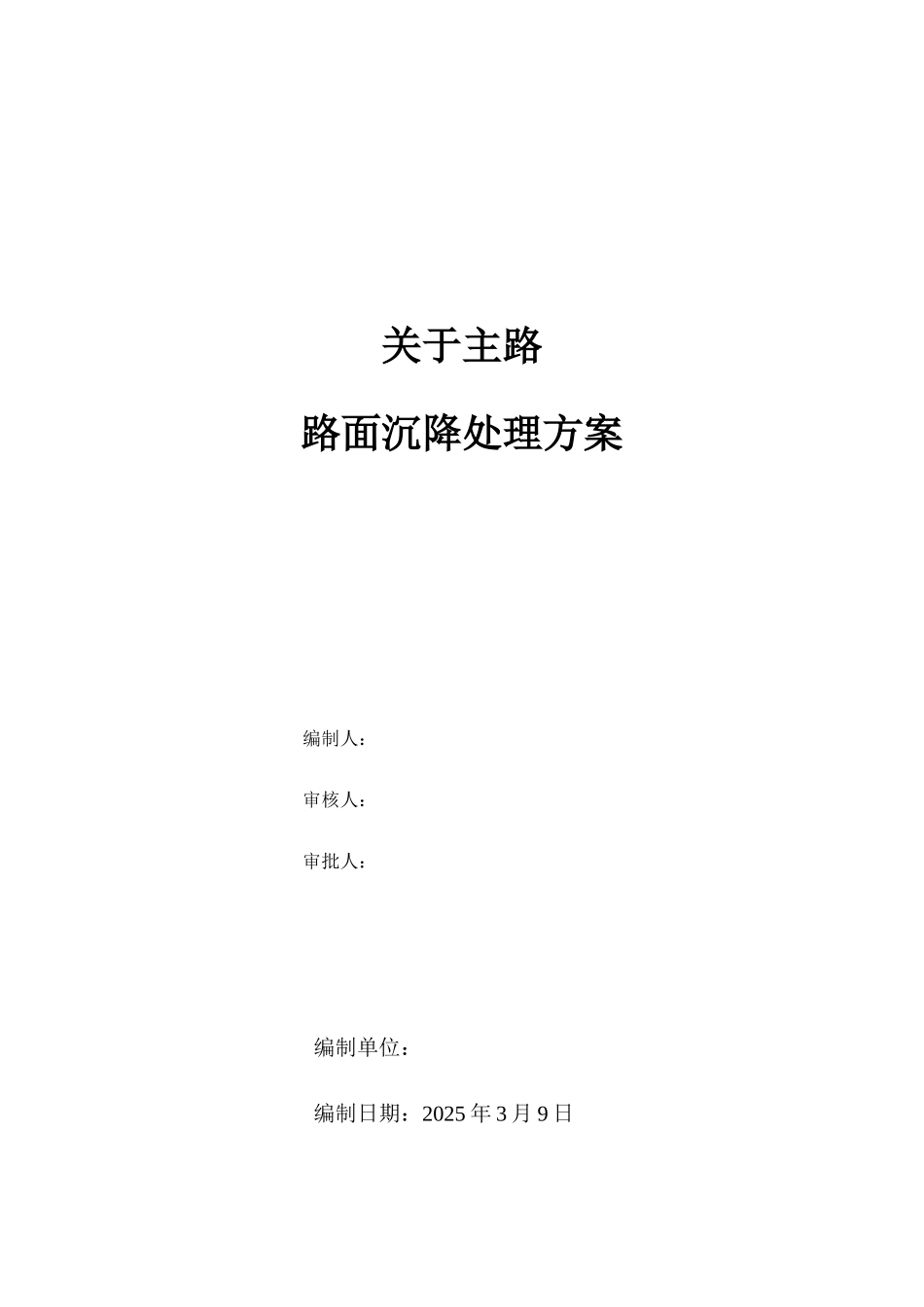

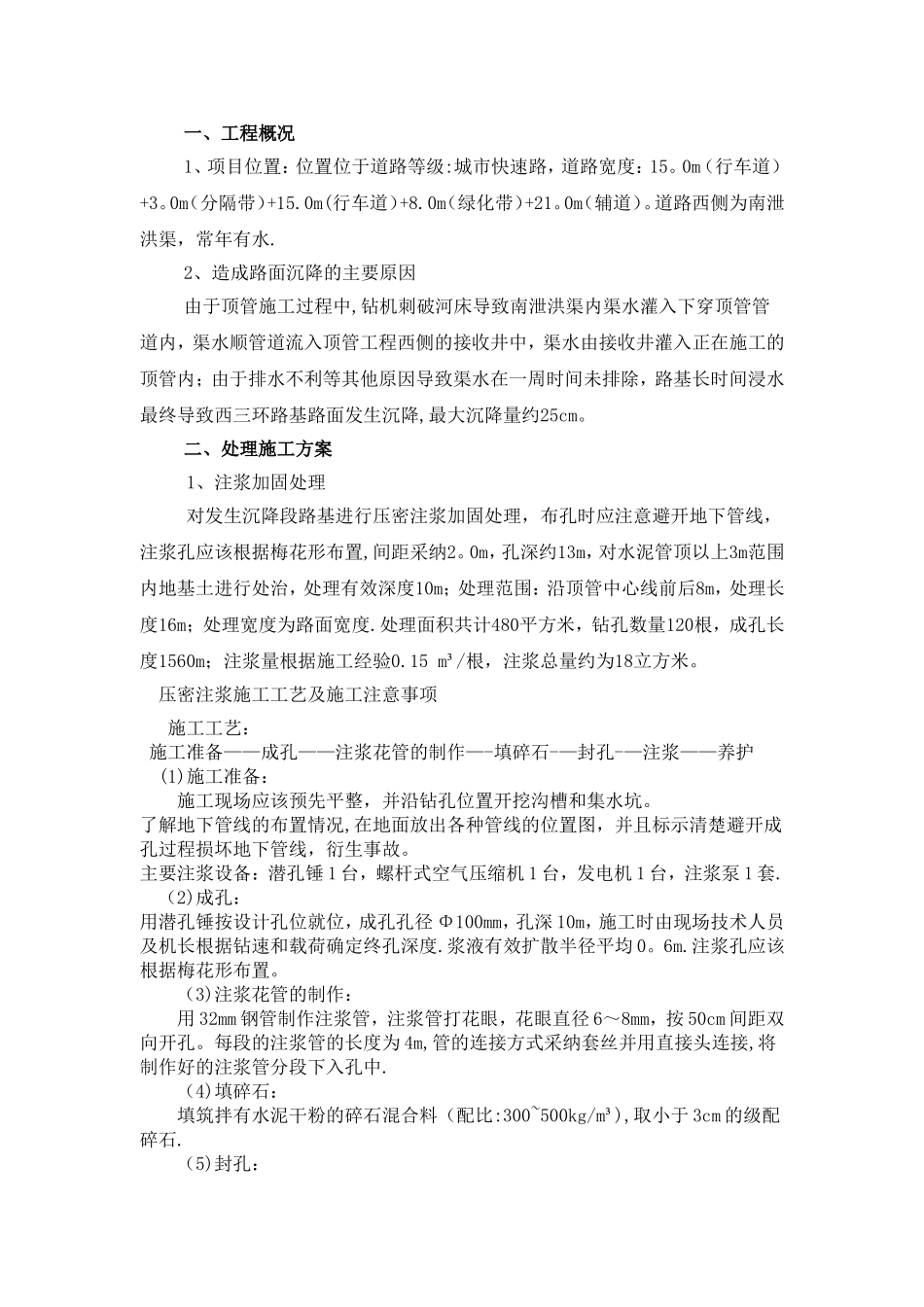

关于主路路面沉降处理方案编制人：审核人：审批人：编制单位：编制日期：2025 年 3 月 9 日一、工程概况1、项目位置：位置位于道路等级:城市快速路，道路宽度：15
0m（行车道）+3
0m（分隔带）+15
0m(行车道）+8
0m（绿化带）+21
0m（辅道）
道路西侧为南泄洪渠，常年有水
2、造成路面沉降的主要原因由于顶管施工过程中,钻机刺破河床导致南泄洪渠内渠水灌入下穿顶管管道内，渠水顺管道流入顶管工程西侧的接收井中，渠水由接收井灌入正在施工的顶管内；由于排水不利等其他原因导致渠水在一周时间未排除，路基长时间浸水最终导致西三环路基路面发生沉降,最大沉降量约25cm
二、处理施工方案1、注浆加固处理对发生沉降段路基进行压密注浆加固处理，布孔时应注意避开地下管线，注浆孔应该根据梅花形布置,间距采纳2
0m，孔深约13m，对水泥管顶以上3m范围内地基土进行处治，处理有效深度10m；处理范围：沿顶管中心线前后8m，处理长度16m；处理宽度为路面宽度
处理面积共计480平方米，钻孔数量120根，成孔长度1560m；注浆量根据施工经验0
15 m³/根，注浆总量约为18立方米
压密注浆施工工艺及施工注意事项施工工艺： 施工准备——成孔——注浆花管的制作—-填碎石-—封孔-—注浆——养护 (1)施工准备：施工现场应该预先平整，并沿钻孔位置开挖沟槽和集水坑
了解地下管线的布置情况,在地面放出各种管线的位置图，并且标示清楚避开成孔过程损坏地下管线，衍生事故
主要注浆设备：潜孔锤 1 台，螺杆式空气压缩机 1 台，发电机 1 台，注浆泵 1 套
（2)成孔：用潜孔锤按设计孔位就位，成孔孔径 Φ100mm，孔深 10m，施工时由现场技术人员及机长根据钻速和载荷确定终孔深度
浆液有效扩散半径平均 0
注浆孔应该根据梅花形布置
（3)注浆花管的制作： 用 32mm 钢管制作注浆管，
