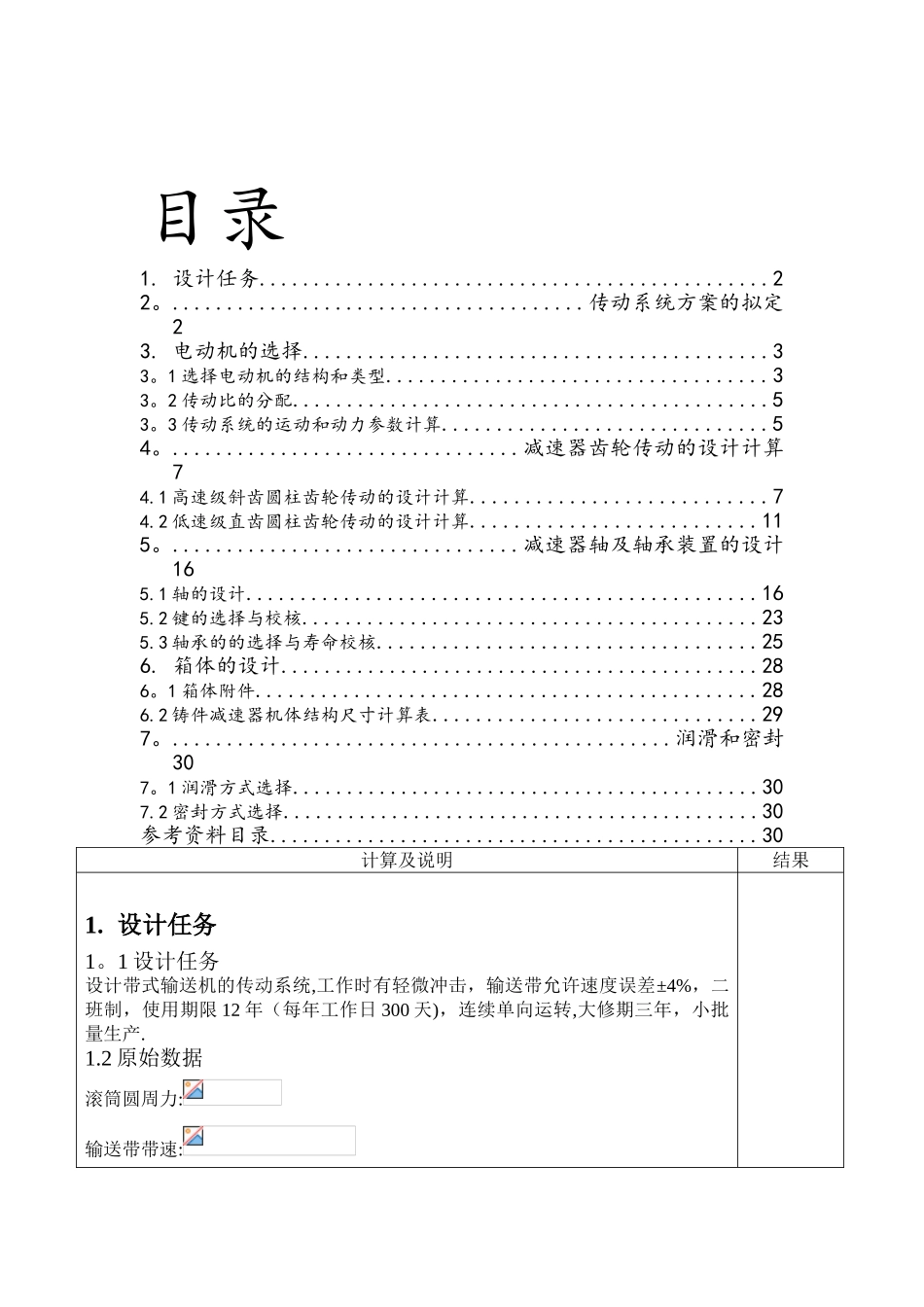

目录1. 设计任务...............................................22。......................................传动系统方案的拟定23. 电动机的选择...........................................33。1 选择电动机的结构和类型...................................33。2 传动比的分配............................................53。3 传动系统的运动和动力参数计算..............................54。................................减速器齿轮传动的设计计算74.1 高速级斜齿圆柱齿轮传动的设计计算...........................74.2 低速级直齿圆柱齿轮传动的设计计算..........................115。................................减速器轴及轴承装置的设计165.1 轴的设计...............................................165.2 键的选择与校核..........................................235.3 轴承的的选择与寿命校核...................................256. 箱体的设计............................................286。1 箱体附件..............................................286.2 铸件减速器机体结构尺寸计算表..............................297。..............................................润滑和密封307。1 润滑方式选择...........................................307.2 密封方式选择............................................30参考资料目录.............................................30计算及说明结果1. 设计任务1。1 设计任务设计带式输送机的传动系统,工作时有轻微冲击，输送带允许速度误差±4%，二班制，使用期限 12 年（每年工作日 300 天)，连续单向运转,大修期三年，小批量生产.1.2 原始数据滚筒圆周力:输送带带速:滚筒直径： 1.3 工作条件二班制,空载起动，有轻微冲击，连续单向运转，大修期三年；三相沟通电源，电压为 380/220V。2. 传动系统方案的拟定带式输送机传动系统方案如下图所示：带式输送机由电动机驱动。电动机 1 通过联轴器 2 将动力传入两级齿轮减速计算及说明结果器 3，再经联轴器 4 将动力传至输送机滚筒 5 带动输送带 6 工作。传动系统中采纳两级展开式圆柱齿轮减速器，高速级为斜齿圆柱齿轮传动，低速级为直齿圆柱齿轮传动，高速级齿轮布置在远离转矩输入端，以减轻载荷沿齿宽分布的不均匀。展开式减速器结构简单,但齿轮相对于轴承位置不对...
