二级管配筋设计图册93016

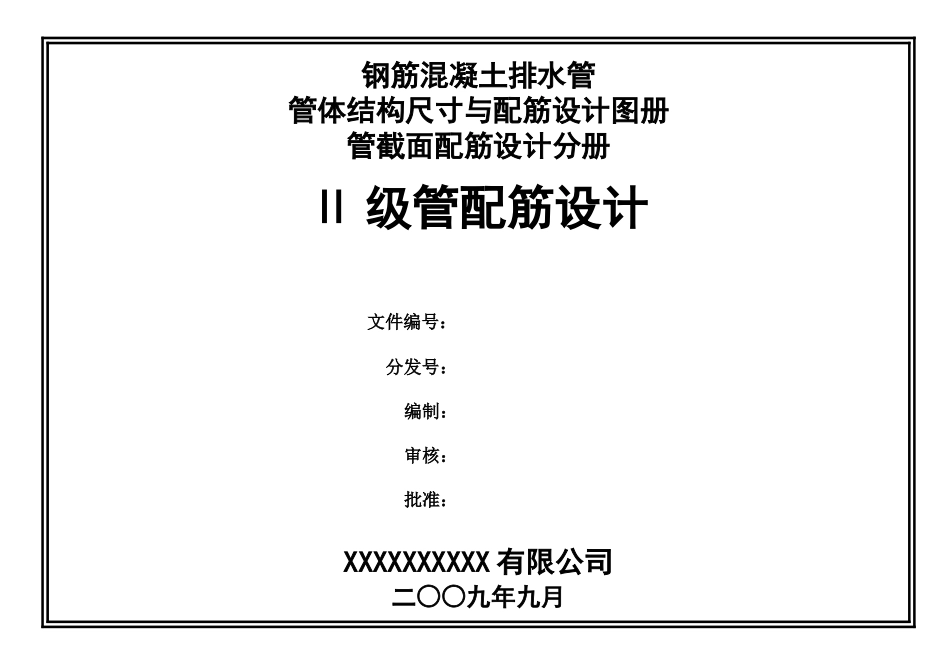

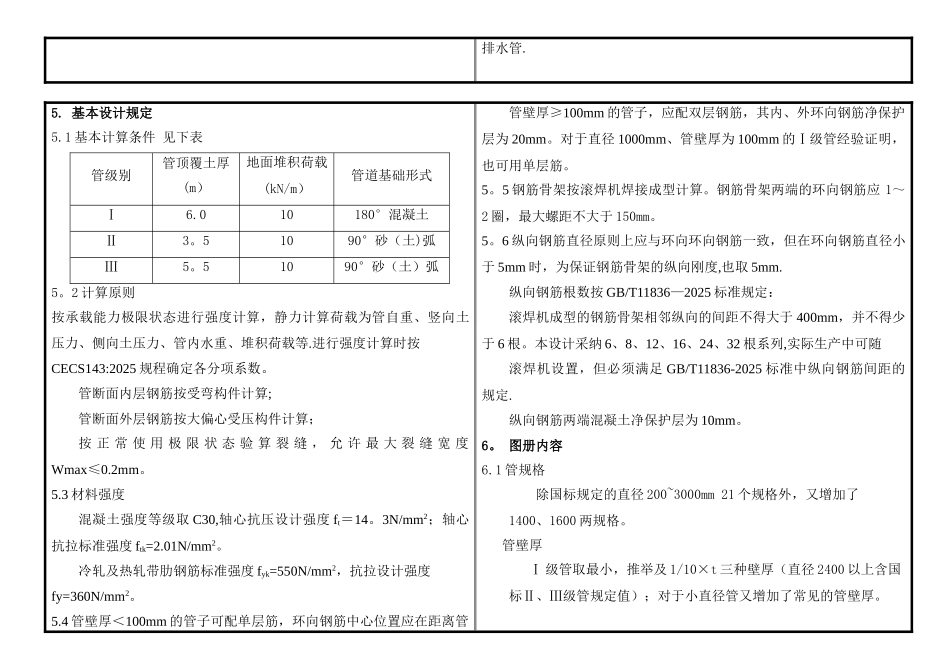

钢筋混凝土排水管管体结构尺寸与配筋设计图册管截面配筋设计分册Ⅱ 级管配筋设计文件编号： 分发号：编制：审核：批准：XXXXXXXXXX 有限公司 二○○九年九月 本图册由国家混凝土制品质量监督检测中心、北京市市政讨论院、苏州混凝土水泥制品讨论院、山东省水泥质量监督检验站共同编制的《钢筋混凝土排水管管体结构尺寸与配筋设计图册》复制而成,图号、页次及内容均与原图册一致。截面配筋设计说明1. 前言近年来。涉及钢筋混凝土排水管结构计算的法律规范已经有了新的制定和修编,如：《混凝土结构设计法律规范》已修订为现行的 GB50010—2025《混凝土设计法律规范》，对材料强度、配筋计算做了新的规定。GB50332—2025《给水排水工程管道结构设计法律规范》予 2025年颁布。CECS143:2025《给水排水工程埋地预制混凝土圆形排水管管道结构设计规程》中国工程建设标准化协会予 2025 年颁布。对钢筋混凝土排水管结构计算作出了具体规定。另外，混凝土排水管企业使用的钢材由大量使用冷拔低碳钢丝改为冷轧或热轧帯筋钢筋。采纳不同的钢材对计算截面配筋面积结果有很大影响.基于以上,有必要对钢筋混凝土排水管的结构配筋进行重新计算.2. 图册设计依据2。1 GB/T11836—2025《混凝土和钢筋混凝土排水管》2.2 GB50010-2025《混凝土结构设计法律规范》2.3 GB50332-2025《给水排水工程管道结构设计法律规范》2。4 CECS143:2025《给水排水工程埋地预制圆形管管道结构设计规程》2。5 04 S516《混凝土排水管道基础及接口》3. 编制要点3。1 根据现行标准、法律规范、规程对管体配筋进行计算及图表的编制.3。2 钢筋材料一律采纳冷轧及热轧带肋钢筋进行计算及图表制作.当采纳冷拔低碳钢丝时，图册给出了参考换算系数。3。3 增加了直径 1400mm 1600mm 两个规格；增加了部分管规格常见的管壁厚度。3。4 考虑钢筋骨架滚焊机的钢筋焊接效果，当采纳直径 10mm 钢筋仍不能满足螺距要求时，图册提供了用两根直径 10mm 钢筋并缠的配筋图表。4。 适用范围4。1 本图册供钢筋混凝土排水管生产企业或设计、产品质量监督检验部门参考使用。4。2 依据本图册配筋图表生产的钢筋混凝土排水管适用于不同基础形式的开槽施工用管；顶进施工用管配筋设计适用于顶进施工用钢筋混凝土排水管.5. 基本设计规定5.1 基本计算条件 见下表管级别管顶覆土厚(m）地面堆积荷载(kN/m）管道基础形式Ⅰ6.010180°混凝土Ⅱ3。51090°砂（土)弧Ⅲ5。51090°砂（土）弧5...
