人员定位管理标准

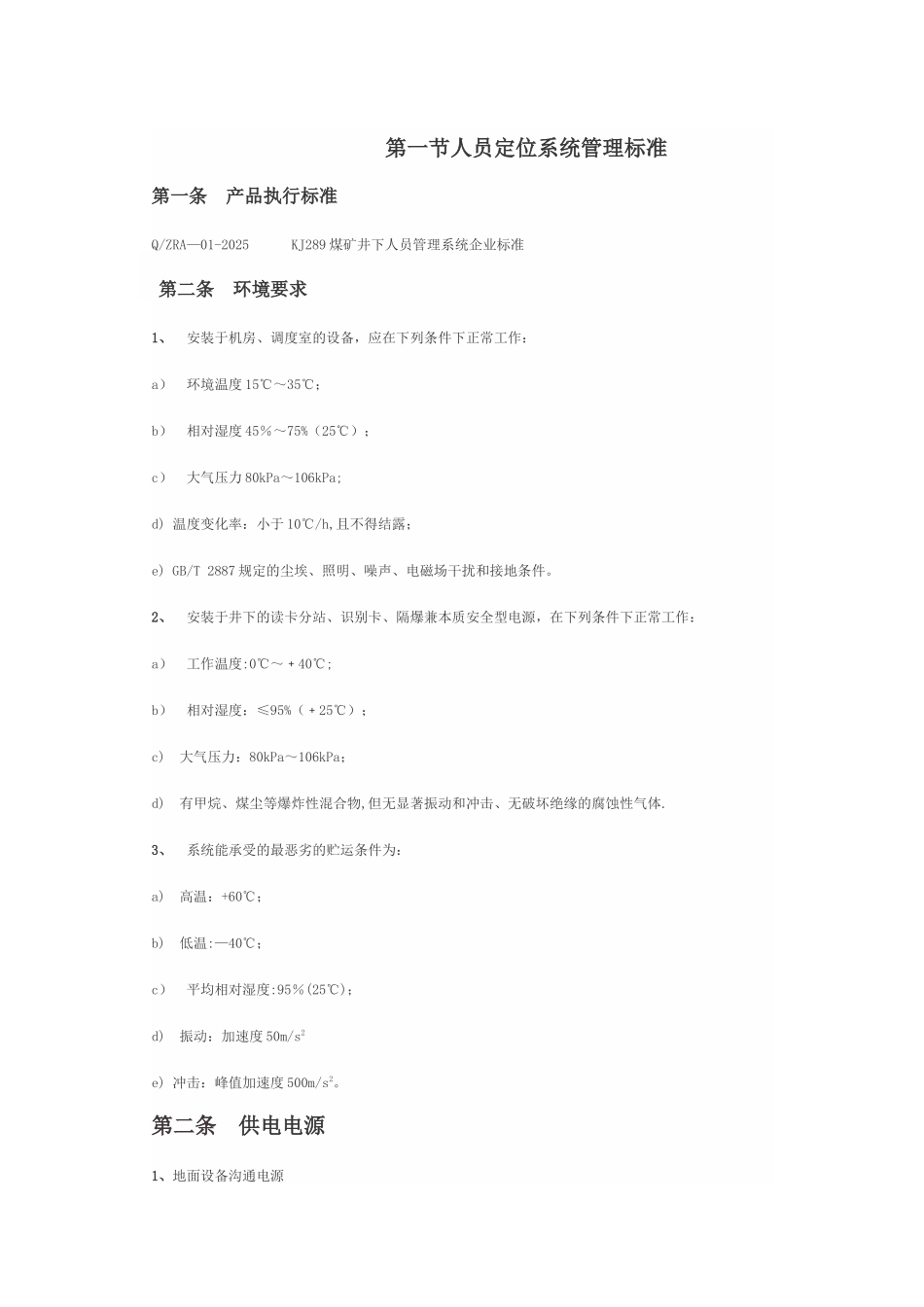

第一节人员定位系统管理标准第一条 产品执行标准Q/ZRA—01-2025 KJ289 煤矿井下人员管理系统企业标准 第二条 环境要求1、 安装于机房、调度室的设备，应在下列条件下正常工作：a） 环境温度 15℃～35℃；b） 相对湿度 45％～75%（25℃）；c） 大气压力 80kPa～106kPa;d) 温度变化率：小于 10℃/h,且不得结露；e) GB/T 2887 规定的尘埃、照明、噪声、电磁场干扰和接地条件。2、 安装于井下的读卡分站、识别卡、隔爆兼本质安全型电源，在下列条件下正常工作：a） 工作温度:0℃～﹢40℃;b） 相对湿度：≤95%（﹢25℃）；c) 大气压力：80kPa～106kPa；d) 有甲烷、煤尘等爆炸性混合物,但无显著振动和冲击、无破坏绝缘的腐蚀性气体.3、 系统能承受的最恶劣的贮运条件为：a) 高温：+60℃；b) 低温:—40℃；c） 平均相对湿度:95％(25℃)；d) 振动：加速度 50m/s2e) 冲击：峰值加速度 500m/s2。第二条 供电电源1、地面设备沟通电源2、供电电压在 220V±10%之间波动时,中心站设备应能正常工作。3、中心站设备 UPS 电源，当沟通电源停电时,UPS 电源应保证中心站主机工作 2 小时以上。4、井下电源附图（基站和基站电源)（1） 名称：监控分站（该监控分站带两路本安 DC21V 电源）（2) 型号：KJ76N-F(3） 主要参数：a) 输入电压：AC380/660 （-25％～+10％)b） 本安输出电压： DC21.8Vc） 本安输出电流：440mA沟通停电时，由井下监控分站备用电源供电,备用电源应保证其供电的全部设备正常工作不小于 2 小时。第三条 系统组成系统由工控机、传输接口、监控分站、读卡分站、识别卡、避雷器、打印机、UPS 电源等组成。 系统中各主要设备。附以上设备照片第四条 主要技术指标1、 最大位移速度携卡人员的最大位移速度不得小于 5m/s. 2、并发识别数量并发识别数量不小于 80。3、漏读率漏读率≤10—4。4、 最大传输距离a）识别卡到读卡分站的无线传输距离 0~20m(无遮挡）.b) 读卡分站至传输接口之间最大传输距离 10km。(电缆参数：导线截面积为 1。5mm2，直流电阻≤12。8Ω/km,线缆分布电容≤0。06μF/km，线缆分布电感≤0。8mH/km)。c） 监控分站与读卡分站间最大供电距离 2km.5、最大监控容量a）系统的容量：系统允许接入的读卡分站数量为 16 台.b)识别卡数量不小于 8000 个识别卡.c) 并发识别数量不小于 80 个。6、巡检周期系统的巡检周期不大于 30s。传输误码率：误码率不大于 10-8。7、...
