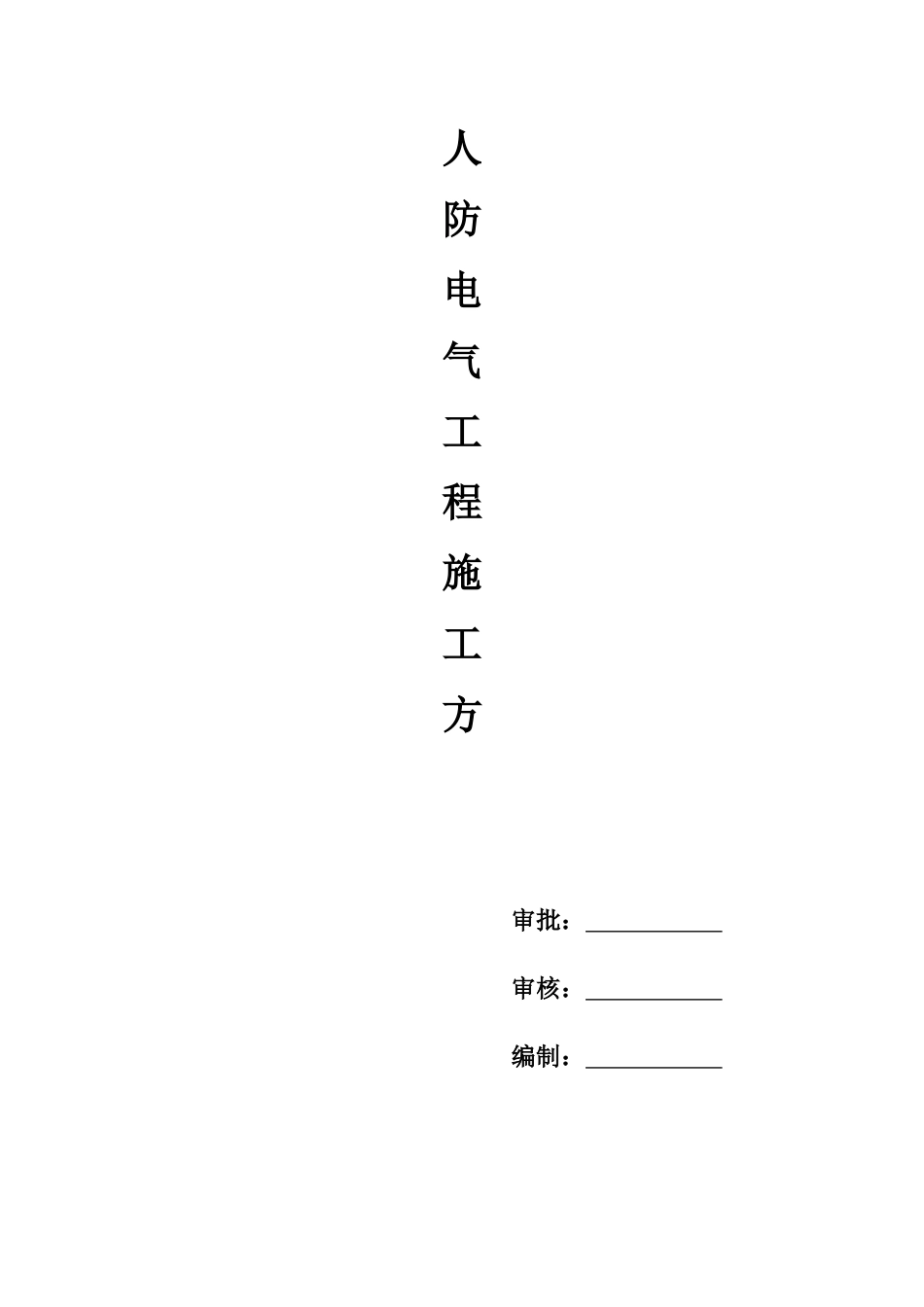

人防电气工程施工方 审批： 审核： 编制： 盛世名门二期项目一、编制依据文件名称编号类别《高层民用建筑设计防火法律规范》GB50045—2025版《汽车库、修车库、停车场设计防火法律规范》GB50067—1999版《民用建筑电气设计法律规范》JGJ16-2025 《供配电系统设计法律规范》GB50052-2025 《低压配电设计法律规范》GB50054-2025 《建筑物防雷设计法律规范》GB50057—2025 《建筑照明设计标准》GB50034—2025《人民防空地下室设计法律规范》GB50038—2025《人民防空工程设计防火法律规范》GB50098-2025《全国民用建筑工程设计技术措施—电气》07FD02《人民防空工程施工及验收法律规范》GB50134—2025《防空地下室电气设计》07FD01~02《建筑电气工程施工质量验收法律规范》GB50303—2025 《电气装置安装工程电缆线路施工及验收法律规范》GB 50168—2025《建筑物防雷工程施工及质量验收法律规范》GB 50601—2025二、 工程概况地下室平常为停车场，战时为三个六级乙类人防物资库和一个移动电站，搬运方式为人工搬运，人防地下室建筑面积为 11033。00m2,掩蔽面积为 6500m 2。本工程为附建式乙类人防工程,工程抗力级别为：防常规武器抗力级别为 6 级,防化学武器级别为丁级，战时人防总配电箱引出配电线路均按电施要求实施，顶板或梁底用吊钩或穿管埋地暗敷。穿墙,埋地敷设的线路必须配合土建施工做好预埋。管材选用 SC 钢管（厚度不小于 2.5mm），各人员出入口、连通口密闭门门框墙上各预埋 5SC50 热镀锌钢管.穿越围护结构、防护密闭隔墙、密闭墙的电缆、线穿墙套管均应采纳壁厚不小于 2.5mm 的热镀锌钢管。平常管线穿越人防外墙、临空墙及密闭隔墙的各种电缆管线和预留备用管应进行防护或密闭处理处理,各人员出入口装设疏散指示灯；引至防护密闭门外灯具的照明线路应在防护门内侧单独设置熔断器保护，具体详见 07FD02—31、32 页及电施-01.为了满足战时要求,防护区内的灯具应采纳链吊式或线吊,平战相，结合灯具,若没有满足战时要求条件时，在临战前要改装或加装防掉落保护网罩,防护区外的灯具不受此限制,所有配电箱均挂墙明装.本工程配电采纳 TN-S系统,电源在进线处 PE 线做重复接地并做总等电位联结，总等电位端子箱 《建筑电气照明装置施工与验收法律规范》GB 50617-2025《建筑工程施工质量验收统一标准》GB50300—2001 《电气装置安装工程接地装置施工及验收法律规范》GB50169—2025 《建筑节能工程施工质量验收法律...
