仪表工程施工及验收规范说明

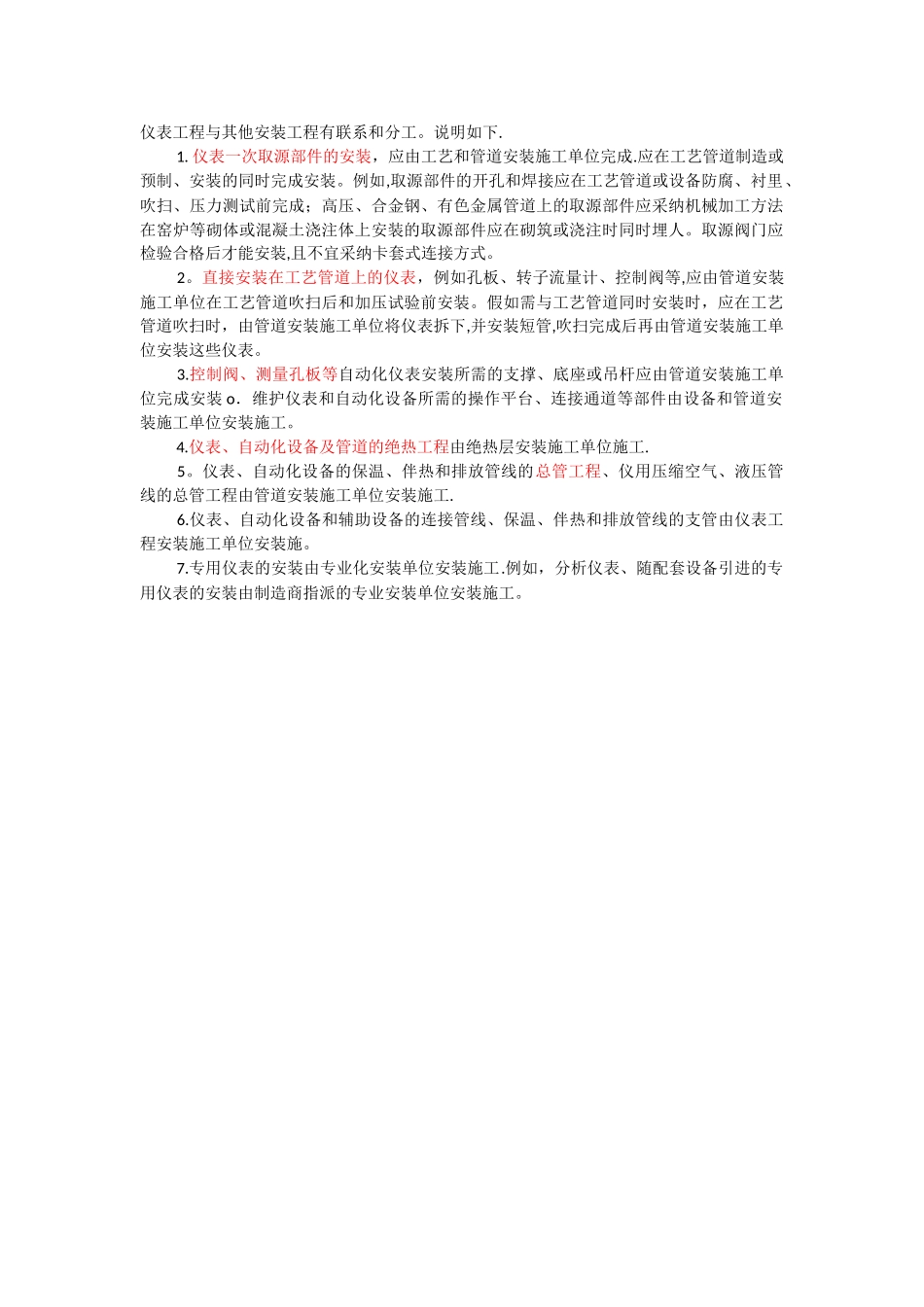

仪表工程与其他安装工程有联系和分工。说明如下. 1. 仪表一次取源部件的安装，应由工艺和管道安装施工单位完成.应在工艺管道制造或预制、安装的同时完成安装。例如,取源部件的开孔和焊接应在工艺管道或设备防腐、衬里、吹扫、压力测试前完成；高压、合金钢、有色金属管道上的取源部件应采纳机械加工方法在窑炉等砌体或混凝土浇注体上安装的取源部件应在砌筑或浇注时同时埋人。取源阀门应检验合格后才能安装,且不宜采纳卡套式连接方式。 2。直接安装在工艺管道上的仪表，例如孔板、转子流量计、控制阀等,应由管道安装施工单位在工艺管道吹扫后和加压试验前安装。假如需与工艺管道同时安装时，应在工艺管道吹扫时，由管道安装施工单位将仪表拆下,并安装短管,吹扫完成后再由管道安装施工单位安装这些仪表。 3.控制阀、测量孔板等自动化仪表安装所需的支撑、底座或吊杆应由管道安装施工单位完成安装 o．维护仪表和自动化设备所需的操作平台、连接通道等部件由设备和管道安装施工单位安装施工。 4.仪表、自动化设备及管道的绝热工程由绝热层安装施工单位施工. 5。仪表、自动化设备的保温、伴热和排放管线的总管工程、仪用压缩空气、液压管线的总管工程由管道安装施工单位安装施工. 6.仪表、自动化设备和辅助设备的连接管线、保温、伴热和排放管线的支管由仪表工程安装施工单位安装施。 7.专用仪表的安装由专业化安装单位安装施工.例如，分析仪表、随配套设备引进的专用仪表的安装由制造商指派的专业安装单位安装施工。自动化仪表安装及验收法律规范说明V1 总 则 101 制定本法律规范的目的,根据标准编写规定增加此条.本法律规范部分条文中对施工技术的要求涉及到施工管理内容。 102 规定了本法律规范的适用范围和不适用范围。本法律规范在原法律规范的基础上,归纳总结了工业和民用自动化仪表工程施工及验收的经验,对共同适用的部分作了统一的规定，同时也兼顾了有关行业的特点和习惯。 103 施工的依据是经过批准的设计文件和已会审的施工图纸。工程施工将设计意图转化为实际，但施工单位无权任意修改设计图纸。 由于工程在工艺设计、操作、现场条件等方面出现的特别问题，以及仪表设备材料新产品的出现，有可能使设计文件的要求与本法律规范的规定不尽一致。此时,经设计单位确认后，施工单位应按设计文件要求施工。 104 在设备、管道上安装仪表和取源部件,由设计文件对专业分界作出明确规定,便于处理有关专业的分工和配合问题。 106...
