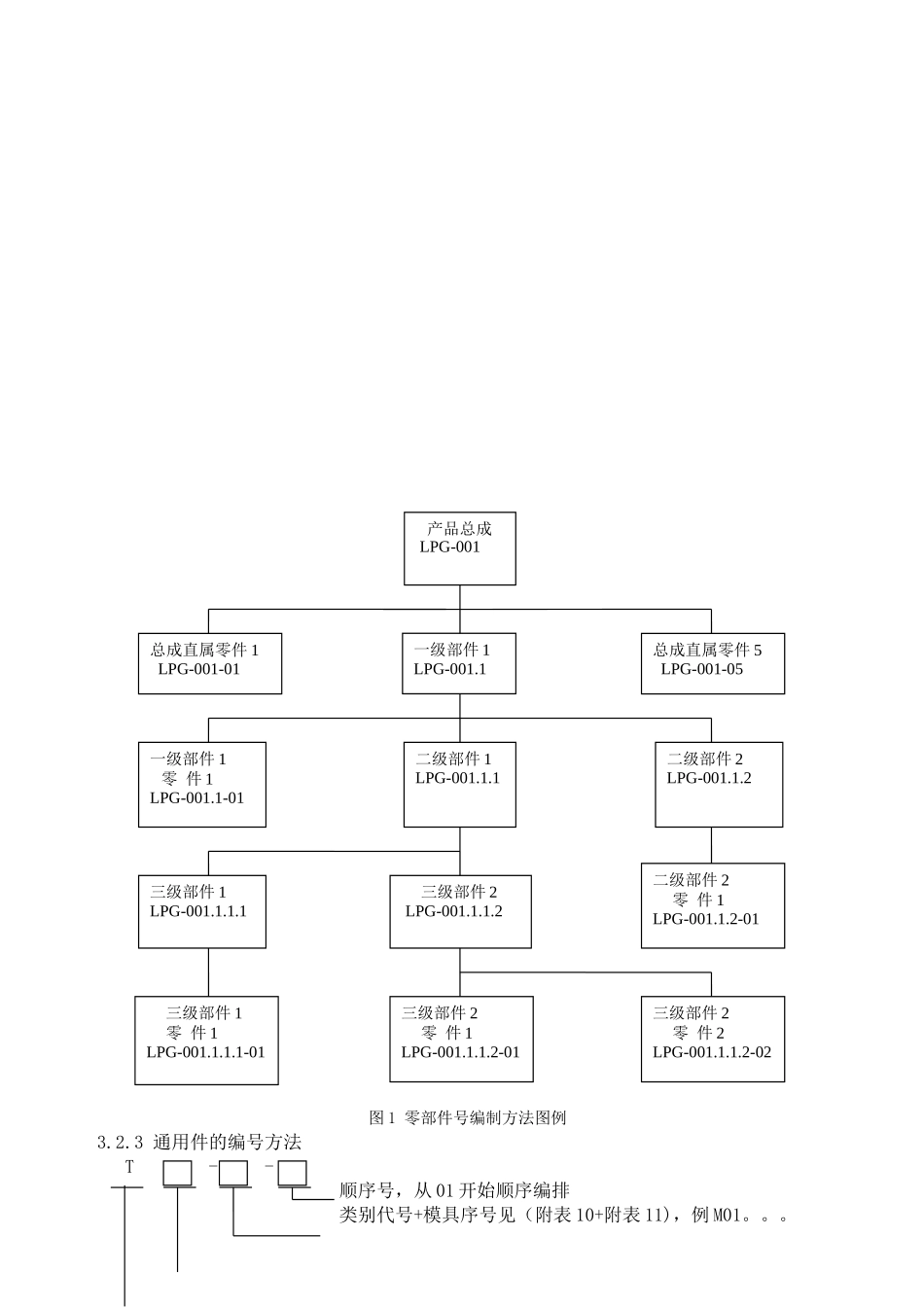

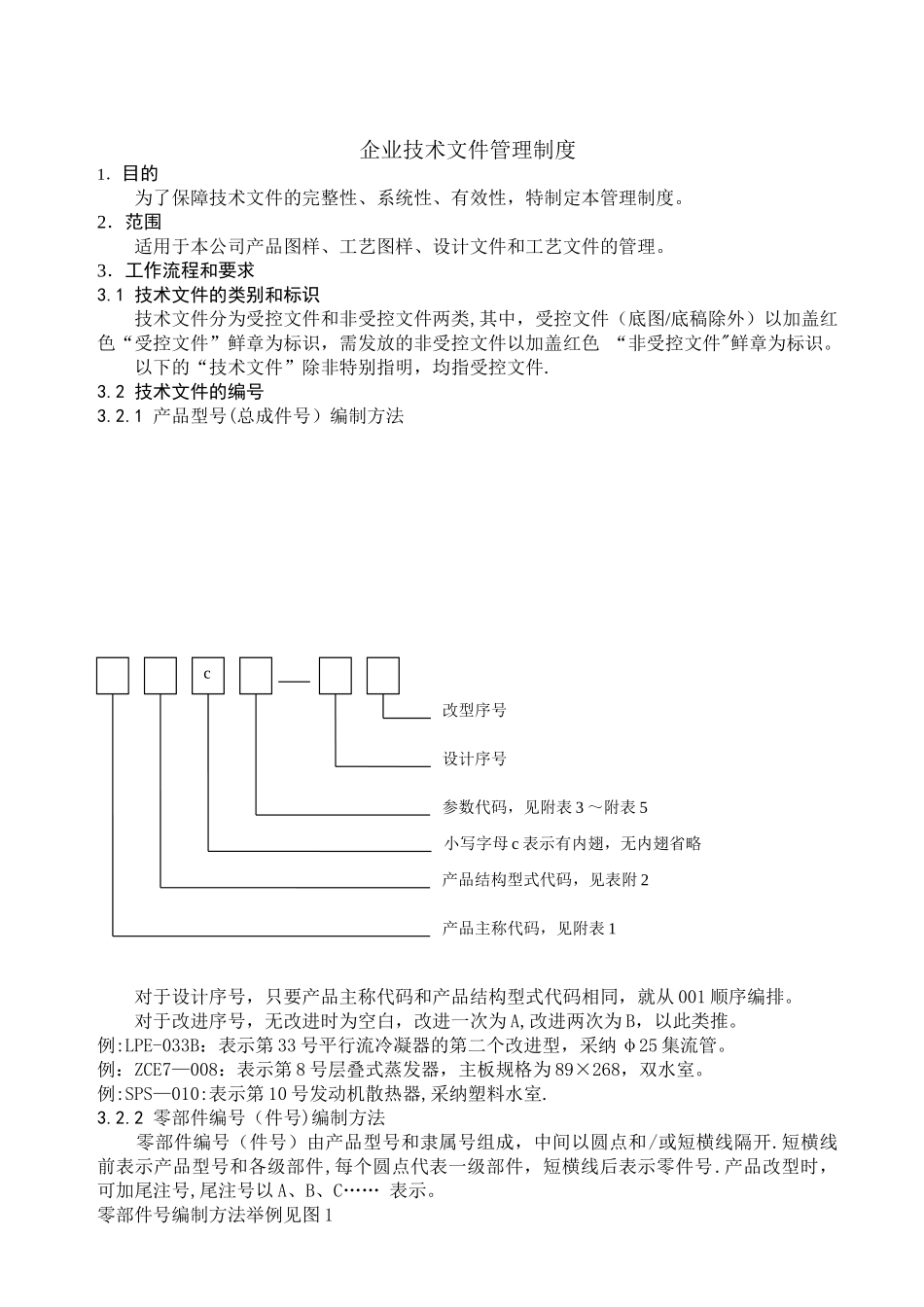

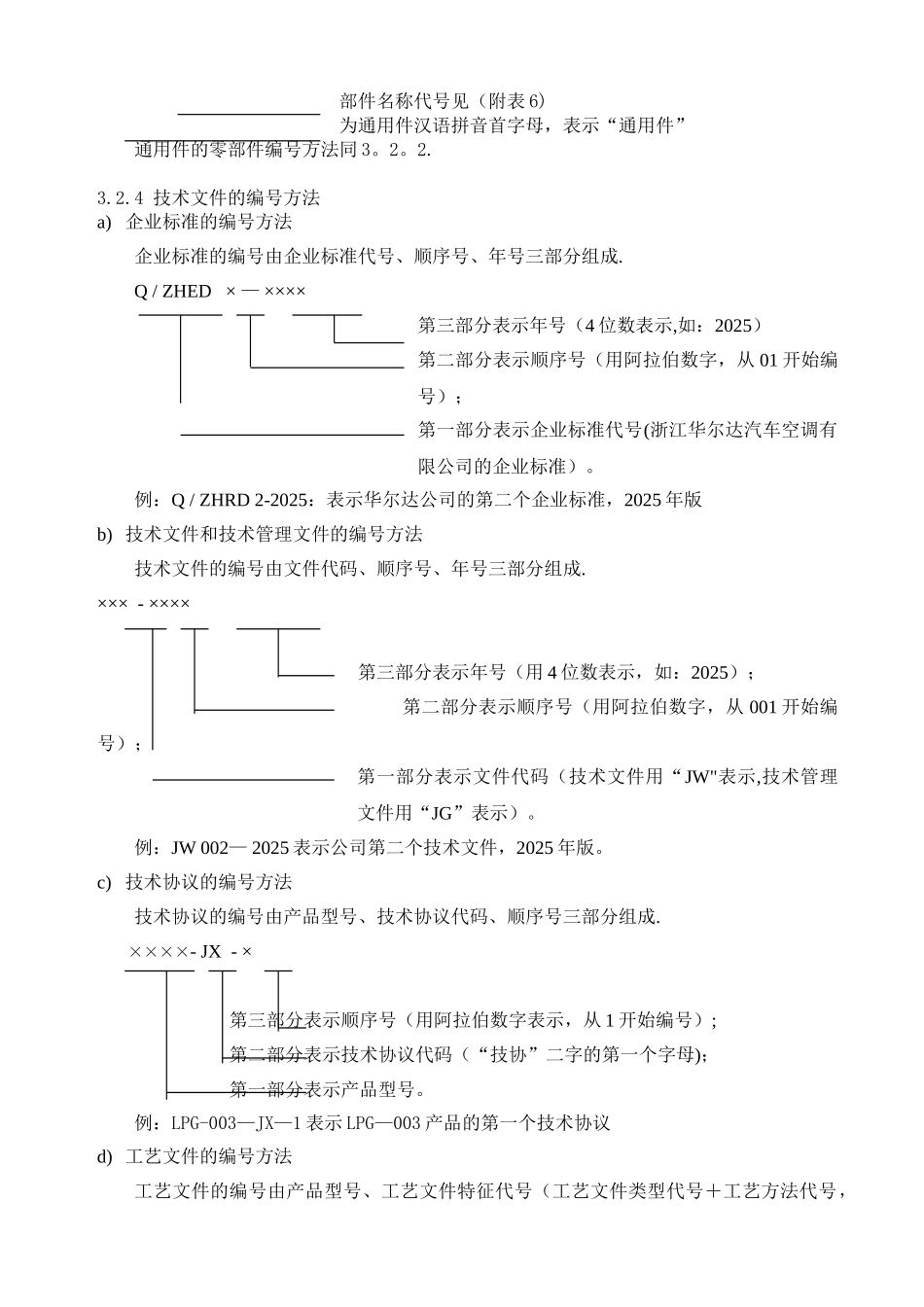

企业技术文件管理制度1．目的为了保障技术文件的完整性、系统性、有效性，特制定本管理制度。2．范围适用于本公司产品图样、工艺图样、设计文件和工艺文件的管理。3．工作流程和要求3.1 技术文件的类别和标识技术文件分为受控文件和非受控文件两类,其中，受控文件（底图/底稿除外）以加盖红色“受控文件”鲜章为标识，需发放的非受控文件以加盖红色 “非受控文件"鲜章为标识。以下的“技术文件”除非特别指明，均指受控文件.3.2 技术文件的编号3.2.1 产品型号(总成件号）编制方法对于设计序号，只要产品主称代码和产品结构型式代码相同，就从 001 顺序编排。对于改进序号，无改进时为空白，改进一次为 A,改进两次为 B，以此类推。例:LPE-033B：表示第 33 号平行流冷凝器的第二个改进型，采纳 φ25 集流管。例：ZCE7—008：表示第 8 号层叠式蒸发器，主板规格为 89×268，双水室。例:SPS—010:表示第 10 号发动机散热器,采纳塑料水室.3.2.2 零部件编号（件号)编制方法 零部件编号（件号）由产品型号和隶属号组成，中间以圆点和/或短横线隔开.短横线前表示产品型号和各级部件,每个圆点代表一级部件，短横线后表示零件号.产品改型时，可加尾注号,尾注号以 A、B、C…… 表示。零部件号编制方法举例见图 1c改型序号设计序号参数代码，见附表 3 ～附表 5小写字母 c 表示有内翅，无内翅省略产品结构型式代码，见表附 2产品主称代码，见附表 1 图 1 零部件号编制方法图例3.2.3 通用件的编号方法 T - - 顺序号，从 01 开始顺序编排 类别代号+模具序号见（附表 10+附表 11)，例 M01。。。 产品总成 LPG-001总成直属零件 1 LPG-001-01一级部件 1LPG-001.1 三级部件 2 LPG-001.1.1.2一级部件 1 零 件 1LPG-001.1-01二级部件 1LPG-001.1.1二级部件 2LPG-001.1.2二级部件 2 零 件 1LPG-001.1.2-01三级部件 2 零 件 1LPG-001.1.1.2-01 三级部件 1 零 件 1LPG-001.1.1.1-01总成直属零件 5 LPG-001-05三级部件 1LPG-001.1.1.1三级部件 2 零 件 2LPG-001.1.1.2-02 部件名称代号见（附表 6) 为通用件汉语拼音首字母，表示“通用件” 通用件的零部件编号方法同 3。2。2.3.2.4 技术文件的编号方法a) 企业标准的编号方法企业标准的编号由企业标准代号、顺序号、年号三部分组成.Q / ZHED × — ××××第三部分表示年号（4 位数表示,如：2025）第二部分表示顺序号（用阿拉伯...
