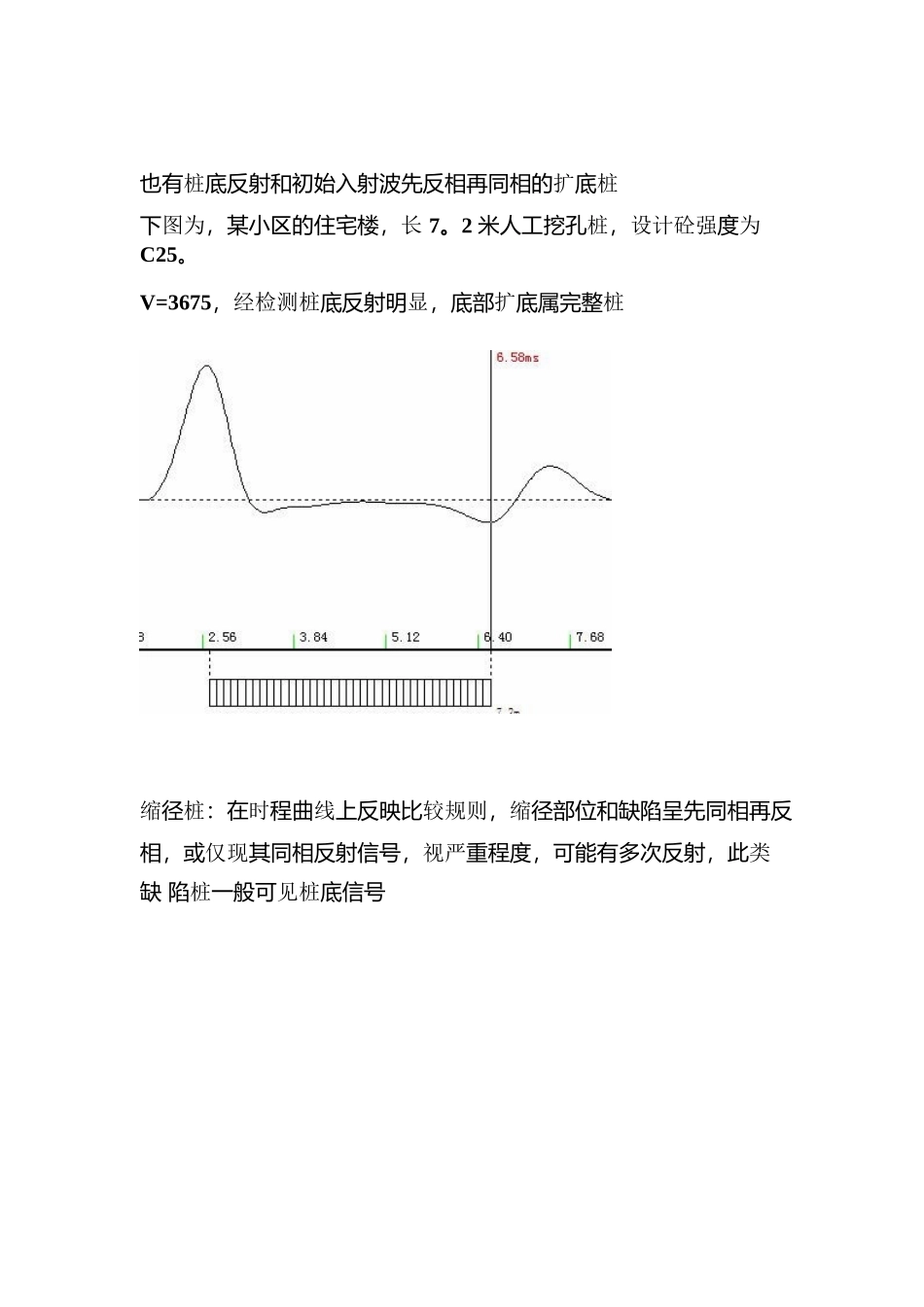

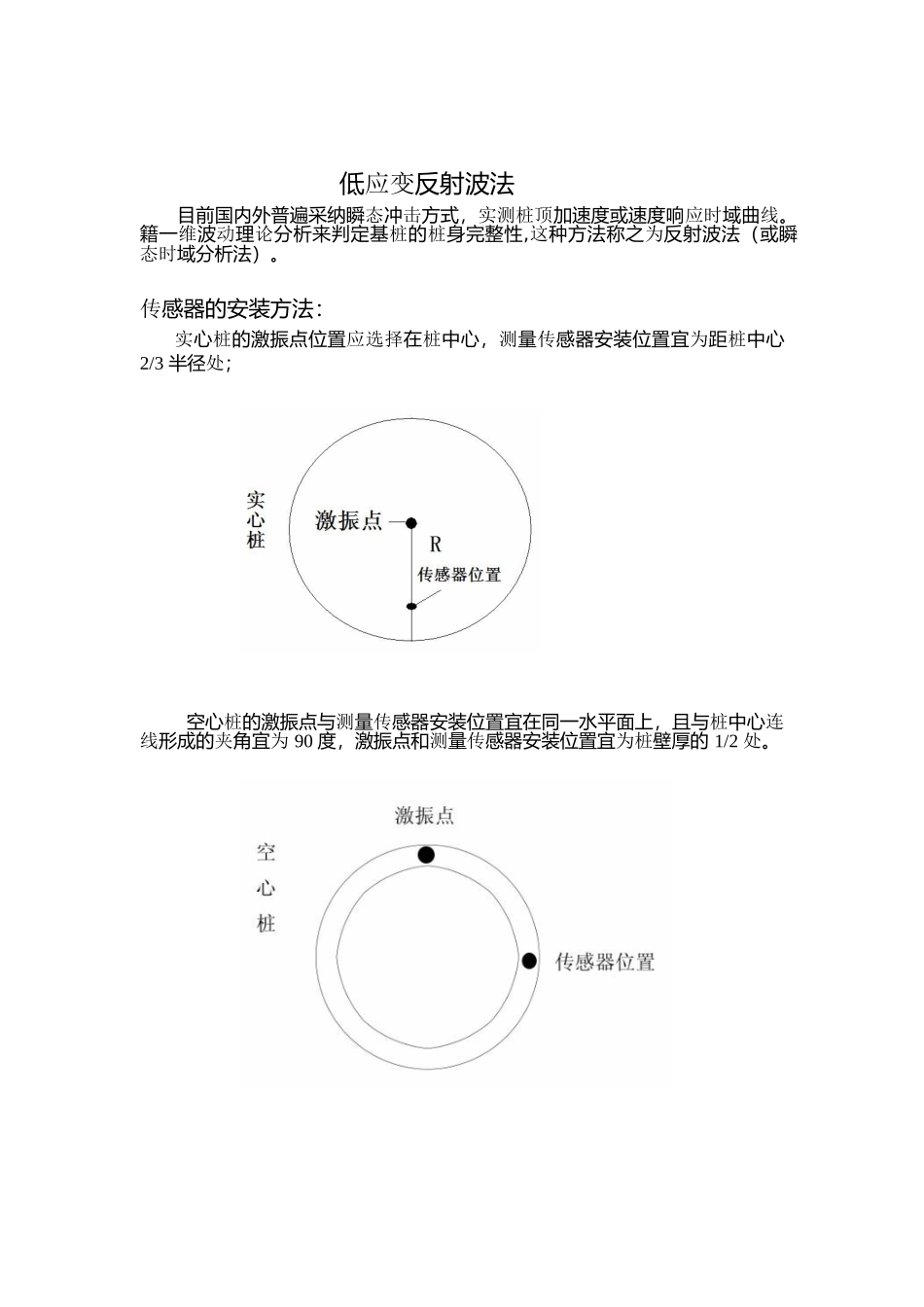

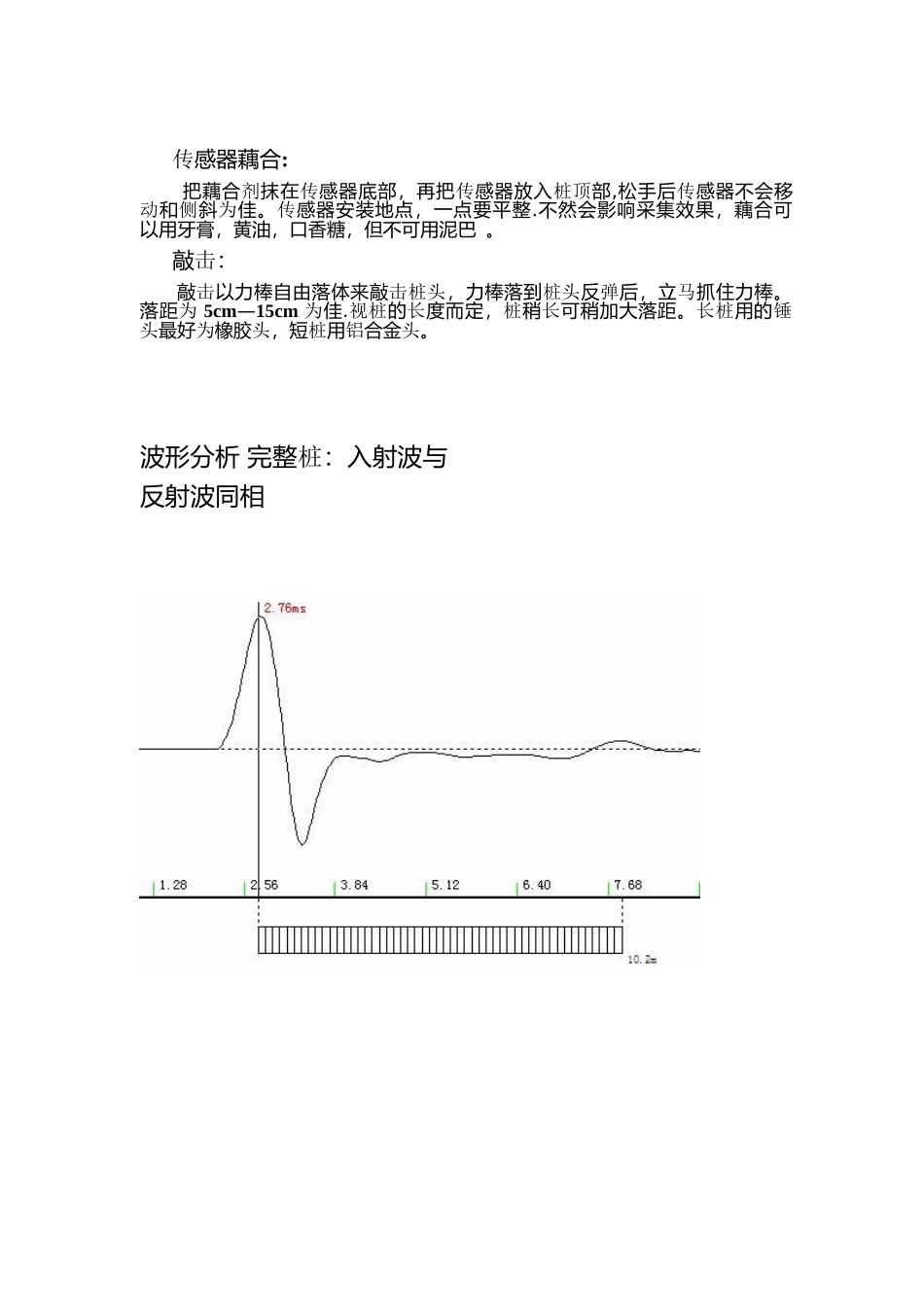

低应变反射波法目前国内外普遍采纳瞬态冲击方式，实测桩顶加速度或速度响应时域曲线。 籍一维波动理论分析来判定基桩的桩身完整性,这种方法称之为反射波法（或瞬 态时域分析法）。传感器的安装方法：实心桩的激振点位置应选择在桩中心，测量传感器安装位置宜为距桩中心2/3 半径处；空心桩的激振点与测量传感器安装位置宜在同一水平面上，且与桩中心连 线形成的夹角宜为 90 度，激振点和测量传感器安装位置宜为桩壁厚的 1/2 处。传感器藕合:把藕合剂抹在传感器底部，再把传感器放入桩顶部,松手后传感器不会移 动和侧斜为佳。传感器安装地点，一点要平整.不然会影响采集效果，藕合可 以用牙膏，黄油，口香糖，但不可用泥巴 。敲击：敲击以力棒自由落体来敲击桩头，力棒落到桩头反弹后，立马抓住力棒。 落距为 5cm—15cm 为佳.视桩的长度而定，桩稍长可稍加大落距。长桩用的锤 头最好为橡胶头，短桩用铝合金头。波形分析 完整桩：入射波与反射波同相也有桩底反射和初始入射波先反相再同相的扩底桩下图为，某小区的住宅楼，长 7。2 米人工挖孔桩，设计砼强度为 C25。V=3675，经检测桩底反射明显，底部扩底属完整桩缩径桩：在时程曲线上反映比较规则，缩径部位和缺陷呈先同相再反相，或仅现其同相反射信号，视严重程度，可能有多次反射，此类缺 陷桩一般可见桩底信号离析:由于离析部位的混凝土松散，对应力波能量吸收较大，形成缺陷波不规则，后续信号杂乱,而且频率较低，波速偏小,通常很难看 到桩底反射.断桩：测试曲线呈等距多次同相反射。上部断裂往往趾呈高频多次同 时反射，反射幅值较高，衰减较慢,中部断裂反映为多次同相反射， 缺陷的反射波幅值较低，而深部断裂波形反映下,类是摩擦桩桩底反 射，但算得的波速明显高于正常桩的波速。桩头偏软：桩头疏软和强度偏低的桩，测试结果无法反映桩的完整性，曲线反应为入射波峰较低，而且后续波形呈低频，此类现象均属桩头 强度偏低。
