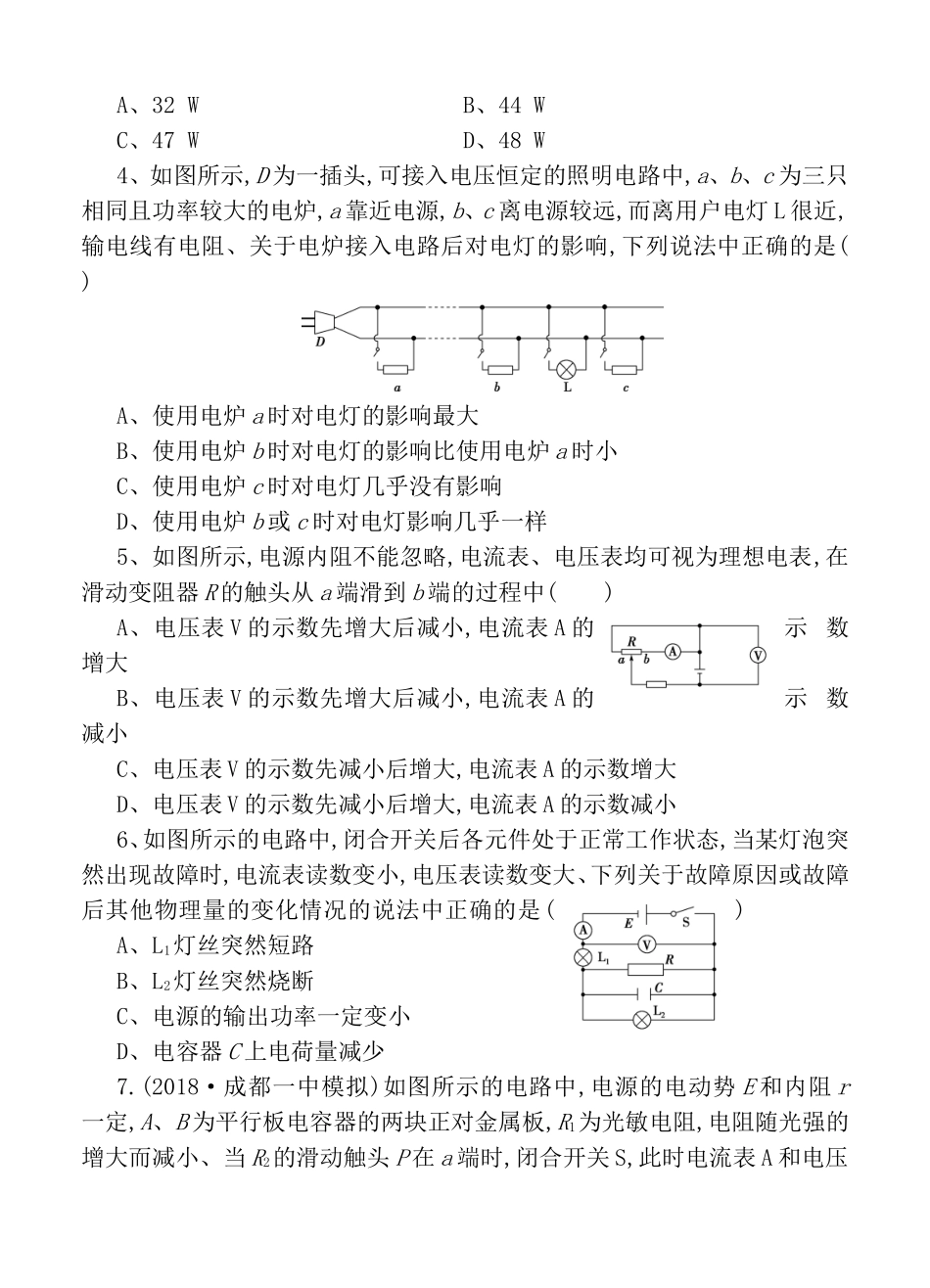

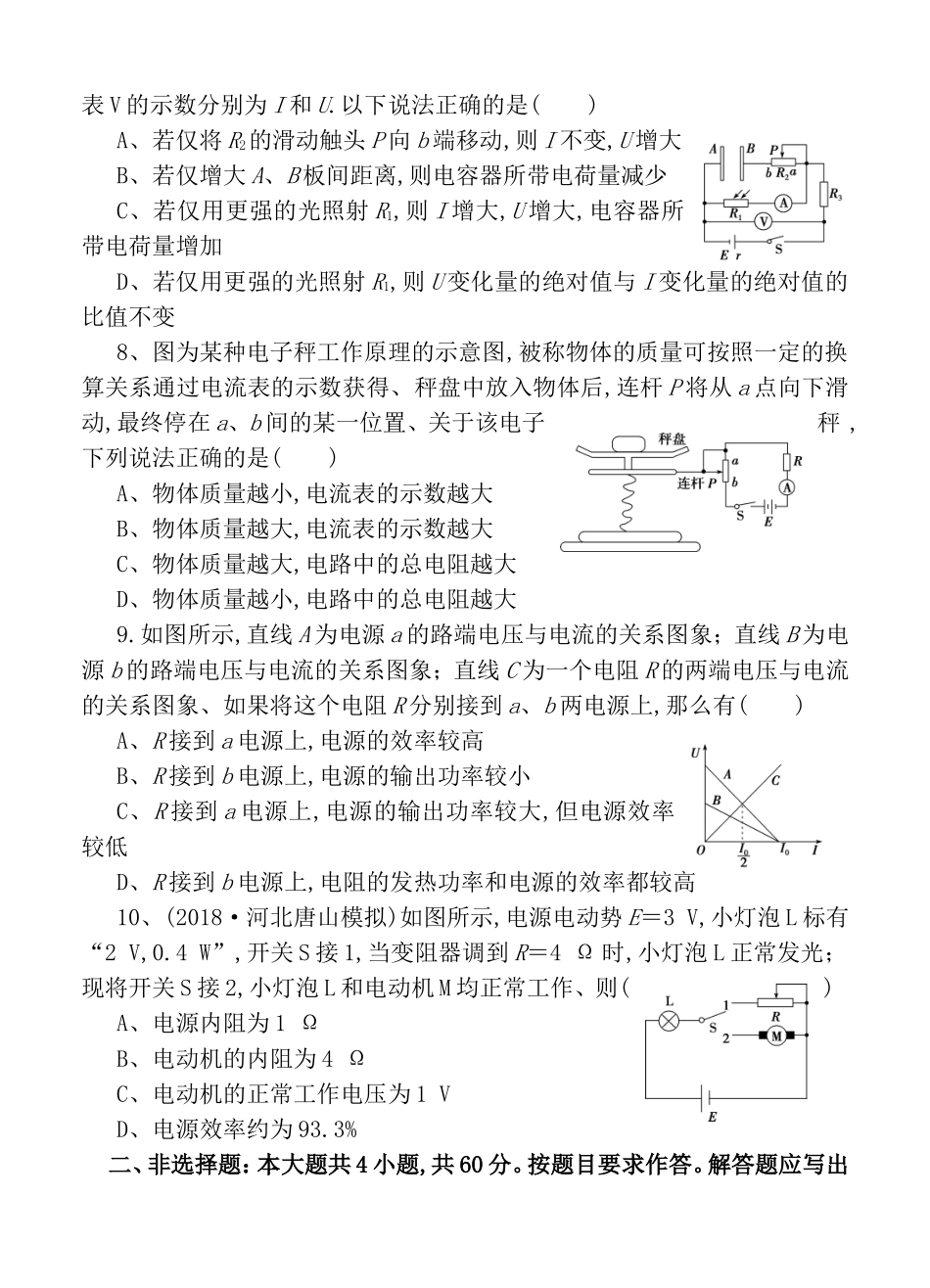

一轮单元训练金卷·高三·物理卷（B）第九单元恒定电流注意事项：1、答题前,先将自己的姓名、准考证号填写在试题卷和答题卡上,并将准考证号条形码粘贴在答题卡上的指定位置。2、选择题的作答：每小题选出答案后,用2B铅笔把答题卡上对应题目的答案标号涂黑,写在试题卷、草稿纸和答题卡上的非答题区域均无效。3、非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内。写在试题卷、草稿纸和答题卡上的非答题区域均无效。4、考试结束后,请将本试题卷和答题卡一并上交。一、选择题：本题共10小题,每小题5分。在每小题给出的四个选项中,第1～6题只有一项符合题目要求,第7～10题有多项符合题目要求。全部选对的得5分,选对但不全的得2分,有选错的得0分。1、(2018·上海青浦区调研)如图(a)所示是一个欧姆表的外部构造示意图,其正、负插孔内分别插有红、黑表笔,则虚线内的电路图应是(b)图中的()2、用图示的电路可以测量电阻的阻值、图中Rx是待测电阻,R0是定值电阻,G是灵敏度很高的电流表,MN是一段均匀的电阻丝、闭合开关,改变滑动头P的位置,当通过电流表G的电流为零时,测得MP＝l1,PN＝l2,则Rx的阻值为()A.R0B、R0C.R0D、R03.在研究微型电动机的性能时,应用如图所示的实验电路、当调节滑动变阻器R使电动机停止转动时,电流表和电压表的示数分别为0.5A和2.0V、重新调节R使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0A和24.0V、则这台电动机正常运转时输出功率为()A、32WB、44WC、47WD、48W4、如图所示,D为一插头,可接入电压恒定的照明电路中,a、b、c为三只相同且功率较大的电炉,a靠近电源,b、c离电源较远,而离用户电灯L很近,输电线有电阻、关于电炉接入电路后对电灯的影响,下列说法中正确的是()A、使用电炉a时对电灯的影响最大B、使用电炉b时对电灯的影响比使用电炉a时小C、使用电炉c时对电灯几乎没有影响D、使用电炉b或c时对电灯影响几乎一样5、如图所示,电源内阻不能忽略,电流表、电压表均可视为理想电表,在滑动变阻器R的触头从a端滑到b端的过程中()A、电压表V的示数先增大后减小,电流表A的示数增大B、电压表V的示数先增大后减小,电流表A的示数减小C、电压表V的示数先减小后增大,电流表A的示数增大D、电压表V的示数先减小后增大,电流表A的示数减小6、如图所示的电路中,闭合开关后各元件处于正常工作状态,当某灯泡突然出现故障时,电流表读数变小,电压表读数变大、下列关于故障原因或故障后其他物理量的变化情况的说法中正确的是()A、L1灯丝突然短路B、L2灯丝突然烧断C、电源的输出功率一定变小D、电容器C上电荷量减少7.(2018·成都一中模拟)如图所示的电路中,电源的电动势E和内阻r一定,A、B为平行板电容器的两块正对金属板,R1为光敏电阻,电阻随光强的增大而减小、当R2的滑动触头P在a端时,闭合开关S,此时电流表A和电压表V的示数分别为I和U.以下说法正确的是()A、若仅将R2的滑动触头P向b端移动,则I不变,U增大B、若仅增大A、B板间距离,则电容器所带电荷量减少C、若仅用更强的光照射R1,则I增大,U增大,电容器所带电荷量增加D、若仅用更强的光照射R1,则U变化量的绝对值与I变化量的绝对值的比值不变8、图为某种电子秤工作原理的示意图,被称物体的质量可按照一定的换算关系通过电流表的示数获得、秤盘中放入物体后,连杆P将从a点向下滑动,最终停在a、b间的某一位置、关于该电子秤,下列说法正确的是()A、物体质量越小,电流表的示数越大B、物体质量越大,电流表的示数越大C、物体质量越大,电路中的总电阻越大D、物体质量越小,电路中的总电阻越大9.如图所示,直线A为电源a的路端电压与电流的关系图象；直线B为电源b的路端电压与电流的关系图象；直线C为一个电阻R的两端电压与电流的关系图象、如果将这个电阻R分别接到a、b两电源上,那么有()A、R接到a电源上,电源的效率较高B、R接到b电源上,电源的输出功率较小C、R接到a电源上,电源的输出功率较大,但电源效率较低D、R接到b电源上,电阻的发热功率和电源的效率都较高10、(2018·河北唐山模拟)如图所示,电源电动势E＝3V,小灯泡L标有“2V,0.4W”,开关S接1,当变阻器调到R＝4Ω时,小灯泡L正常发光；现将开关S接2,小灯泡L和电动机M均正常工作、则()A...
