供热工程课程设计计算说明书

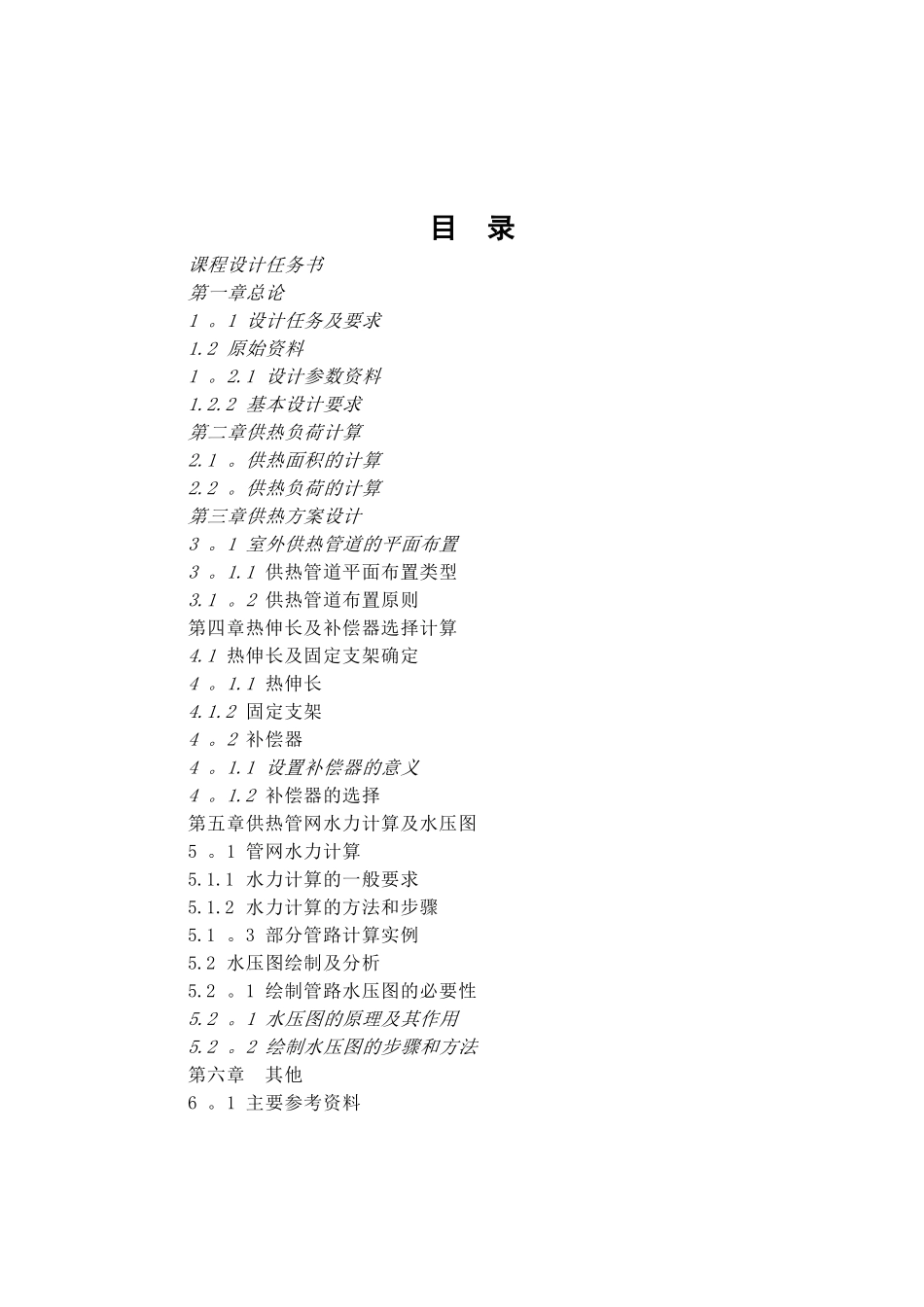

课程设计课程设计计算说明书计算说明书目 录课程设计任务书第一章总论1 。1 设计任务及要求1.2 原始资料1 。2.1 设计参数资料1.2.2 基本设计要求第二章供热负荷计算2.1 。供热面积的计算2.2 。供热负荷的计算第三章供热方案设计3 。1 室外供热管道的平面布置3 。1.1 供热管道平面布置类型3.1 。2 供热管道布置原则第四章热伸长及补偿器选择计算4.1 热伸长及固定支架确定4 。1.1 热伸长4.1.2 固定支架4 。2 补偿器4 。1.1 设置补偿器的意义4 。1.2 补偿器的选择第五章供热管网水力计算及水压图5 。1 管网水力计算5.1.1 水力计算的一般要求5.1.2 水力计算的方法和步骤5.1 。3 部分管路计算实例5.2 水压图绘制及分析5.2 。1 绘制管路水压图的必要性5.2 。1 水压图的原理及其作用5.2 。2 绘制水压图的步骤和方法第六章 其他6 。1 主要参考资料6.2 附表附表1-— 供热负荷计算及初步水力计算表附表2—— 详细水力计算表结语第 一 章 总 论1 。 1 设 计 任 务 及 要 求本 次 设 计 为 太 原 市 XX 小 区 二 次 网 工 程设 计 。要求：1.熟悉有关原始资料、法律规范、手册等。2 。根据供热面积进行供热负荷的计算，结合地形图等确定方案后，进行供热负荷计算、管道水力计算、热伸长计算、补偿器的选择等。3 绘制所要求的图纸。1.2 原 始 资 料1 。 2 。 1 设 计 参 数 资 料二次网供回水温度：85/60℃台站位置：北纬37°47′ 东经112°56′ ；采暖季天数：150 天;采暖室外计算温度：-12℃;海拔：777.9m；最大冻土层深度:0 。77m;冬季平均室外风速：2.6m/s;主导风向：C 、NNW 。1 。 2.3 基 本 设 计 要 求二级网采纳地沟敷设，在小区内设置热力站。第 二 章 供 热 负 荷 的 计 算2.1 供 热 面 积 计 算供暖设计热负荷采纳面积热指标法和体积热指标法。采纳供暖面积热指标法，比体积热指标更易于概算, 所以今年来再城市集中供热系统规划中，国外、国内也多采纳供暖面积热指标法进行概算。经综合考虑，本次设计采纳面积热指标法，各供热面积已经在平面图中给出。2 。 2 供 热 负 荷 计 算集中供热的热负荷包括供暖、通风、生产及生活热负荷。供暖设计热负荷的概算可采纳面积热指标进行计算, 即式中 —建筑物的供暖设计热负荷, ； —建筑物的建筑面积，。- 建筑物供暖面积热指标,；建筑物供暖面积热指标的推举取值如...
