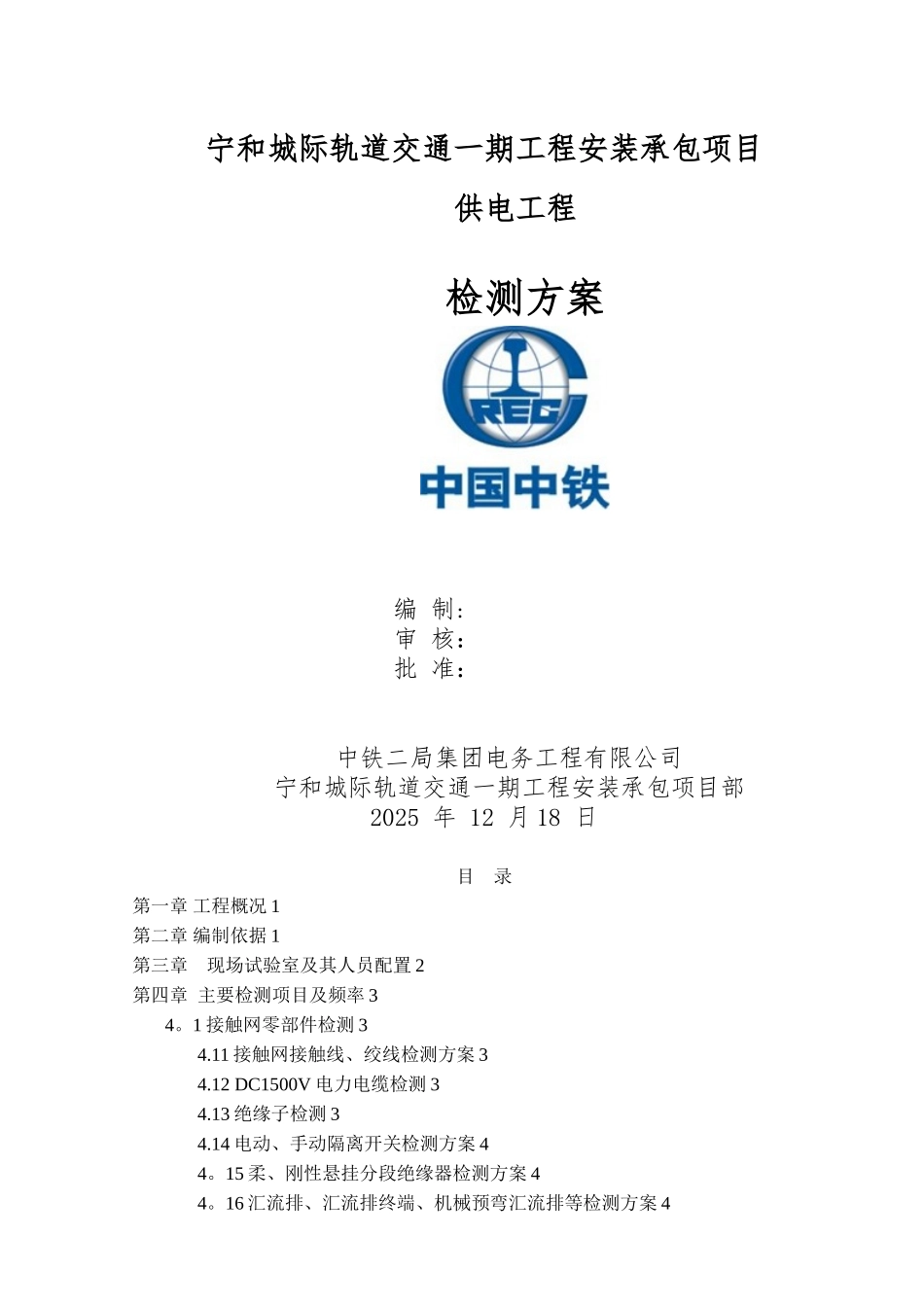

宁和城际轨道交通一期工程安装承包项目供电工程检测方案编 制:审 核：批 准：中铁二局集团电务工程有限公司宁和城际轨道交通一期工程安装承包项目部2025 年 12 月 18 日目 录第一章 工程概况 1第二章 编制依据 1第三章 现场试验室及其人员配置 2第四章 主要检测项目及频率 34。1 接触网零部件检测 34.11 接触网接触线、绞线检测方案 34.12 DC1500V 电力电缆检测 34.13 绝缘子检测 34.14 电动、手动隔离开关检测方案 44。15 柔、刚性悬挂分段绝缘器检测方案 44。16 汇流排、汇流排终端、机械预弯汇流排等检测方案 44。17 绝缘横撑检测方案 54.18 支架、吊柱检测 54.19 悬挂悬吊零部件等材料检测 54。20 锚栓检测 54。变电系统材料检测 74。1 DC1500V 电力电缆检测 74。2 控制电缆检测 75.其他材料检测 75。1 混凝土检测 75.11 检测依据 75.12 检测取样 75。2 钢材质量检测 85.21 检测依据 85.22 检测取样 85.3 角钢、槽钢等检测 85.31 检测依据 85。32 检测取样 9第一章 工程概况宁和城际一期东起雨花台区高铁南京南站，依次贯穿南站中心、雨花台区龙翔地区、河西南部中心、雨花经济开发区和桥林新城中心等重点规划进展地区，终点至桥林 黄 里 。 线 路 全 长 36 。 26km 。 其 中 地 下 线 14.2km ， 高 架 线 和 地 面 部 分 长22。06km。共设 19 座车站：南京南站站、景明佳园站、铁心桥站、春江路站、贾西站、油坊桥站、永初路、平良大街站、吴侯站站、高庙路站、天保路站、刘村站、马骡圩站、兰花塘站、双垅站、石碛河站、桥林新城站、林山站、高家冲站。其中地下站 10 座，高架站 8 座，地面站 1 座.全线设桥林车辆段一处，预留双龙停车场一处,设两座主变,分别位于南京南站和朱石路站附近。本线控制中心为区域控制中心，设在南京南站，与 3、5、12 号线、宁高一期等 6 线共用。线路在天保路站设公安派出所一座,地铁公安分局设在 10 号线小行站附近。工程在大胜关大桥段与沪汉蓉铁路（250km/h）和京沪高铁（350km/h）同桥并行地铁上、下行线路分别位于沪汉蓉铁路和京沪高铁外侧，与两线的线间距分别约为8。2m 和 8.7m。沪汉蓉铁路和京沪高铁的牵引供电为 27。5KV,最大牵引电流每线约1000~1200A,AT 供电方式.第二章 编制依据为进一步加强城市轨道交通工程装饰装修和机电设备安装过程中的质量控制,明确参建各方检测工作的责任...
