2 程序框图与算法的基本逻辑结构 学案【学习目标】1
掌握程序框图的概念及其基本程序框图的功能；2
会用通用的图形符号表示算法，掌握算法的三个基本逻辑结构；3
理解程序框图的顺序结构；【学习重点】1
程序框图的顺序结构的画法；程序框图的概念及其基本程序框图的功能；【学习难点】正确地画出程序框图的顺序结构
一、情境问题： 如果你向全班同学介绍一下你心中偶像的形象，你认为用语言描述好还是拿出偶像的照片给同学们看好
说明一下你的理由
二、新课探究：1
右边的程序框图（如图所示），能判断任意输入的数 x 的奇偶性，请大家参考书本第六页的表格，填下表：2
你能用语言描述一下框图的基本结构特征吗
通过以上算法与上一节课比较，你觉得用框图来表达算法有哪些特点
请大家观察、研究下面分解框图，能你总结出各有什么特点吗
（1）顺序结构： ；（2）条件结构： ；（3）循环结构： ；用心 爱心 专心程序框名称功能m=0ABm=0

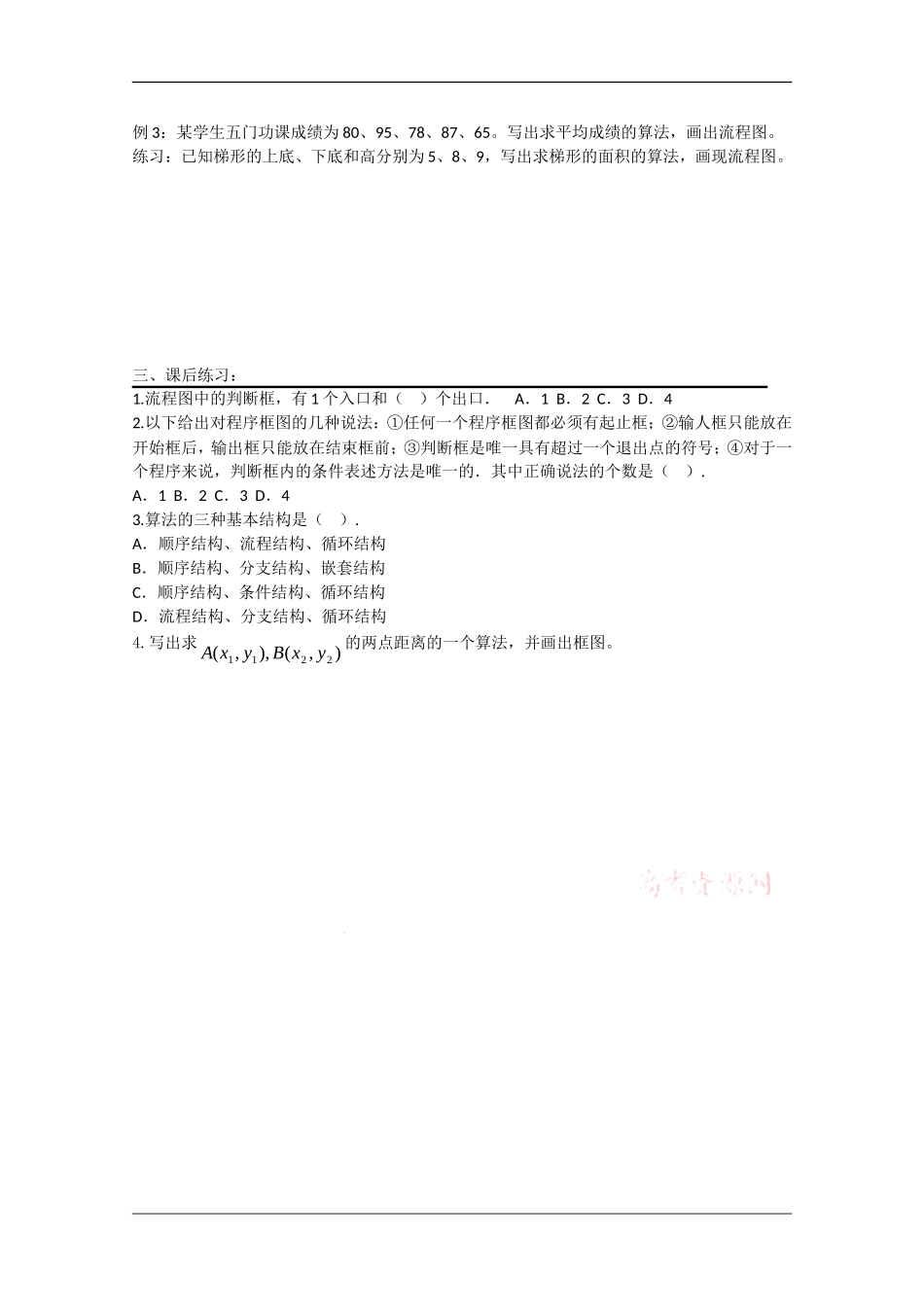

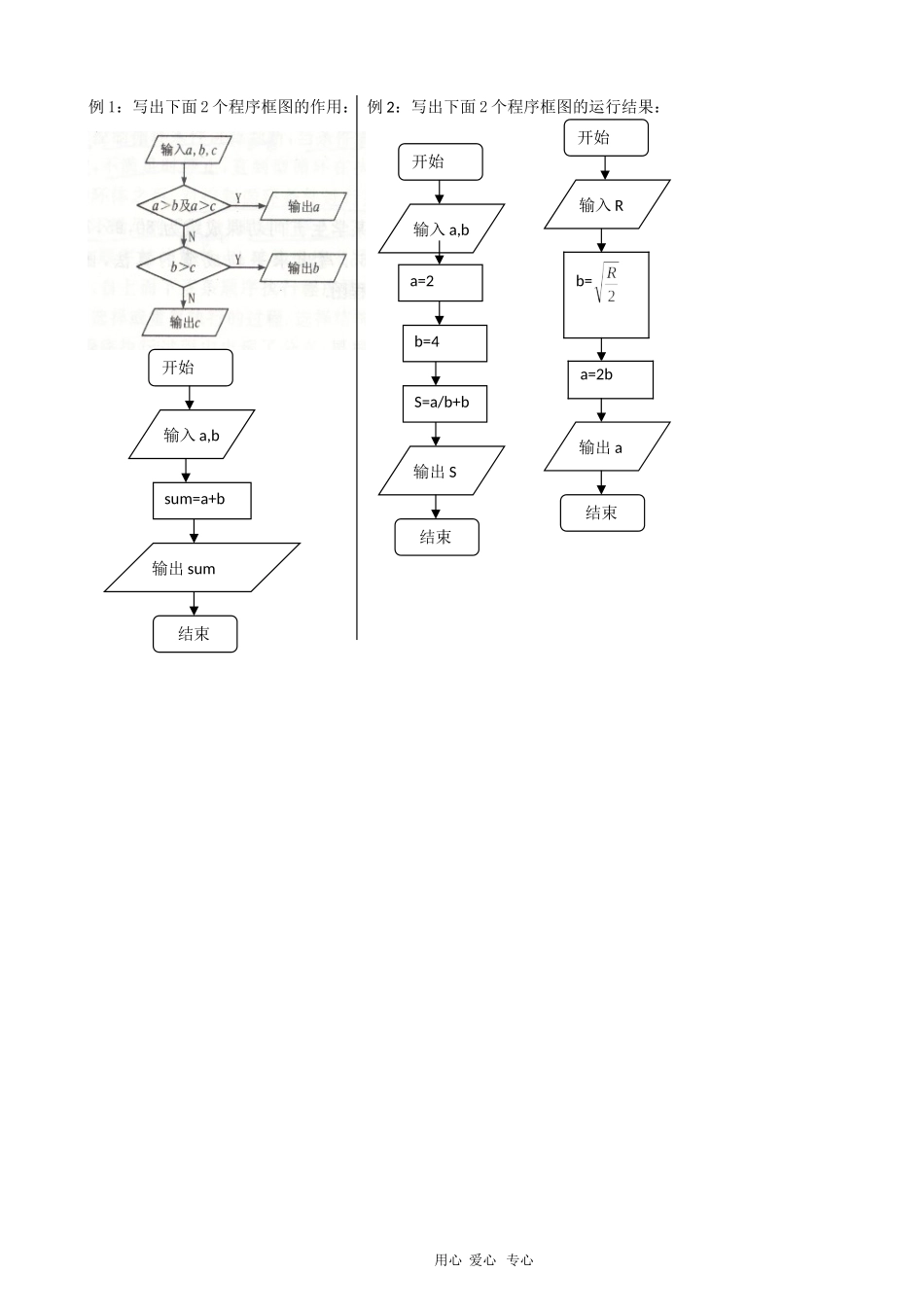

ABP是否不成立P成立A例 1：写出下面 2 个程序框图的作用： 例 2：写出下面 2 个程序框图的运行结果：用心 爱心 专心开始a=2 结束输出 Sb=4输入 a,bS=a/b+b开始 结束输出 sum输入 a,bsum=a+b开始b= 结束输出 a输入 Ra=2b例 3：某学生五门功课成绩为 80、95、78、87、65
写出求平均成绩的算法，画出流程图
练习：已知梯形的上底、下底和高分别为 5、8、9，写出求梯形的面积的算法，画现流程图
三、课后练习：1
流程图中的判断框，有 1 个入口和（ ）个出口． A．1 B．2 C．3 D．4 2
以下给出对程序框图的几种说法：①任何一个程序框图都必须有起止框；②输人框只能放在开始框后，输出框只能放在结束框前；③判断框是唯一具有超过一个退出点的符号；④对于一个程序来说，判断框内的条件表述方法是唯一的．其中正
