倒挂井专项施工方案

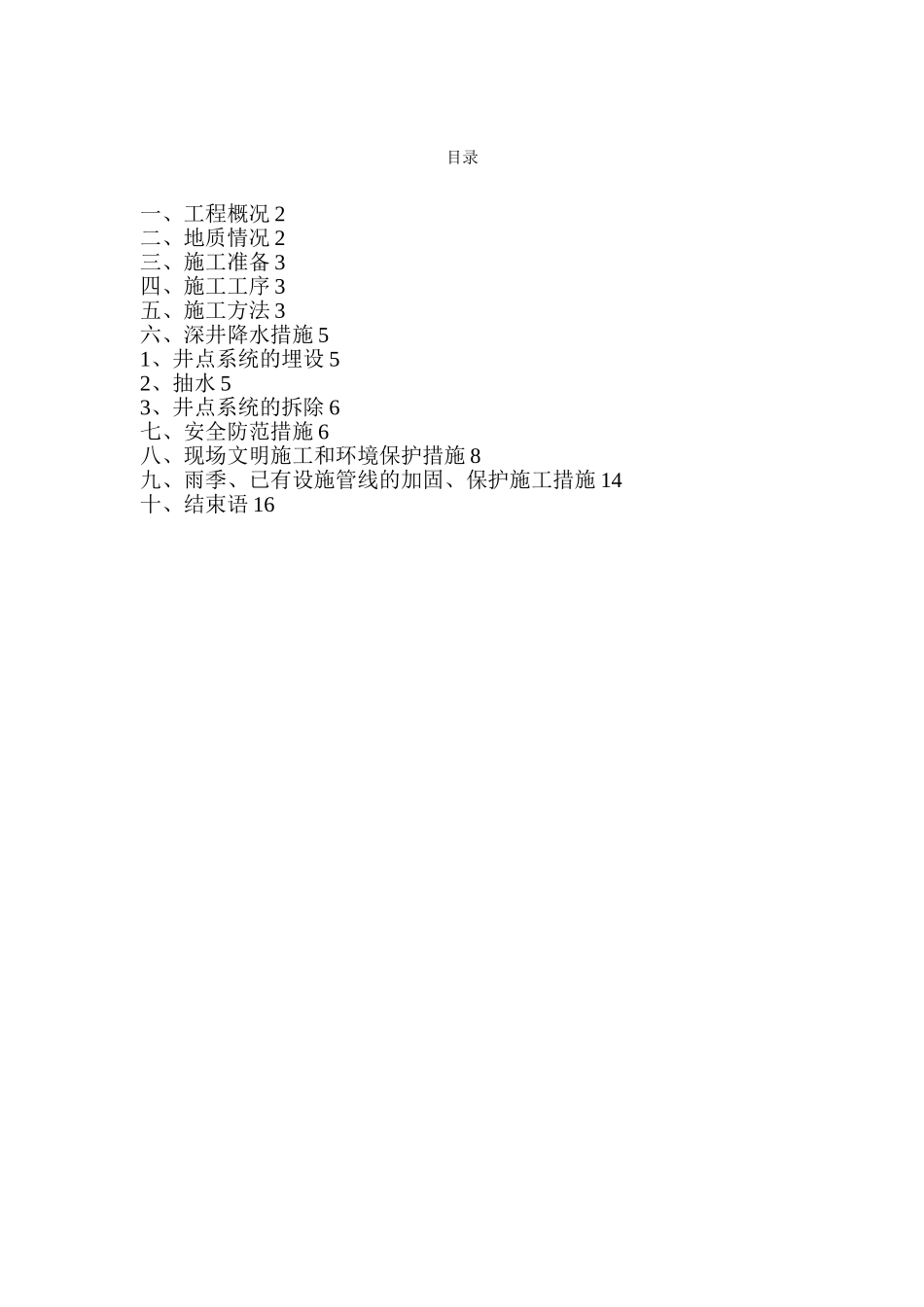

目录一、工程概况 2二、地质情况 2三、施工准备 3四、施工工序 3五、施工方法 3六、深井降水措施 51、井点系统的埋设 52、抽水 53、井点系统的拆除 6七、安全防范措施 6八、现场文明施工和环境保护措施 8九、雨季、已有设施管线的加固、保护施工措施 14十、结束语 16倒挂井施工专项方案一、工程概况徐家村路污水管道工程西起蓬溪路，东至沿沪大道，沿线穿过天文路、蓬钱路、金栗路,本路段污水管道工程地形、标高均实行昆山开发区规划建设局提供的徐家村路地形图,里程桩号按徐家村路与蓬溪南路现状中心线交点取 0+000 设置，采纳黄海高程系。管道总长:1836.82 米，其中 DN600PE100 管 976。5m，DN400PE100 管185m,DN600 钢筋砼管 551。32m，DN400HDPE 管 124m，窨井 66 座(其中 Φ3000 倒挂井：3 座，Φ3500 倒挂井:2 座）。蓬莱东路污水管道工程西起蓬溪路,东至金栗路，沿线穿过天文路、蓬钱路,本路段根据昆山市开发区规建局提供的地形图设计，昆山独立坐标系，里程桩号按蓬莱东路与蓬溪南路现状中心线交点取 0+000 设置，采纳黄海高程系。管道总长： 1224。1 米，其中 DN300PE100 管193。2m,DN400PE100管139.1m，DN500PE100管838.6m，DN300HDPE 管 53.2m,窨井 44 座（其中 Φ3000 倒挂井 5座）。 二、地质情况W4、W7、W9、W17、W21 倒挂井井位处 0-2 米属于填土，上部为建筑垃圾，含集料、水泥、沥青等，下部为素填土，以粘性土为主.2—4 米属于粉质粘土层,含氧化铁斑点及铁锰质结核,4-10 米为淤泥质粉质粘土，主要含云母、有机质等,局部夹薄层粉砂.三、施工准备1、挖土机械材料配备。序号名称型号规格单位数量备注1反铲挖掘机PC200—5台11m32反铲挖掘机0。6m3 小型挖机台1辅助挖土3自卸汽车5T 东风牌辆按需2、挖土施工前对具体施工班组和挖土机械操作人员进行详细的技术安全交底并做好技术安全交底记录。四、施工工序测量、放线、定位——外围 1 米采纳压密注浆——第一层土方开挖—-第一层钢筋混凝土浇筑—--第二层土方开挖、支撑—-第二层砖砌筑——第三层土方开挖、支撑—-第三层砖砌筑—-……-—最后一层土方开挖、支撑——最后一层砖砌筑-—水泵抽水排水——基底压密注浆 1。5 米——10cm 碎石垫层—-浇筑 C25 钢筋混凝土基础五、施工方法1．本工程施工前结合地勘报告和现场实际情况，决定是否实行井点降水措施，如若采纳井点降水,降水至井底 0.5~1m，开挖采纳液压挖机与人工...
