倒挂井施工方案

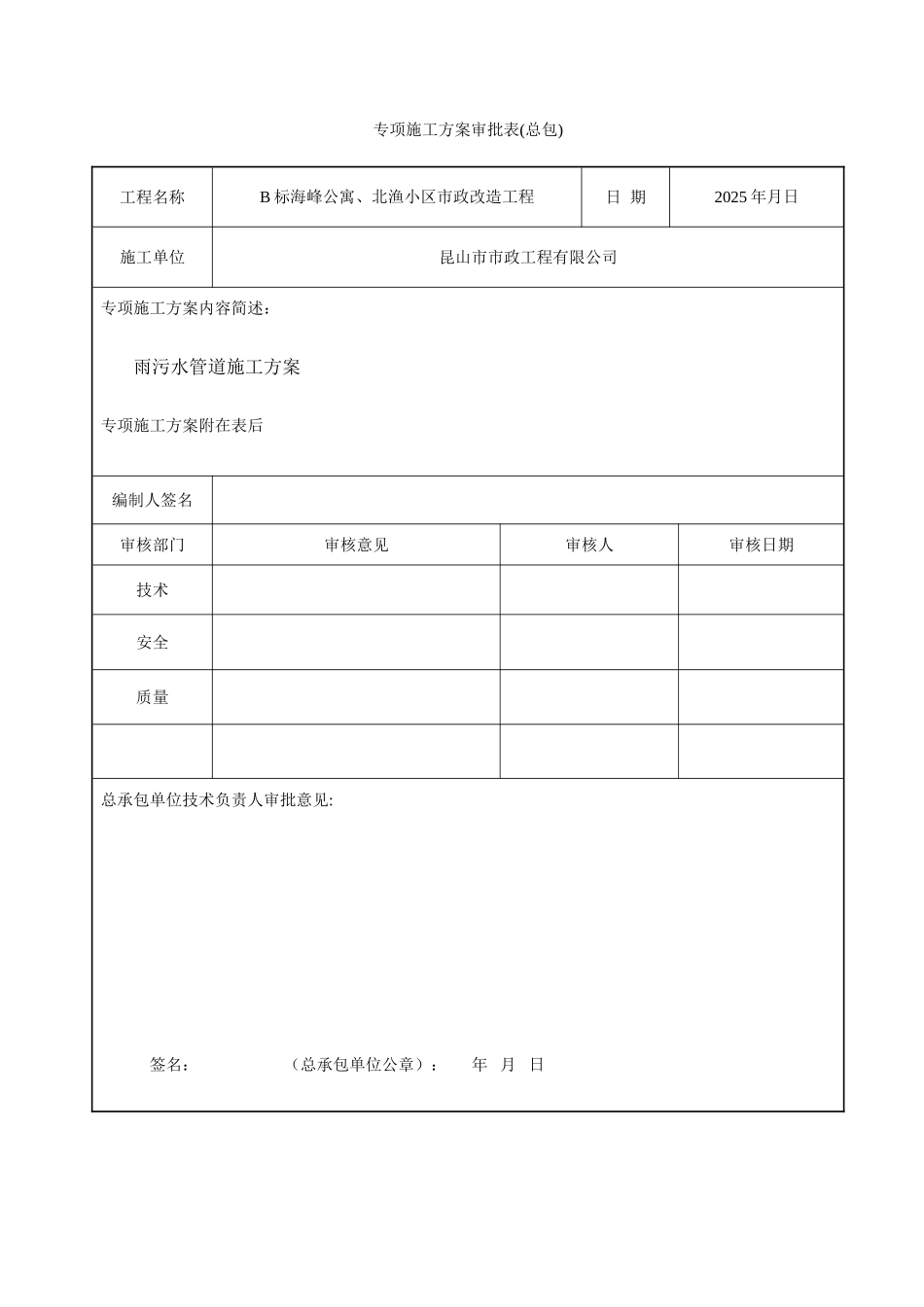

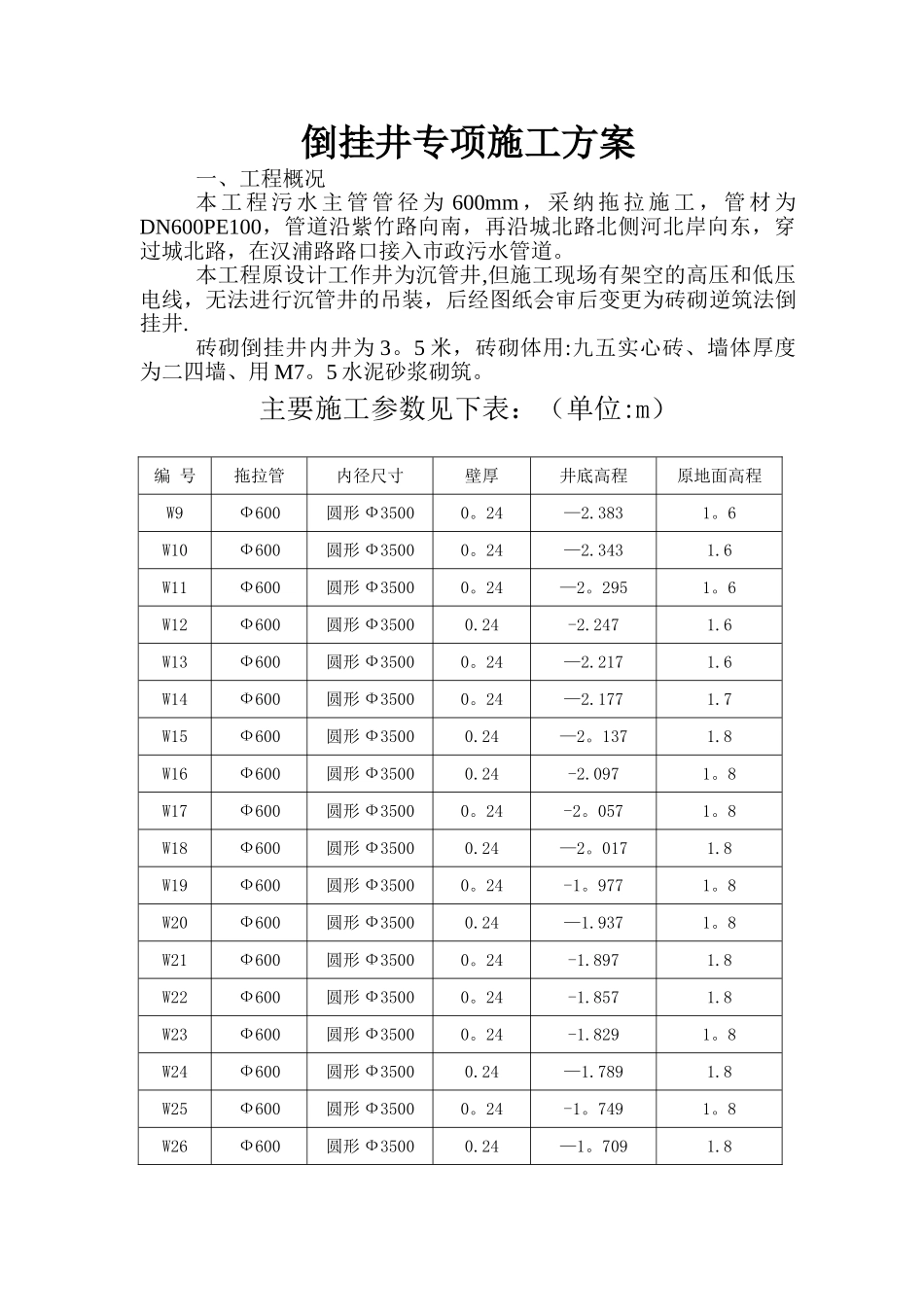

专项施工方案审批表(总包)工程名称B 标海峰公寓、北渔小区市政改造工程日 期2025 年月日施工单位昆山市市政工程有限公司专项施工方案内容简述： 雨污水管道施工方案专项施工方案附在表后编制人签名审核部门审核意见审核人审核日期技术安全质量总承包单位技术负责人审批意见: 签名： （总承包单位公章）： 年 月 日 倒挂井专项施工方案一、工程概况本 工 程 污 水 主 管 管 径 为 600mm ， 采 纳 拖 拉 施 工 ， 管 材 为DN600PE100，管道沿紫竹路向南，再沿城北路北侧河北岸向东，穿过城北路，在汉浦路路口接入市政污水管道。本工程原设计工作井为沉管井,但施工现场有架空的高压和低压电线，无法进行沉管井的吊装，后经图纸会审后变更为砖砌逆筑法倒挂井.砖砌倒挂井内井为 3。5 米，砖砌体用:九五实心砖、墙体厚度为二四墙、用 M7。5 水泥砂浆砌筑。主要施工参数见下表：（单位:m）编 号拖拉管内径尺寸壁厚井底高程原地面高程W9Ф600圆形 Ф35000。24—2.3831。6W10Ф600圆形 Ф35000。24—2.3431.6W11Ф600圆形 Ф35000。24—2。2951。6W12Ф600圆形 Ф35000.24-2.2471.6W13Ф600圆形 Ф35000。24—2.2171.6W14Ф600圆形 Ф35000。24—2.1771.7W15Ф600圆形 Ф35000.24—2。1371.8W16Ф600圆形 Ф35000.24-2.0971。8W17Ф600圆形 Ф35000。24-2。0571。8W18Ф600圆形 Ф35000.24—2。0171.8W19Ф600圆形 Ф35000。24-1。9771。8W20Ф600圆形 Ф35000.24—1.9371。8W21Ф600圆形 Ф35000。24-1.8971.8W22Ф600圆形 Ф35000。24-1.8571.8W23Ф600圆形 Ф35000。24-1.8291。8W24Ф600圆形 Ф35000.24—1.7891.8W25Ф600圆形 Ф35000。24-1。7491。8W26Ф600圆形 Ф35000.24—1。7091.8W27Ф600圆形 Ф35000.24—1.6691.8W28Ф600圆形 Ф35000。24—1。6291。8二、 工作坑结构验算及施工1、荷载强度 Q=rHtgΦ=18＊H＊1/3=6H（KN/m2)2、每米宽度 N 计算 2N=∫OπrqSinΦdΦ={［—Cos］π/20—[-Cos]ππ/2｝rq=2qr=2*6H＊2。5=30H(KN）N=15H(KN）3、b 验算 3.9 米深处的 N N=15*3.9=58.5KNσ=N/0。24*1=58。5/0.24=244KN/m2=0。244MPaMu10 机制砖 M7。5 砂浆【Ra】=1。37MPa显然 σ<【Ra】，满足施工要求三、倒挂井位置拟定及施工1、本计算式建立在工作坑为绝对圆形基础上，放样中要严格控制圆心位置，避开不均匀受力，而使砌体受拉。2、若地下水位较高，要做好降水措施，（墙...
