倒虹吸施工方案

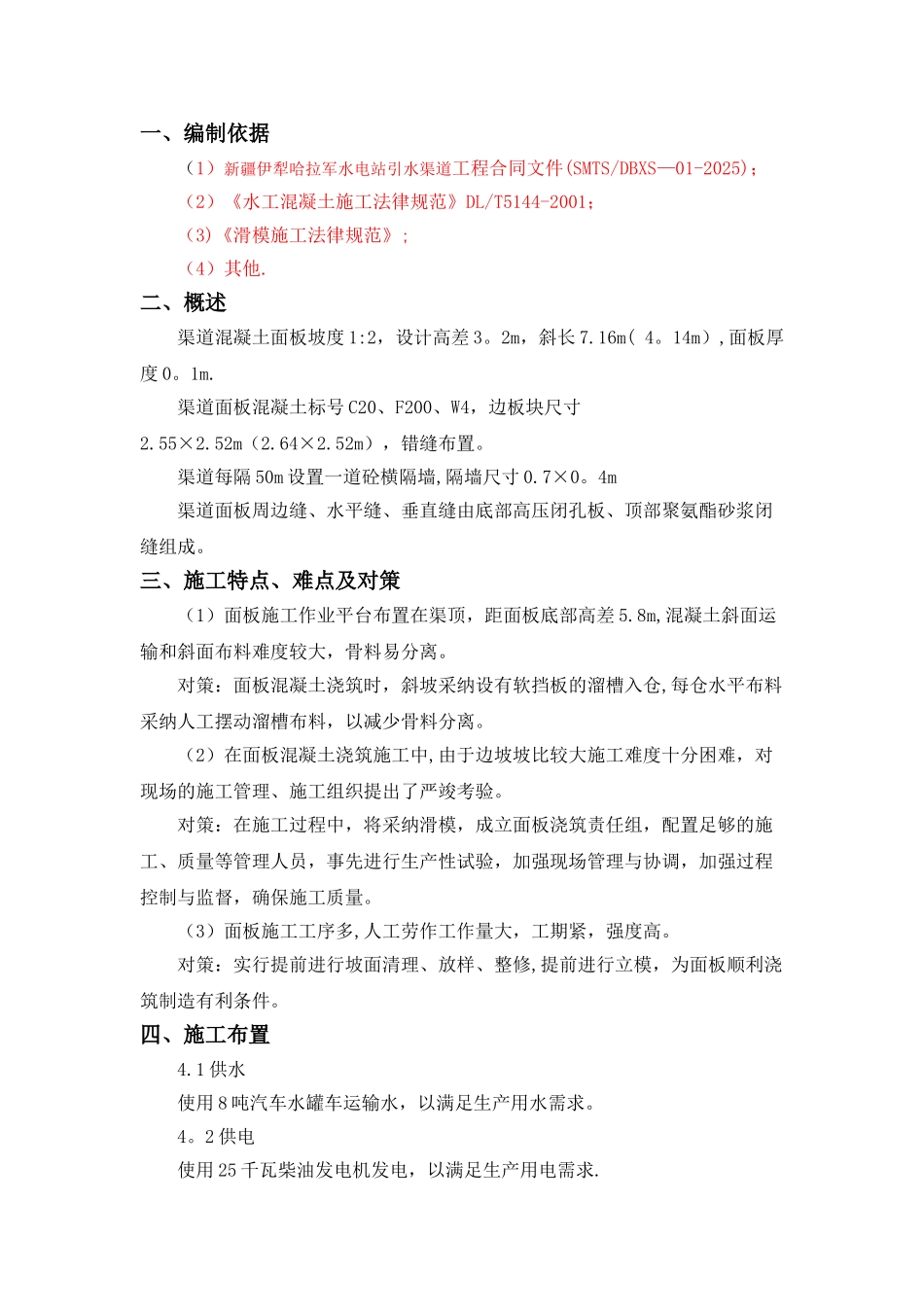

一、编制依据（1）新疆伊犁哈拉军水电站引水渠道工程合同文件(SMTS/DBXS—01-2025)；（2）《水工混凝土施工法律规范》DL/T5144-2001；（3)《滑模施工法律规范》;（4）其他.二、概述渠道混凝土面板坡度 1:2，设计高差 3。2m，斜长 7.16m( 4。14m）,面板厚度 0。1m.渠道面板混凝土标号 C20、F200、W4，边板块尺寸2.55×2.52m（2.64×2.52m），错缝布置。渠道每隔 50m 设置一道砼横隔墙,隔墙尺寸 0.7×0。4m渠道面板周边缝、水平缝、垂直缝由底部高压闭孔板、顶部聚氨酯砂浆闭缝组成。三、施工特点、难点及对策（1）面板施工作业平台布置在渠顶，距面板底部高差 5.8m,混凝土斜面运输和斜面布料难度较大，骨料易分离。对策：面板混凝土浇筑时，斜坡采纳设有软挡板的溜槽入仓,每仓水平布料采纳人工摆动溜槽布料，以减少骨料分离。（2）在面板混凝土浇筑施工中,由于边坡坡比较大施工难度十分困难，对现场的施工管理、施工组织提出了严竣考验。对策：在施工过程中，将采纳滑模，成立面板浇筑责任组，配置足够的施工、质量等管理人员，事先进行生产性试验，加强现场管理与协调，加强过程控制与监督，确保施工质量。（3）面板施工工序多,人工劳作工作量大，工期紧，强度高。对策：实行提前进行坡面清理、放样、整修,提前进行立模，为面板顺利浇筑制造有利条件。四、施工布置4.1 供水使用 8 吨汽车水罐车运输水，以满足生产用水需求。4。2 供电使用 25 千瓦柴油发电机发电，以满足生产用电需求.4。3 施工道路计划使用渠顶顶面做作业平台及各施工部位施工道路。4。4 两布一膜、模板加工场地两布一膜加工场地根据现场条件布置在渠堤不影响交通的位置。滑模及侧模加工在项目部机械队加工厂进行。4.5 拌合系统采纳拌和站集中拌制混凝土，8m3搅拌车运输至施工部位。五、施工准备5。1 原材料控制5。1.1 水泥本工程所需水泥由项目部报送材料需求计划,由公司材料部门负责供应，运至项目部仓库，由项目部负责卸货，并对水泥进行检查和验收。进场水泥必须持有出厂合格证;按每 200t～400t 同厂家、同品种、同强度等级的水泥为一批（不足 200t 按一批计），分批进行技术指标的试验检测，水泥各项技术指标应满足国家标准要求;在施工过程中不定时抽样检查,并将检查结果报送监理工程师审批，不合格水泥不予使用.水泥以散装为主.散装水泥到现场后，分批贮放在专用水泥储罐中；罐装水泥贮放不超过 6 个月.5。1。2 水混凝土拌和用水必须新奇、洁净...
