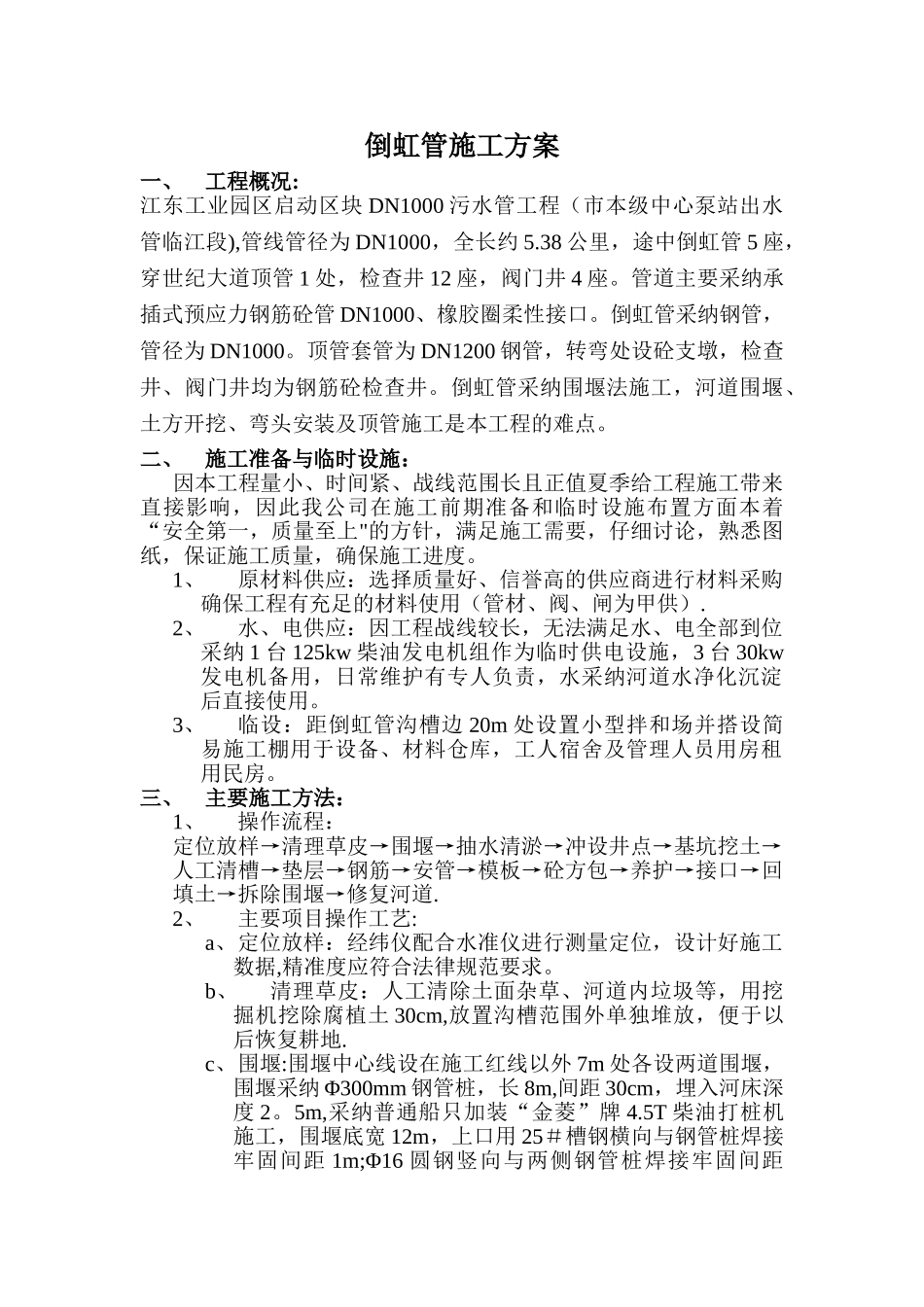

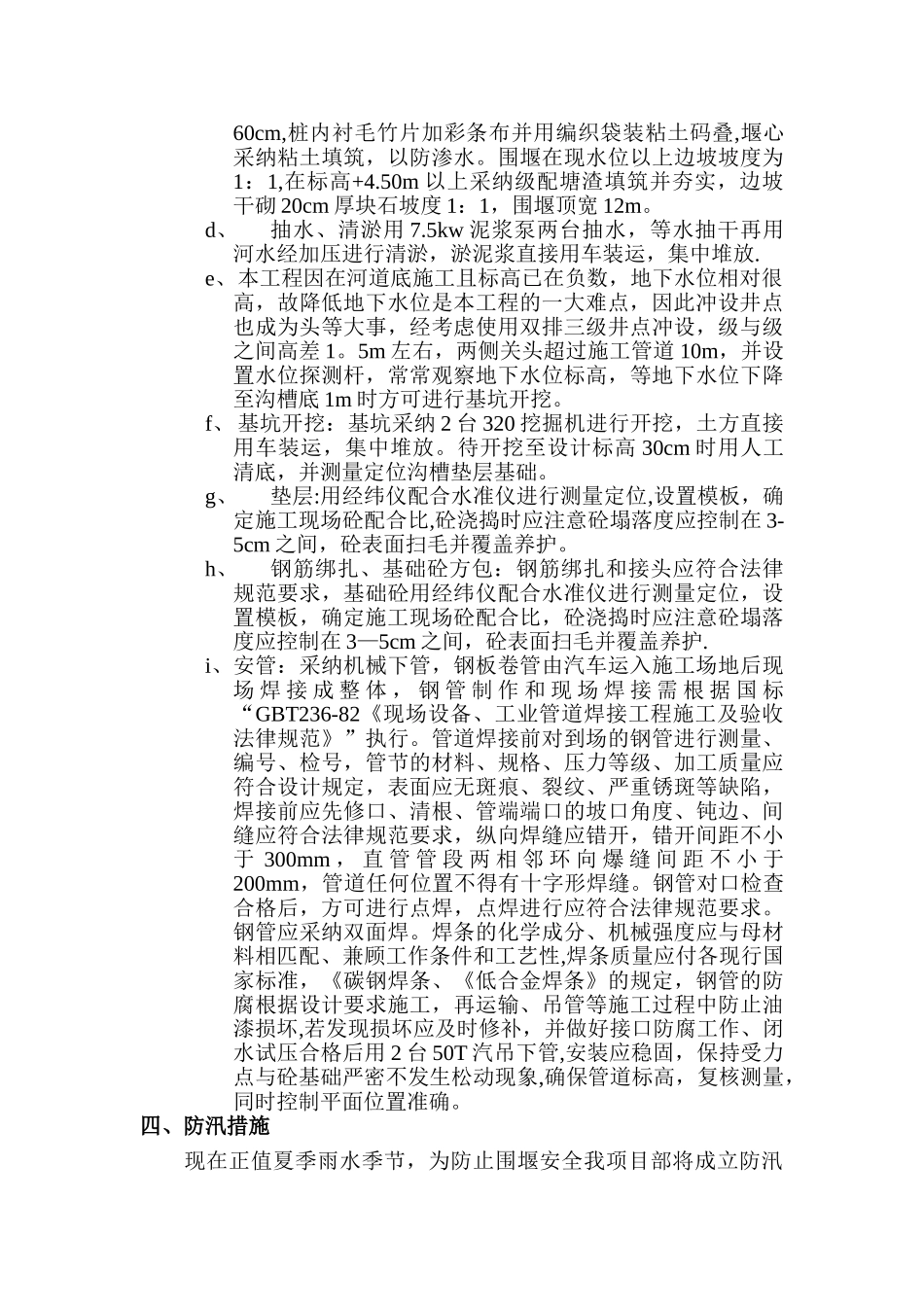

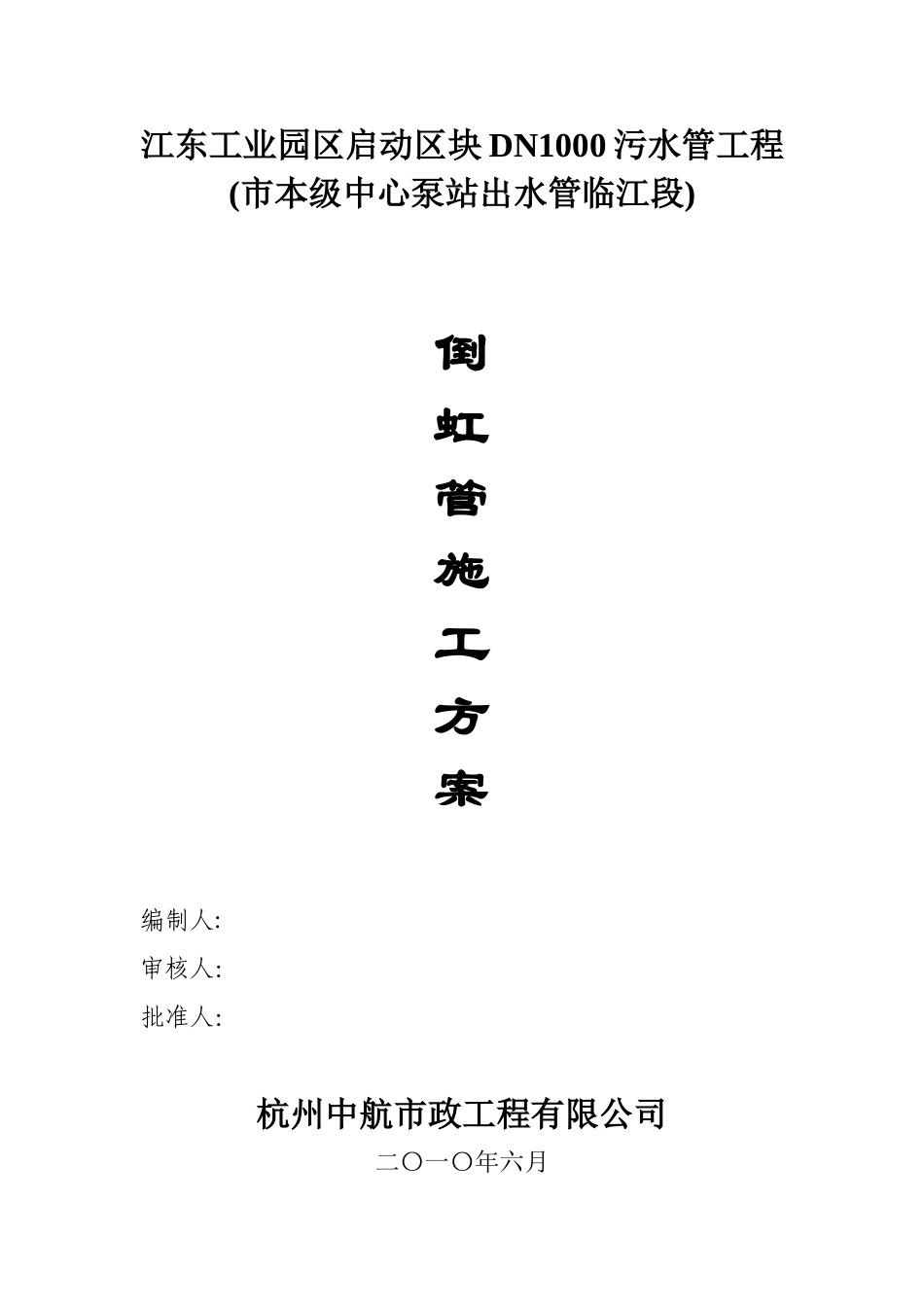

江东工业园区启动区块 DN1000 污水管工程(市本级中心泵站出水管临江段)倒虹管施工方案编制人:审核人：批准人：杭州中航市政工程有限公司二〇一〇年六月倒虹管施工方案一、工程概况:江东工业园区启动区块 DN1000 污水管工程（市本级中心泵站出水管临江段),管线管径为 DN1000，全长约 5.38 公里，途中倒虹管 5 座，穿世纪大道顶管 1 处，检查井 12 座，阀门井 4 座。管道主要采纳承插式预应力钢筋砼管 DN1000、橡胶圈柔性接口。倒虹管采纳钢管，管径为 DN1000。顶管套管为 DN1200 钢管，转弯处设砼支墩，检查井、阀门井均为钢筋砼检查井。倒虹管采纳围堰法施工，河道围堰、土方开挖、弯头安装及顶管施工是本工程的难点。二、施工准备与临时设施： 因本工程量小、时间紧、战线范围长且正值夏季给工程施工带来直接影响，因此我公司在施工前期准备和临时设施布置方面本着“安全第一，质量至上"的方针，满足施工需要，仔细讨论，熟悉图纸，保证施工质量，确保施工进度。1、原材料供应：选择质量好、信誉高的供应商进行材料采购确保工程有充足的材料使用（管材、阀、闸为甲供）.2、水、电供应：因工程战线较长，无法满足水、电全部到位采纳 1 台 125kw 柴油发电机组作为临时供电设施，3 台 30kw发电机备用，日常维护有专人负责，水采纳河道水净化沉淀后直接使用。3、临设：距倒虹管沟槽边 20m 处设置小型拌和场并搭设简易施工棚用于设备、材料仓库，工人宿舍及管理人员用房租用民房。三、主要施工方法：1、操作流程：定位放样→清理草皮→围堰→抽水清淤→冲设井点→基坑挖土→人工清槽→垫层→钢筋→安管→模板→砼方包→养护→接口→回填土→拆除围堰→修复河道.2、主要项目操作工艺:a、定位放样：经纬仪配合水准仪进行测量定位，设计好施工数据,精准度应符合法律规范要求。b、清理草皮：人工清除土面杂草、河道内垃圾等，用挖掘机挖除腐植土 30cm,放置沟槽范围外单独堆放，便于以后恢复耕地.c、围堰:围堰中心线设在施工红线以外 7m 处各设两道围堰，围堰采纳 Φ300mm 钢管桩，长 8m,间距 30cm，埋入河床深度 2。5m,采纳普通船只加装“金菱”牌 4.5T 柴油打桩机施工，围堰底宽 12m，上口用 25＃槽钢横向与钢管桩焊接牢固间距 1m;Φ16 圆钢竖向与两侧钢管桩焊接牢固间距60cm,桩内衬毛竹片加彩条布并用编织袋装粘土码叠,堰心采纳粘土填筑，以防渗水。围堰在现水位以上边坡坡度为1：1,在标高+4.50m 以上采纳级...
