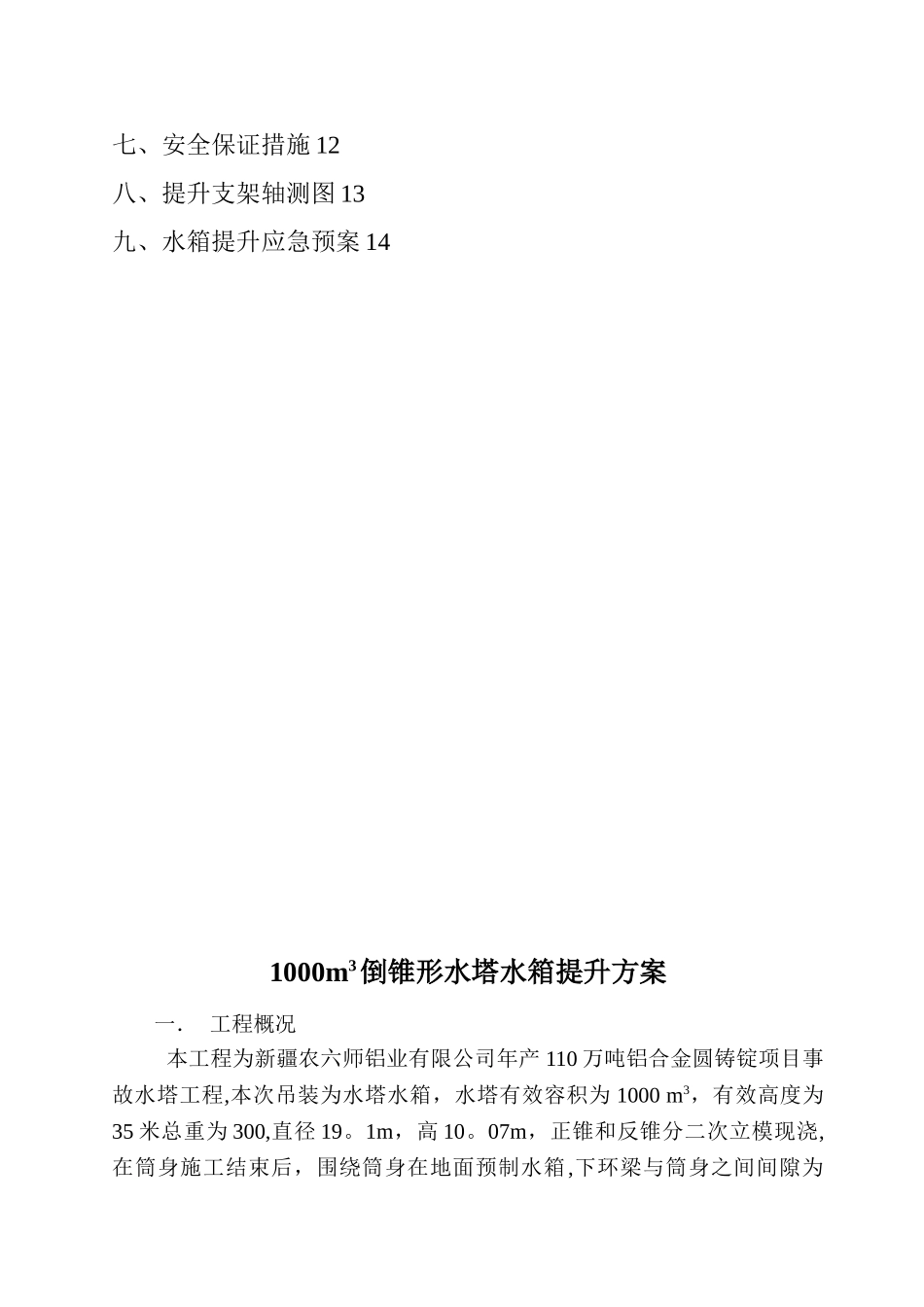

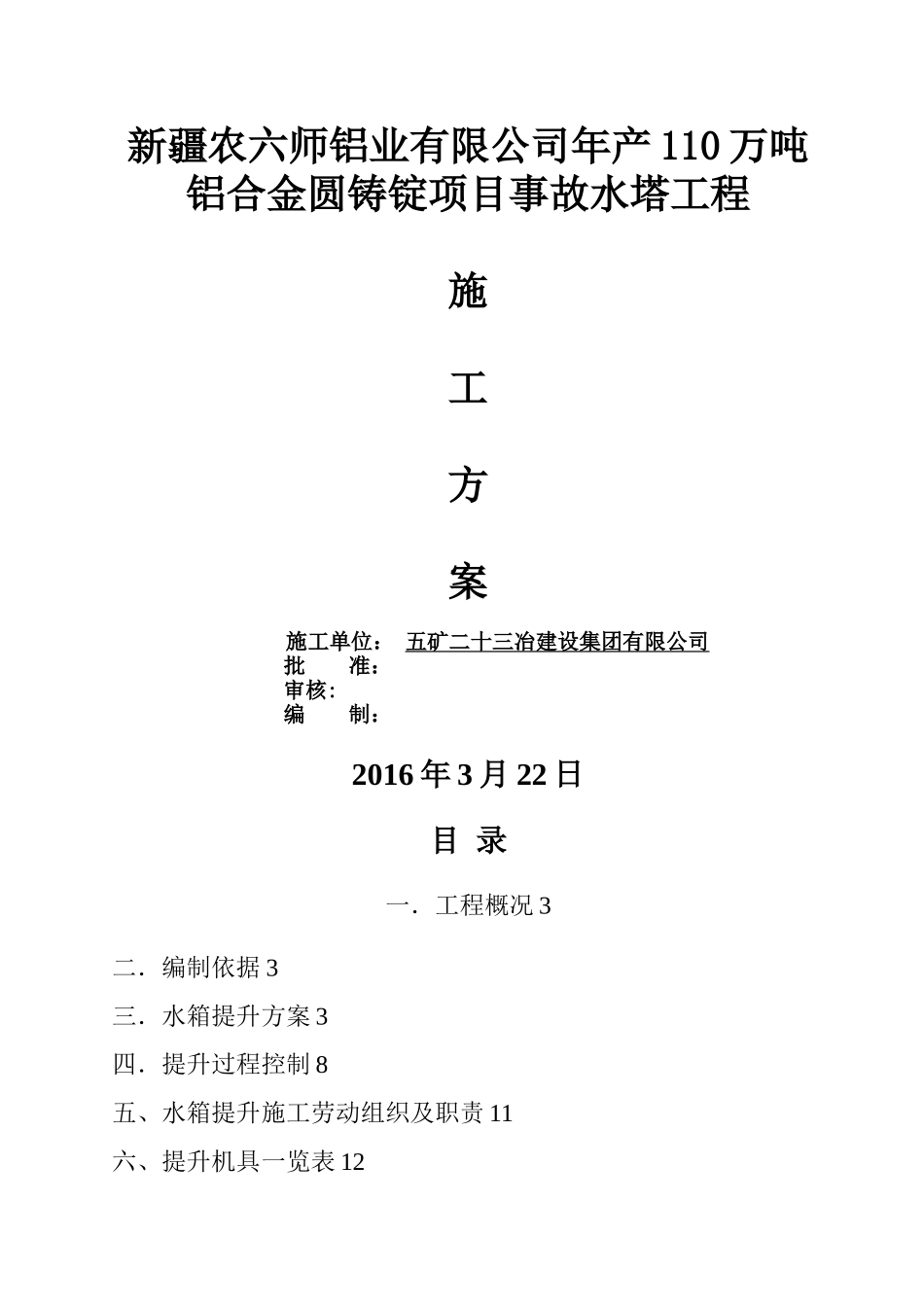

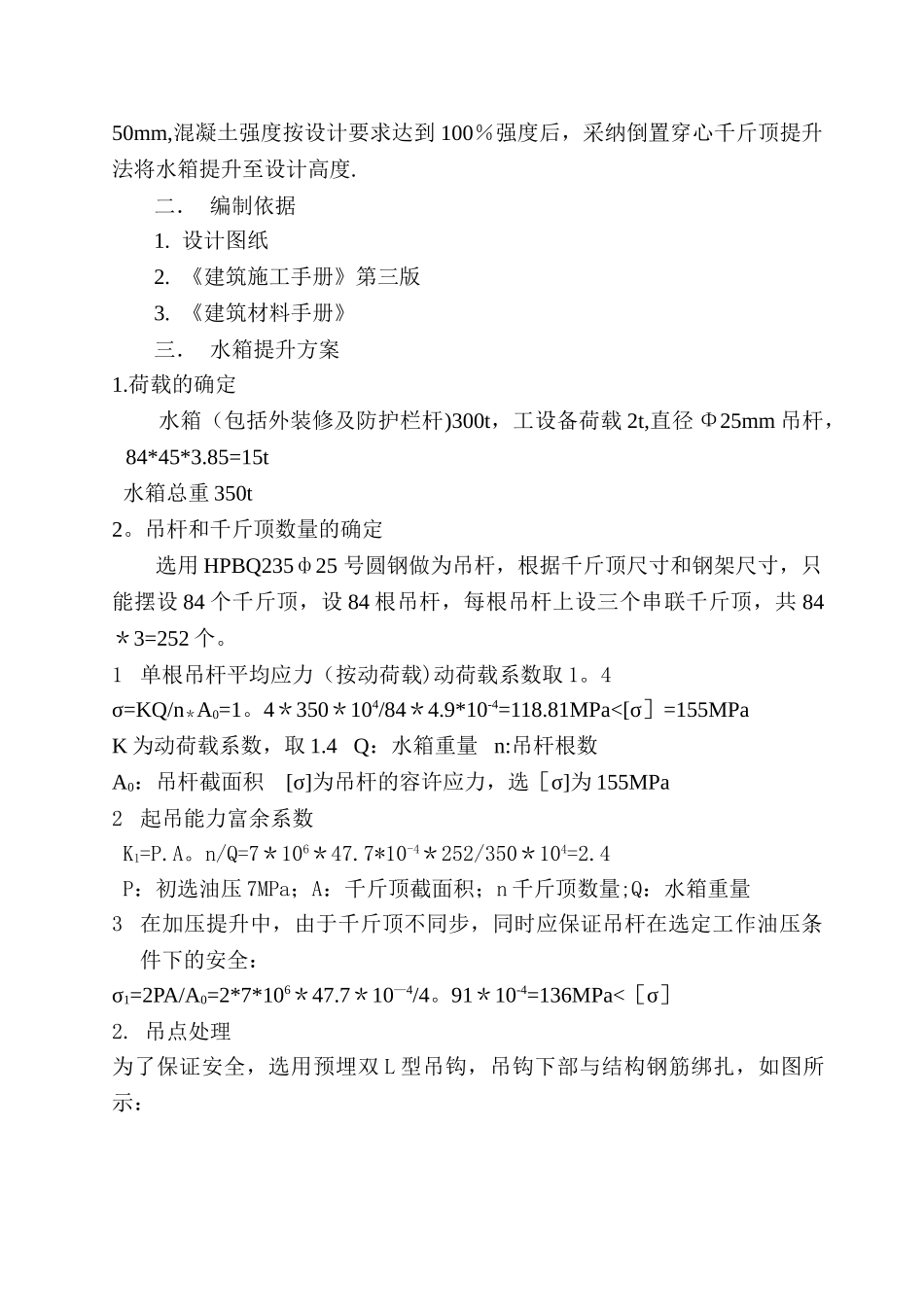

新疆农六师铝业有限公司年产 110 万吨铝合金圆铸锭项目事故水塔工程施工方案施工单位： 五矿二十三冶建设集团有限公司批 准： 审核: 编 制： 2016 年 3 月 22 日目 录一．工程概况 3二．编制依据 3三．水箱提升方案 3四．提升过程控制 8五、水箱提升施工劳动组织及职责 11六、提升机具一览表 12七、安全保证措施 12八、提升支架轴测图 13九、水箱提升应急预案 141000m3倒锥形水塔水箱提升方案一． 工程概况本工程为新疆农六师铝业有限公司年产 110 万吨铝合金圆铸锭项目事故水塔工程,本次吊装为水塔水箱，水塔有效容积为 1000 m3，有效高度为35 米总重为 300,直径 19。1m，高 10。07m，正锥和反锥分二次立模现浇,在筒身施工结束后，围绕筒身在地面预制水箱,下环梁与筒身之间间隙为50mm,混凝土强度按设计要求达到 100％强度后，采纳倒置穿心千斤顶提升法将水箱提升至设计高度.二． 编制依据1. 设计图纸2. 《建筑施工手册》第三版3. 《建筑材料手册》三． 水箱提升方案1.荷载的确定水箱（包括外装修及防护栏杆)300t，工设备荷载 2t,直径 Φ25mm 吊杆，84*45*3.85=15t水箱总重 350t2。吊杆和千斤顶数量的确定选用 HPBQ235ф25 号圆钢做为吊杆，根据千斤顶尺寸和钢架尺寸，只能摆设 84 个千斤顶，设 84 根吊杆，每根吊杆上设三个串联千斤顶，共 84＊3=252 个。1 单根吊杆平均应力（按动荷载)动荷载系数取 1。4σ=KQ/n＊A0=1。4＊350＊104/84＊4.9*10-4=118.81MPa<[σ］=155MPaK 为动荷载系数，取 1.4 Q：水箱重量 n:吊杆根数A0：吊杆截面积 [σ]为吊杆的容许应力，选［σ]为 155MPa2 起吊能力富余系数K1=P.A。n/Q=7＊106＊47.7*10-4＊252/350＊104=2.4P：初选油压 7MPa；A：千斤顶截面积；n 千斤顶数量;Q：水箱重量3 在加压提升中，由于千斤顶不同步，同时应保证吊杆在选定工作油压条件下的安全：σ1=2PA/A0=2*7*106＊47.7＊10—4/4。91＊10-4=136MPa<［σ］2. 吊点处理为了保证安全，选用预埋双 L 型吊钩，吊钩下部与结构钢筋绑扎，如图所示：L≥［σ］ A0/δ［τ］=155*106*4.91＊10—4/5*10-3*95*106=0。16m=160mm[τ］—焊接容许剪应力δ —焊缝厚度4.吊杆的对焊及焊口检验每根吊杆焊接成 45m，整体安装，吊杆受非对称循环应变力,接头对焊的质量关系到水箱提升的成败.接头用手工对焊，焊接必须打坡口，焊接必须由专业持证焊工进行对焊,焊接完成，用手提砂轮将焊口打平磨光,全...
