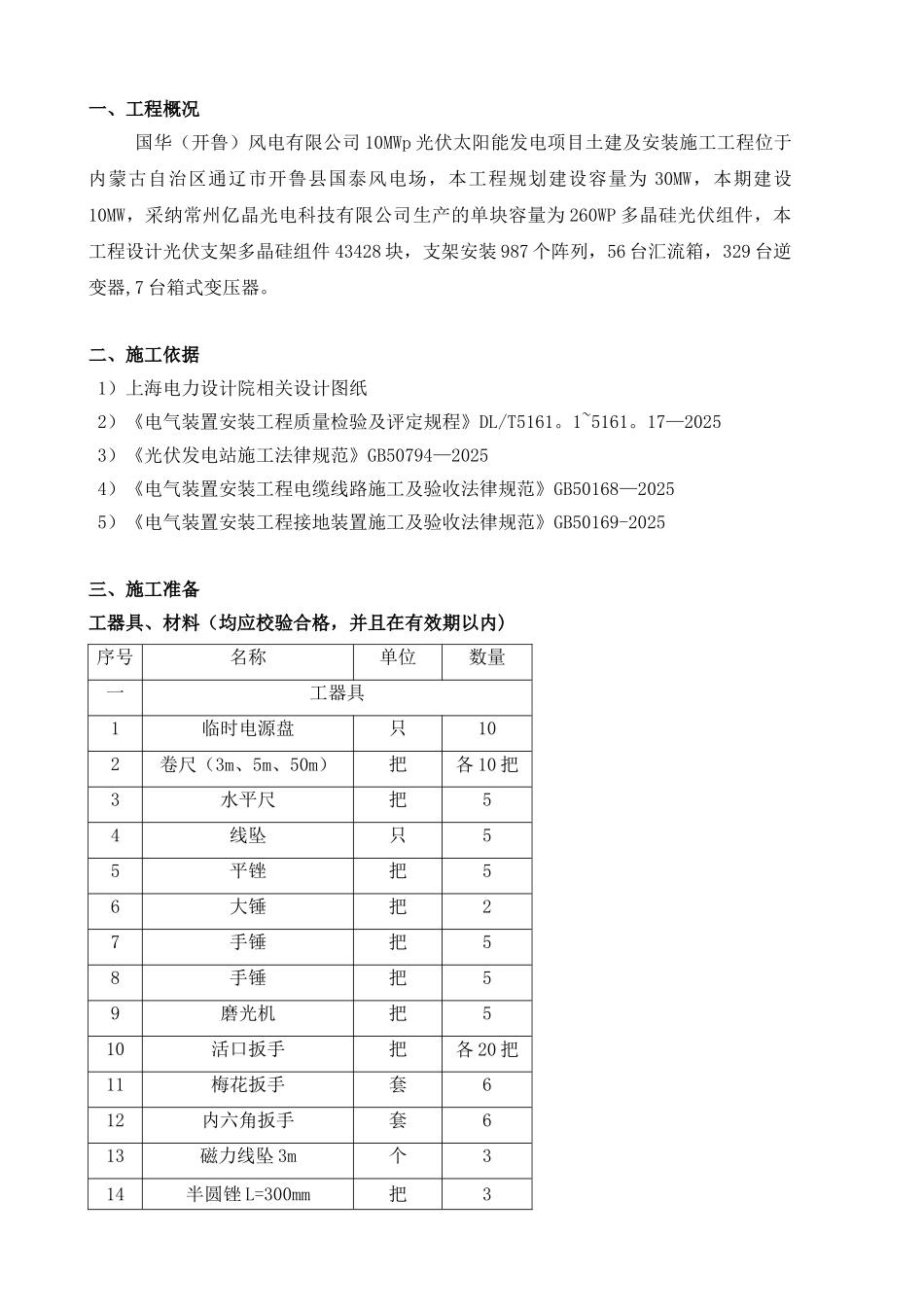

目 录一、工程概况 1二、施工依据 1三、施工准备 1四、主要施工方案 2五、工艺流程、技术标准与要求 3六、施工注意事项 7七、环保注意事项 8八、质量保证措施 8九、安全注意事项 10十、 危险因素分析及防范措施 11十一、安全文明施工措施 13一、工程概况国华（开鲁）风电有限公司 10MWp 光伏太阳能发电项目土建及安装施工工程位于内蒙古自治区通辽市开鲁县国泰风电场，本工程规划建设容量为 30MW，本期建设10MW，采纳常州亿晶光电科技有限公司生产的单块容量为 260WP 多晶硅光伏组件，本工程设计光伏支架多晶硅组件 43428 块，支架安装 987 个阵列，56 台汇流箱，329 台逆变器,7 台箱式变压器。二、施工依据1）上海电力设计院相关设计图纸 2）《电气装置安装工程质量检验及评定规程》DL/T5161。1~5161。17—20253）《光伏发电站施工法律规范》GB50794—2025 4）《电气装置安装工程电缆线路施工及验收法律规范》GB50168—2025 5）《电气装置安装工程接地装置施工及验收法律规范》GB50169-2025三、施工准备工器具、材料（均应校验合格，并且在有效期以内)序号名称单位数量一工器具1临时电源盘只102卷尺（3m、5m、50m）把各 10 把3水平尺把54线坠只55平锉把56大锤把27手锤把58手锤把59磨光机把510活口扳手把各 20 把11梅花扳手套612内六角扳手套613磁力线坠 3m个314半圆锉 L=300mm把315直角拐尺 1000×500mm把319平口螺丝刀把520十字螺丝刀把521木柄铁尖锨 S518把2022电缆盘支架付5二施工机械1挖掘机辆32砂轮无齿锯 J3GA-400台53逆变电焊机 ZX7—400C台54电钻把105无齿锯台36发电机台6三劳动力1电焊工名52安装工名1203辅助工名20四运输机械1汽车吊辆12运输车辆5安全用具：安全帽、绝缘手套、防护眼镜、焊工手套若干.四、主要施工方案1、光伏支架安装前应根据图纸设计要求检查设备支架、组件到货正确无误，支架焊接及刷漆良好,组件外观良好、无损伤。2、根据图纸设计情况及支架到货情况,光伏支架采纳螺栓连接的安装方式。3、光伏支架安装完成后应及时组织进行验收，支架应平直、无变形。支架安装横平竖直，符合设计要求，支架朝向一致.4、根据厂家组件安装要求，使用螺栓或压块安装光伏组件，光伏组件安装应牢固可靠、平整美观。5、汇流箱支架采纳热镀锌槽钢、热镀锌角钢制作,焊接后使用热镀锌螺栓固定到光伏支架上。6、直流汇流电缆采纳挖沟直埋敷设方式，电缆上、下方应根据设计要求使用软土、细砂进行防护，...
