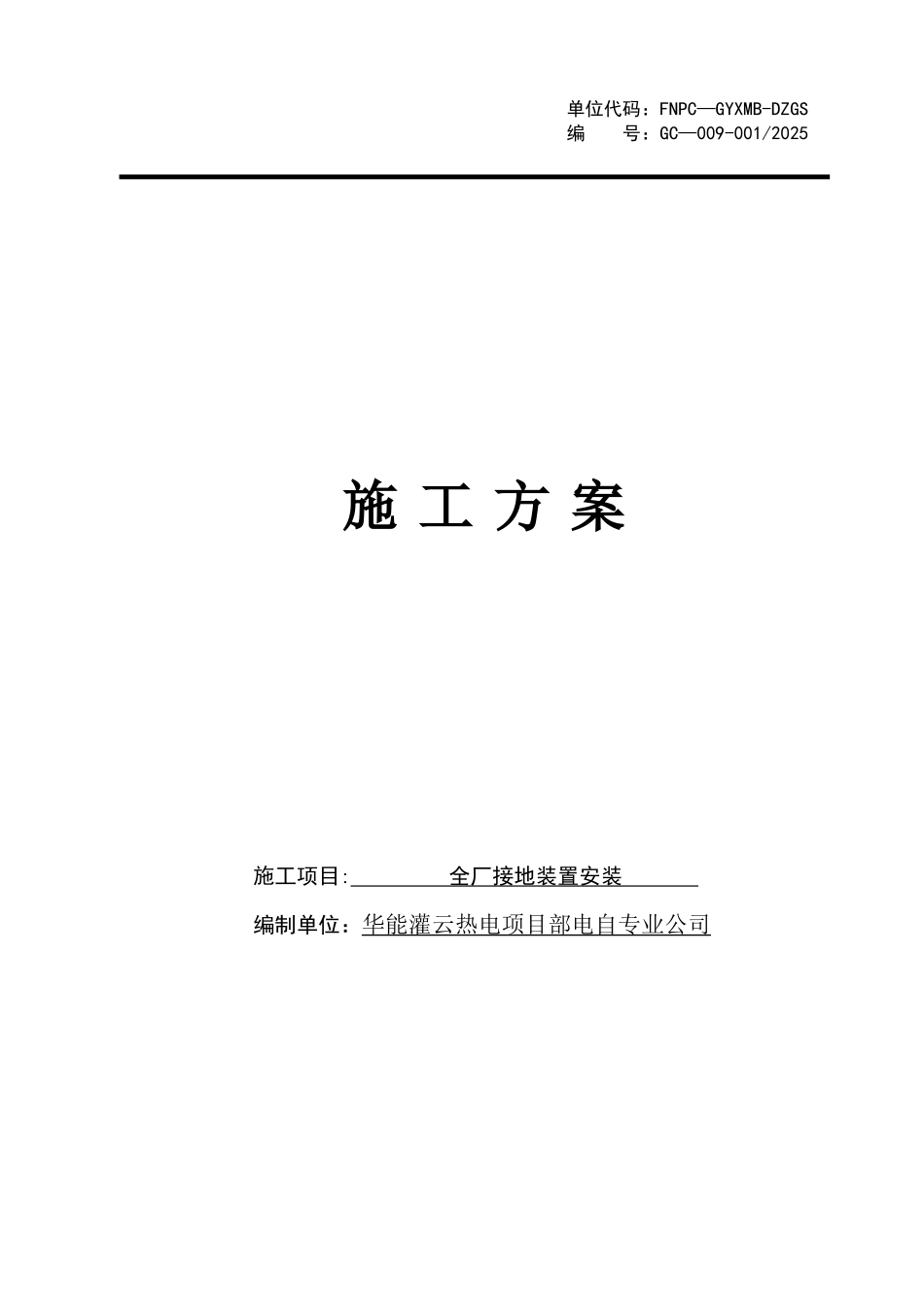

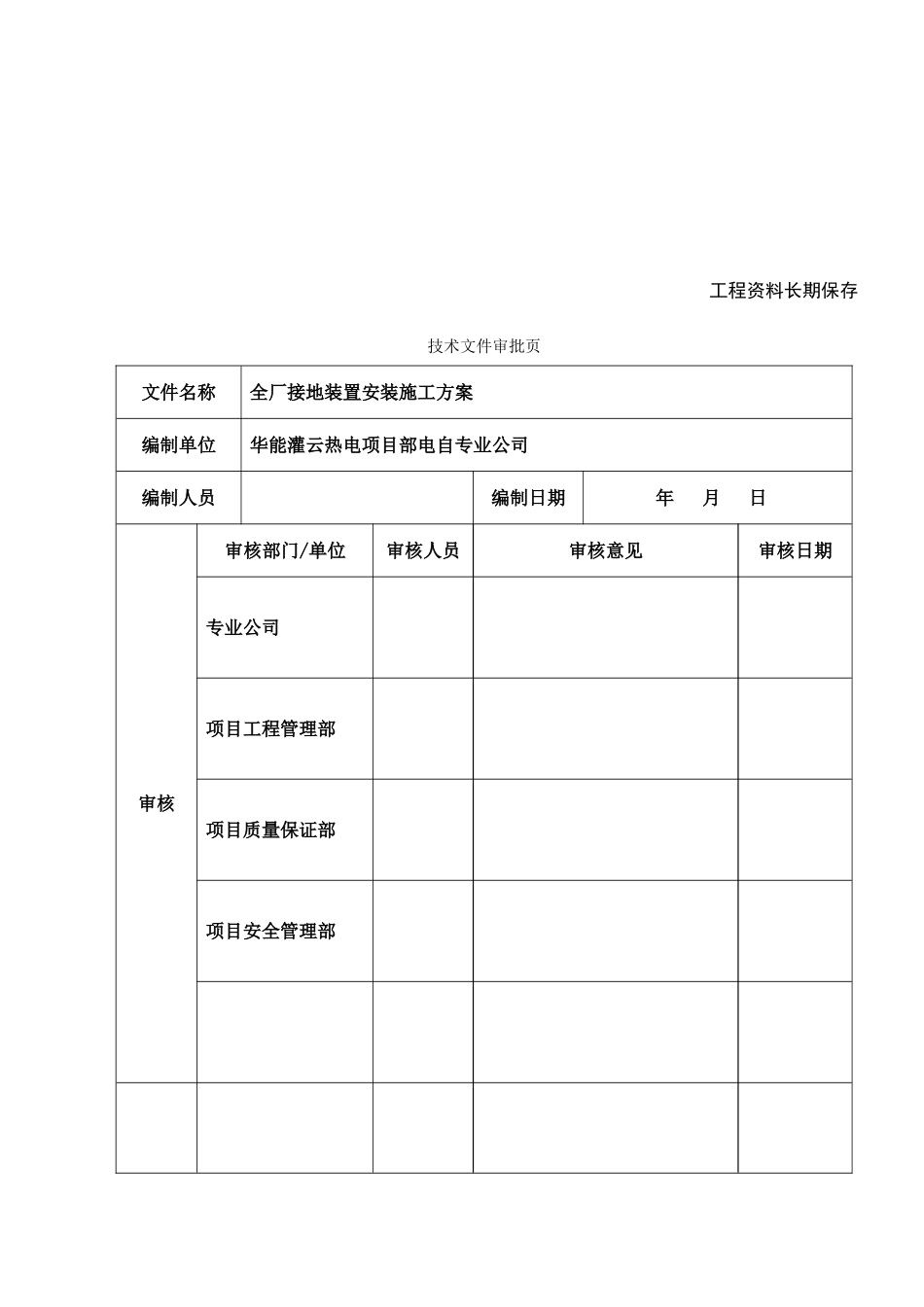

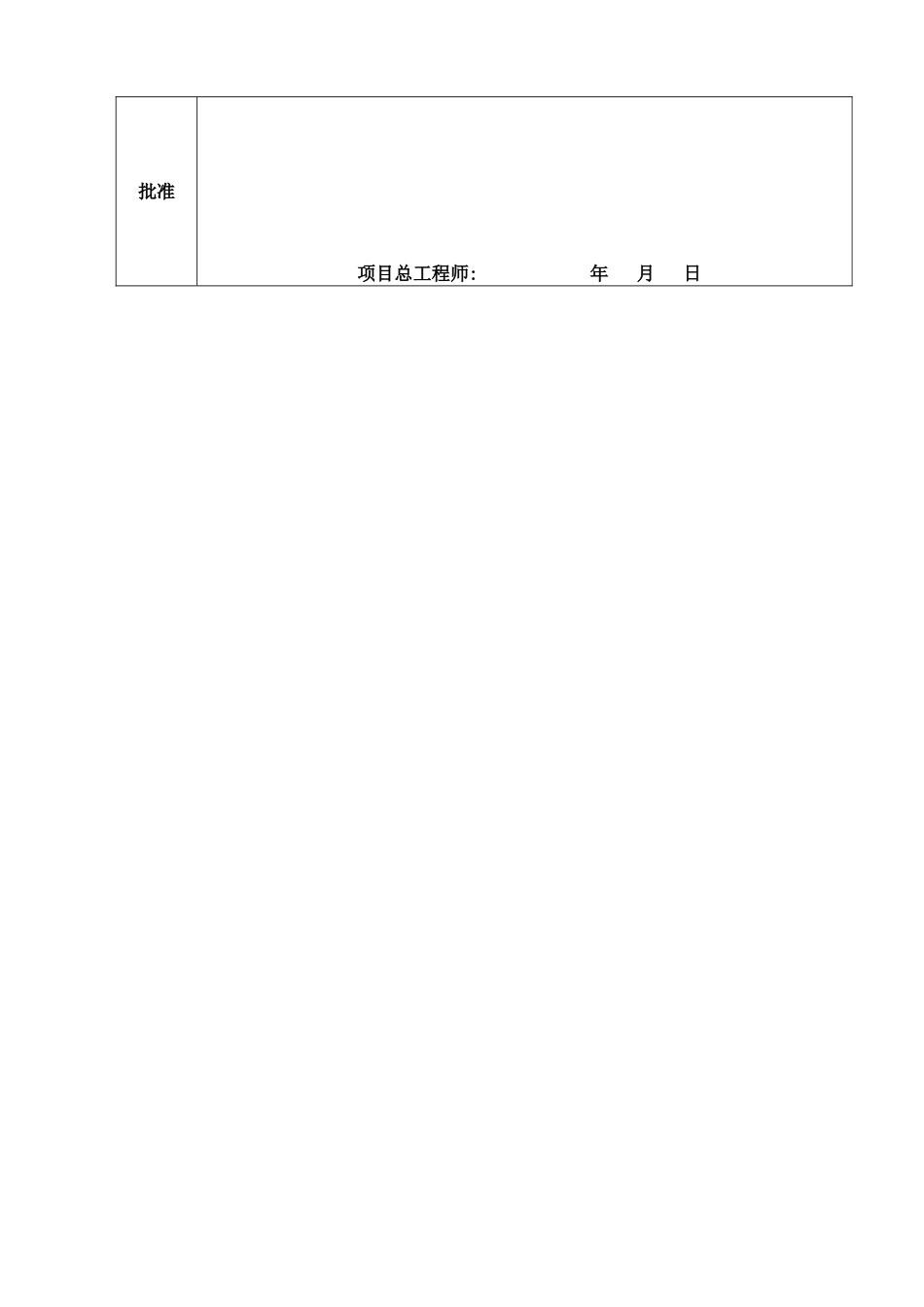

单位代码：FNPC—GYXMB-DZGS编 号：GC—009-001/2025施 工 方 案施工项目: 全厂接地装置安装 编制单位：华能灌云热电项目部电自专业公司工程资料长期保存技术文件审批页文件名称全厂接地装置安装施工方案编制单位华能灌云热电项目部电自专业公司编制人员编制日期年 月 日审核审核部门/单位审核人员审核意见审核日期专业公司项目工程管理部项目质量保证部项目安全管理部批准 项目总工程师: 年 月 日目 录一、编制依据 1二、工程概况、施工范围及工程量 1三、施工准备和施工条件 1四、综合进度和配合要求 1五、施工主要机具及材料 1六、主要施工方法和步骤 2七、施工质量标准和工艺要求、强制条文 4八、应注意的质量问题 7九、成品保护要求 8十、施工中的主要危险点与安全技术措施 8十一、环境保护及文明施工措施和要求 9十二、应形成的质量记录和验收级别 10十三、其它需说明问题及附录、附加的各种相关必备内容 10十四、附录 10交底培训记录交底页交底培训结果交底页施工小组安全联保卡联保卡施工方案执行过程自查记录自查记录施工方案执行过程不符合整改记录整改记录施工方案验证记录验证记录一、编制依据1。1 强制性条文执行、火力发电工程建设标准（电气分册)。1。2 江苏设计院接地图纸.1。3《电气装置安装工程接地装置施工及验收法律规范》(GB50169—2025）。1。4 电气装置安装工程质量检验及评定规程（DL/T5161。1~5161.17—-2025）。1.5《施工组织总设计》。1.6《职业安全卫生管理方案》(2025 年版).1。7《环境管理方案》（2025 年版）以及《职业病防治法》有关规定。1。8《电力建设安全工作规程》火力发电厂部分（2025 年版）.1。9 GB GB50601-2025 建筑物防雷工程施工与质量验收法律规范1.10 。现行的其他相关的规程法律规范及技术文件二、工程概况、施工范围及工程量 工程主要概况：项目名称：灌云县临港产业区燃煤热电联产项目建设地点：江苏省连云港市灌云县临港产业区工程规模：本期工程建设 3*220t/h 超高温高压燃煤锅炉和 2*B25MW 级被压汽轮机 主要工作内容是厂区主接地网及主厂房、开关厂室内接地以及设备接地敷设。材料包括 L50*50＊5 镀锌角钢接地极 L=2500mm，120 根；DN80 镀锌钢管，440m;镀锌扁钢—50*8，12700m；镀锌扁钢-40＊5,2450m。三、施工准备和施工条件相关施工图纸齐全,施工图纸经过会审.相关作业指导书已审批，技术人员已对施工人员进行技术、质量、安全交底.施工...
