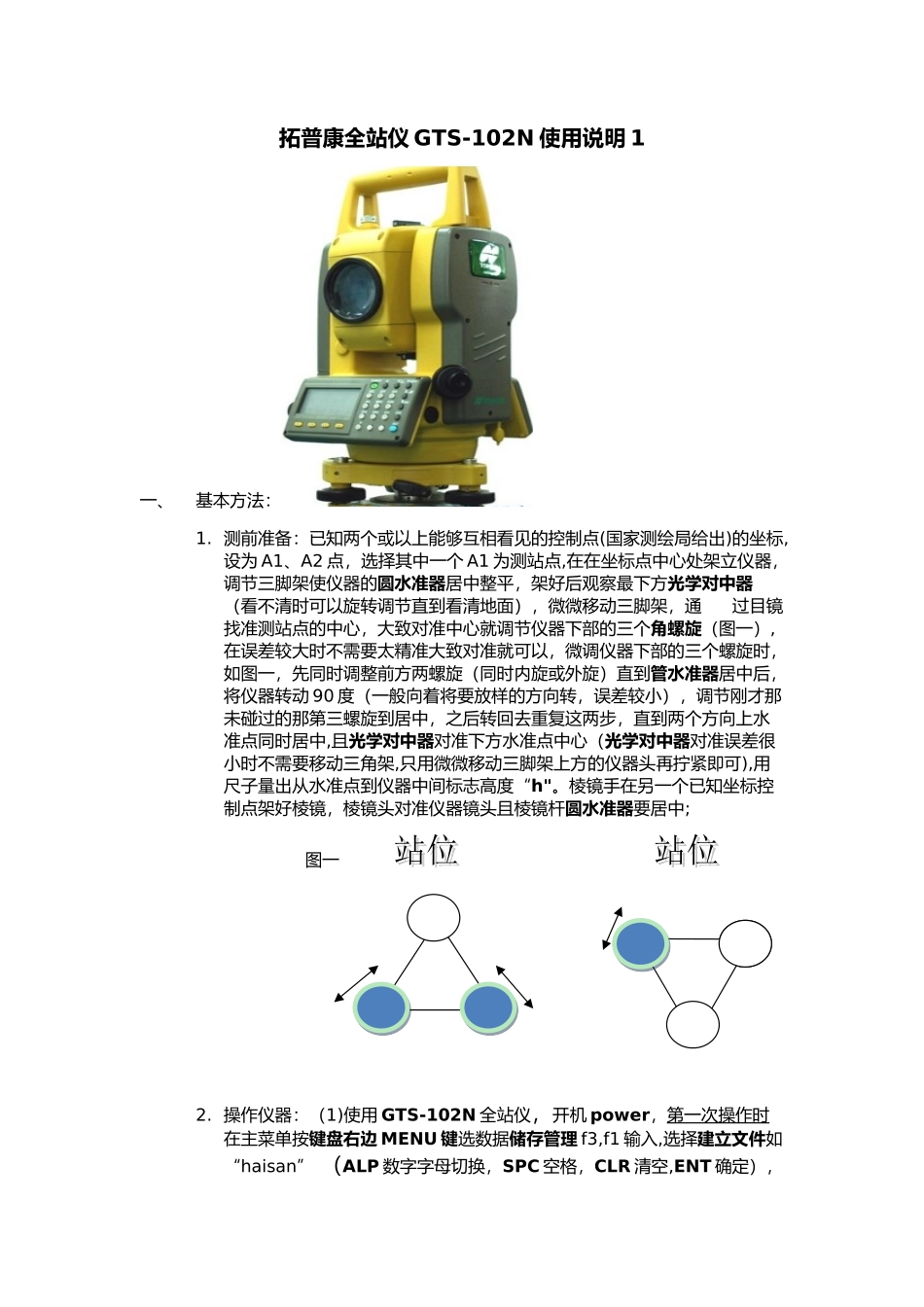

拓普康全站仪 GTS-102N 使用说明 1一、基本方法：1
测前准备：已知两个或以上能够互相看见的控制点(国家测绘局给出)的坐标,设为 A1、A2 点，选择其中一个 A1 为测站点,在在坐标点中心处架立仪器，调节三脚架使仪器的圆水准器居中整平，架好后观察最下方光学对中器（看不清时可以旋转调节直到看清地面），微微移动三脚架，通 过目镜找准测站点的中心，大致对准中心就调节仪器下部的三个角螺旋（图一）,在误差较大时不需要太精准大致对准就可以，微调仪器下部的三个螺旋时，如图一，先同时调整前方两螺旋（同时内旋或外旋）直到管水准器居中后，将仪器转动 90 度（一般向着将要放样的方向转，误差较小），调节刚才那未碰过的那第三螺旋到居中，之后转回去重复这两步，直到两个方向上水准点同时居中,且光学对中器对准下方水准点中心（光学对中器对准误差很小时不需要移动三角架,只用微微移动三脚架上方的仪器头再拧紧即可),用尺子量出从水准点到仪器中间标志高度“h"
棱镜手在另一个已知坐标控制点架好棱镜，棱镜头对准仪器镜头且棱镜杆圆水准器要居中; 图一 2
操作仪器：（1)使用 GTS-102N 全站仪，开机 power，第一次操作时在主菜单按键盘右边 MENU 键选数据储存管理 f3,f1 输入,选择建立文件如“haisan” （ALP 数字字母切换，SPC 空格，CLR 清空,ENT 确定），把已知测站点的坐标编号、输入(x、y、z）保存,至少 2 坐标点，再选择放样；下一次可以直接在 MENU 选择放样,调用此文件就可以了；（2）回到主菜单，选择放样，输入测站点坐标，也可以选择调用这此点，输入刚才卷尺量得的仪器高“h"，那么全站仪就照准了仪器下方的测站点中心；（3)棱镜手到另一个已知的控制点架好棱镜,先在粗瞄准器下大致对准棱镜，旋转调节全站仪镜头对准棱镜底的针尖，之后垂直方向上对准棱镜，对准后调节水
