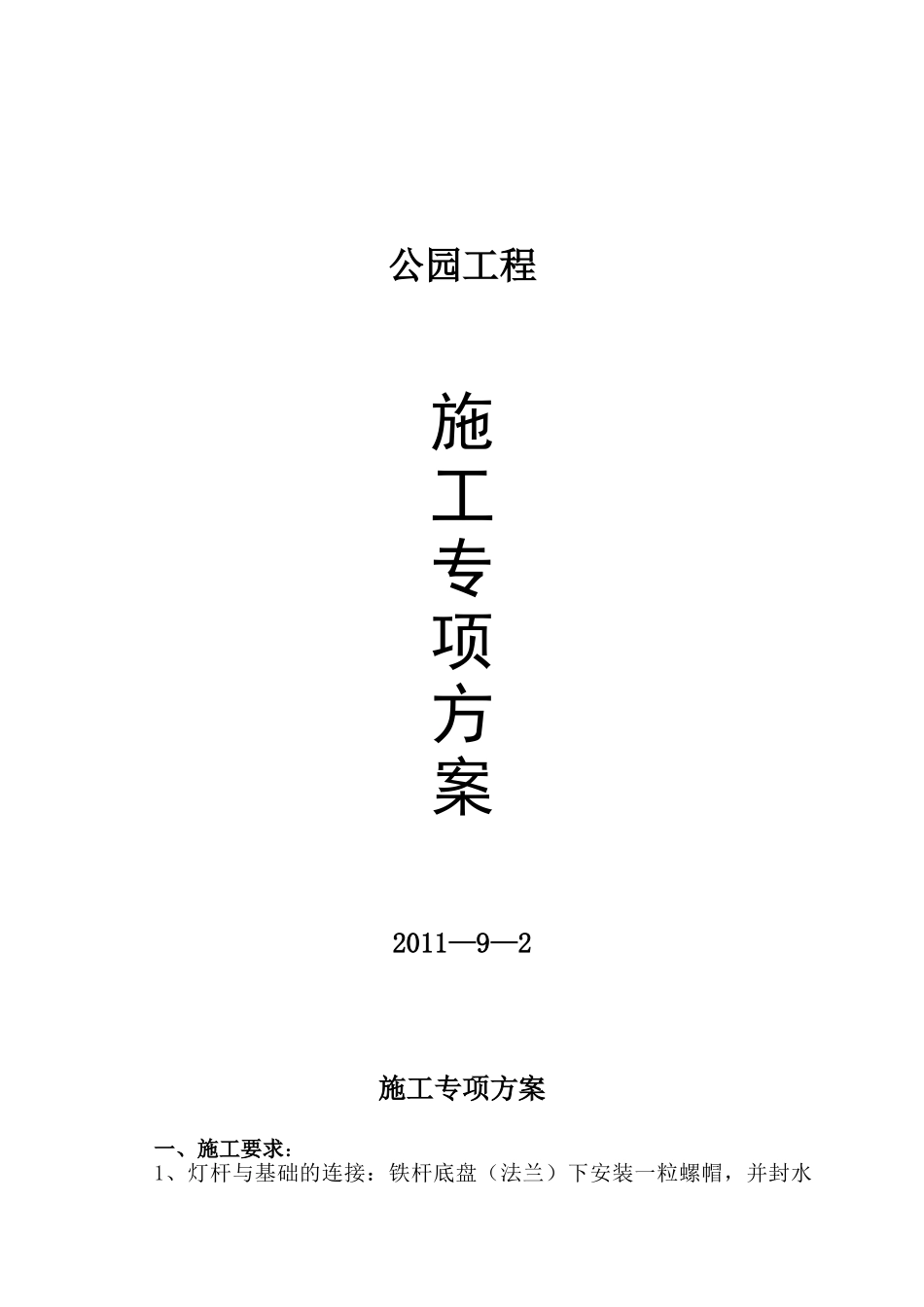

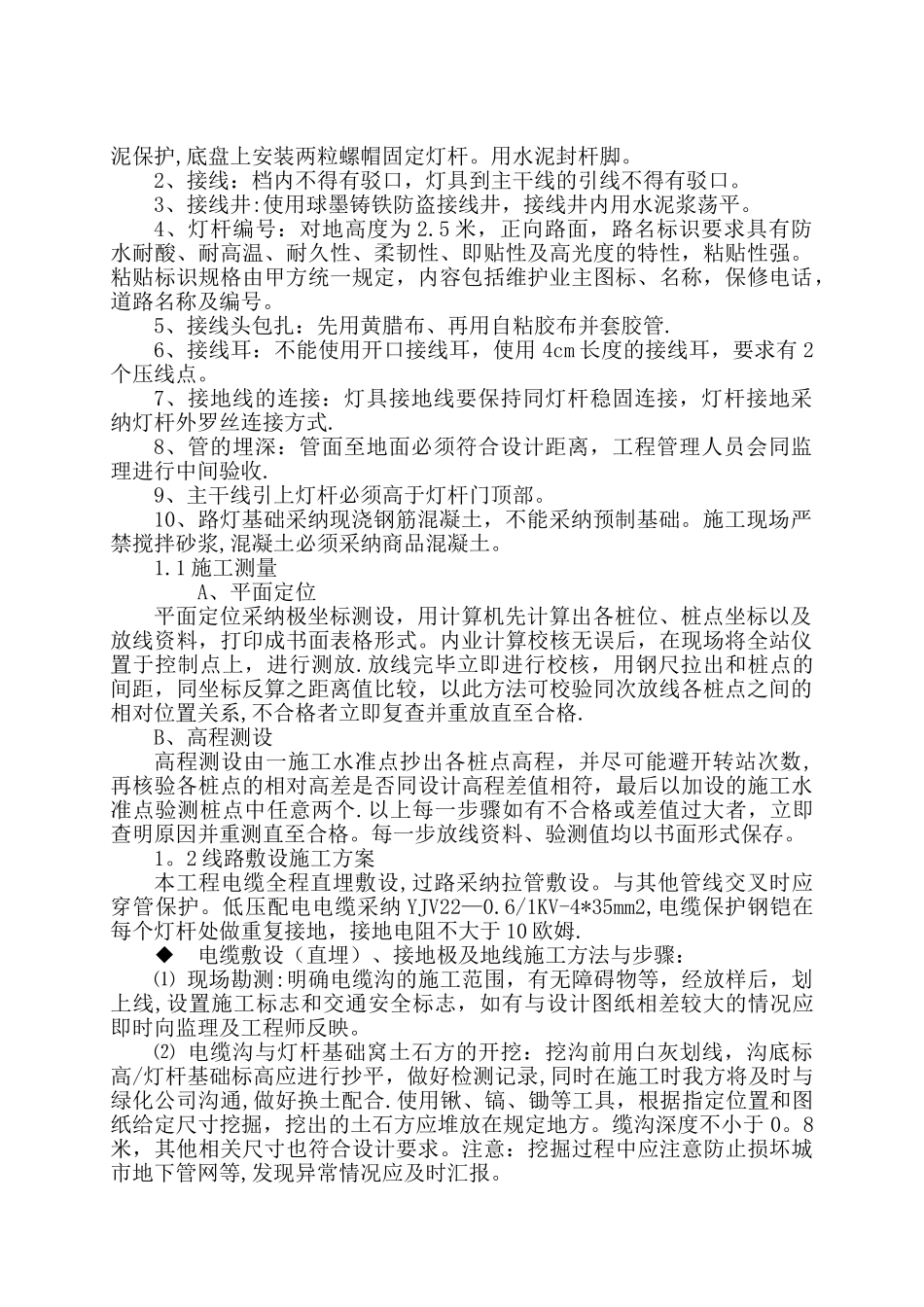

公园工程施工专项方案2011—9—2施工专项方案一、施工要求：1、灯杆与基础的连接：铁杆底盘（法兰）下安装一粒螺帽，并封水泥保护,底盘上安装两粒螺帽固定灯杆。用水泥封杆脚。2、接线：档内不得有驳口，灯具到主干线的引线不得有驳口。3、接线井:使用球墨铸铁防盗接线井，接线井内用水泥浆荡平。4、灯杆编号：对地高度为 2.5 米，正向路面，路名标识要求具有防水耐酸、耐高温、耐久性、柔韧性、即贴性及高光度的特性，粘贴性强。粘贴标识规格由甲方统一规定，内容包括维护业主图标、名称，保修电话，道路名称及编号。5、接线头包扎：先用黄腊布、再用自粘胶布并套胶管.6、接线耳：不能使用开口接线耳，使用 4cm 长度的接线耳，要求有 2个压线点。7、接地线的连接：灯具接地线要保持同灯杆稳固连接，灯杆接地采纳灯杆外罗丝连接方式.8、管的埋深：管面至地面必须符合设计距离，工程管理人员会同监理进行中间验收.9、主干线引上灯杆必须高于灯杆门顶部。10、路灯基础采纳现浇钢筋混凝土，不能采纳预制基础。施工现场严禁搅拌砂浆,混凝土必须采纳商品混凝土。1.1 施工测量 A、平面定位平面定位采纳极坐标测设，用计算机先计算出各桩位、桩点坐标以及放线资料，打印成书面表格形式。内业计算校核无误后，在现场将全站仪置于控制点上，进行测放.放线完毕立即进行校核，用钢尺拉出和桩点的间距，同坐标反算之距离值比较，以此方法可校验同次放线各桩点之间的相对位置关系,不合格者立即复查并重放直至合格.B、高程测设高程测设由一施工水准点抄出各桩点高程，并尽可能避开转站次数,再核验各桩点的相对高差是否同设计高程差值相符，最后以加设的施工水准点验测桩点中任意两个.以上每一步骤如有不合格或差值过大者，立即查明原因并重测直至合格。每一步放线资料、验测值均以书面形式保存。1。2 线路敷设施工方案本工程电缆全程直埋敷设,过路采纳拉管敷设。与其他管线交叉时应穿管保护。低压配电电缆采纳 YJV22—0.6/1KV-4*35mm2,电缆保护钢铠在每个灯杆处做重复接地，接地电阻不大于 10 欧姆.◆ 电缆敷设（直埋）、接地极及地线施工方法与步骤：⑴ 现场勘测:明确电缆沟的施工范围，有无障碍物等，经放样后，划上线,设置施工标志和交通安全标志，如有与设计图纸相差较大的情况应即时向监理及工程师反映。⑵ 电缆沟与灯杆基础窝土石方的开挖：挖沟前用白灰划线，沟底标高/灯杆基础标高应进行抄平，做好检测记录,同时在施工时我方将及时与绿化公...
