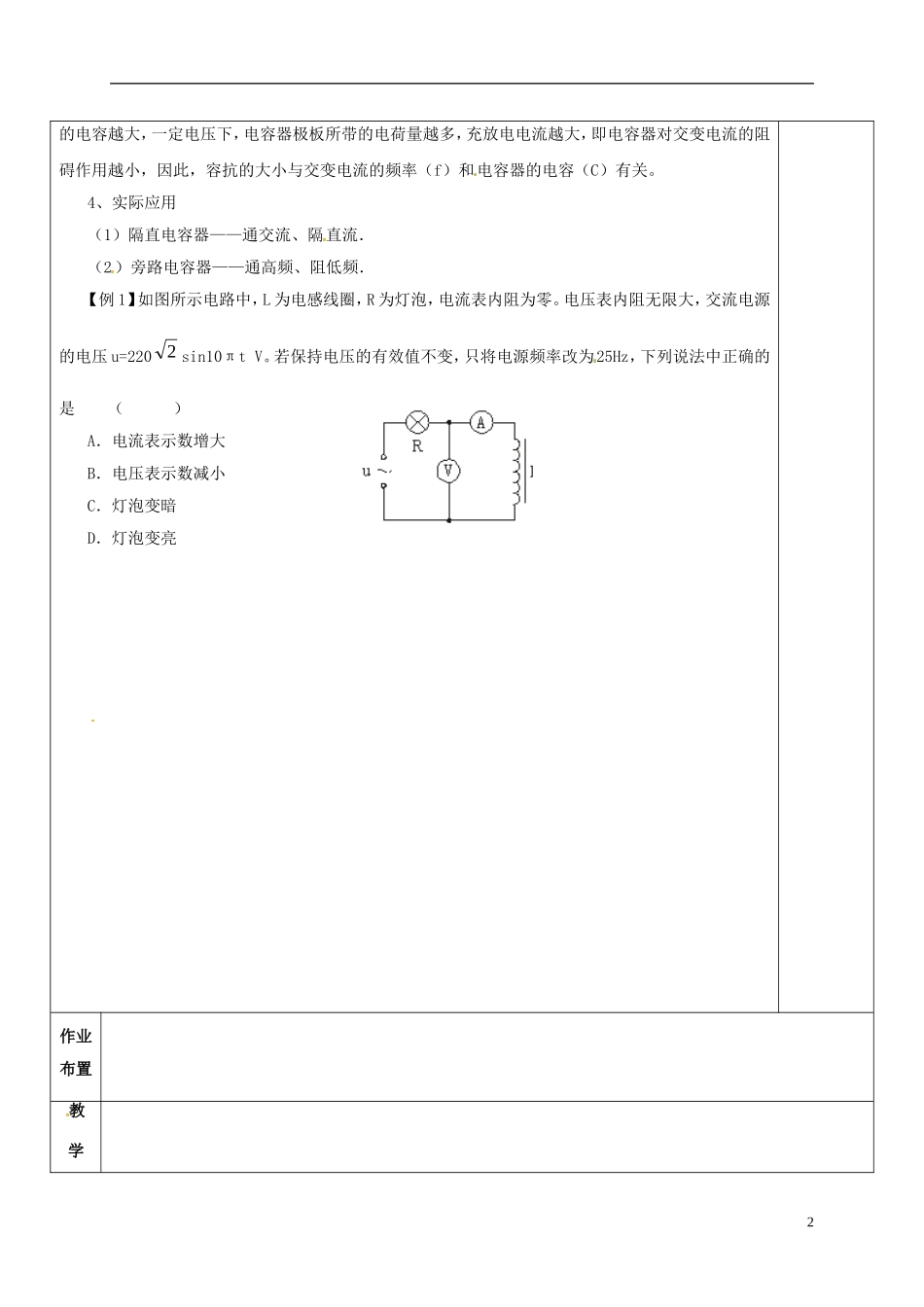

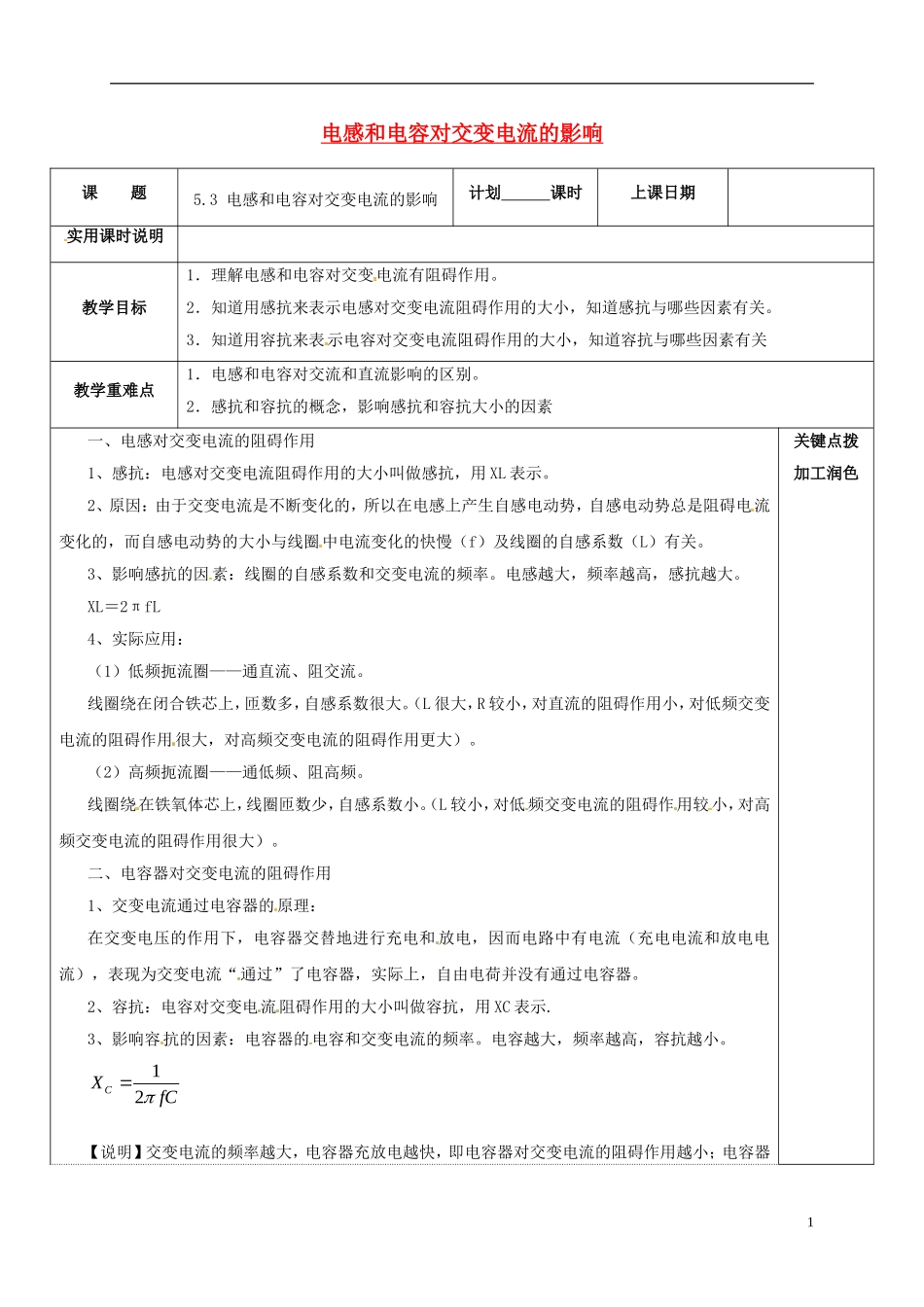

电感和电容对交变电流的影响课 题5.3 电感和电容对交变电流的影响计划 课时上课日期实用课时说明教学目标1．理解电感和电容对交变电流有阻碍作用。2．知道用感抗来表示电感对交变电流阻碍作用的大小，知道感抗与哪些因素有关。3．知道用容抗来表示电容对交变电流阻碍作用的大小，知道容抗与哪些因素有关教学重难点1．电感和电容对交流和直流影响的区别。2．感抗和容抗的概念，影响感抗和容抗大小的因素一、电感对交变电流的阻碍作用1、感抗：电感对交变电流阻碍作用的大小叫做感抗，用 XL 表示。2、原因：由于交变电流是不断变化的，所以在电感上产生自感电动势，自感电动势总是阻碍电流变化的，而自感电动势的大小与线圈中电流变化的快慢（f）及线圈的自感系数（L）有关。3、影响感抗的因素：线圈的自感系数和交变电流的频率。电感越大，频率越高，感抗越大。XL＝2πfL4、实际应用：（1）低频扼流圈——通直流、阻交流。线圈绕在闭合铁芯上，匝数多，自感系数很大。（L 很大，R 较小，对直流的阻碍作用小，对低频交变电流的阻碍作用很大，对高频交变电流的阻碍作用更大）。（2）高频扼流圈——通低频、阻高频。线圈绕在铁氧体芯上，线圈匝数少，自感系数小。（L 较小，对低频交变电流的阻碍作用较小，对高频交变电流的阻碍作用很大）。二、电容器对交变电流的阻碍作用1、交变电流通过电容器的原理：在交变电压的作用下，电容器交替地进行充电和 放电，因而电路中有电流（充电电流和放电电流），表现为交变电流“通过”了电容器，实际上，自由电荷并没有通过电容器。2、容抗：电容对交变电流阻碍作用的大小叫做容抗，用 XC 表示.3、影响容抗的因素：电容器的电容和交变电流的频率。电容越大，频率越高，容抗越小。12CXfC【说明】交变电流的频率越大，电容器充放电越快，即电容器对交变电流的阻碍作用越小；电容器关键点拨加工润色1的电容越大，一定电压下，电容器极板所带的电荷量越多，充放电电流越大，即电容器对交变电流的阻碍作用越小，因此，容抗的大小与交变电流的频率（f）和电容器的电容（C）有关。4、实际应用（1）隔直电容器——通交流、隔直流．（2）旁路电容器——通高频、阻低频．【例 1】如图所示电路中，L 为电感线圈，R 为灯泡，电流表内阻为零。电压表内阻无限大，交流电源的电压 u=2202 sin10πt V。若保持电压的有效值不变，只将电源频率改为25Hz，下列说法中正确的是 （ ）A．电流表示数增大B．电压表示数减小C．灯泡变暗D．灯泡变亮作业布置教学2心得 3
