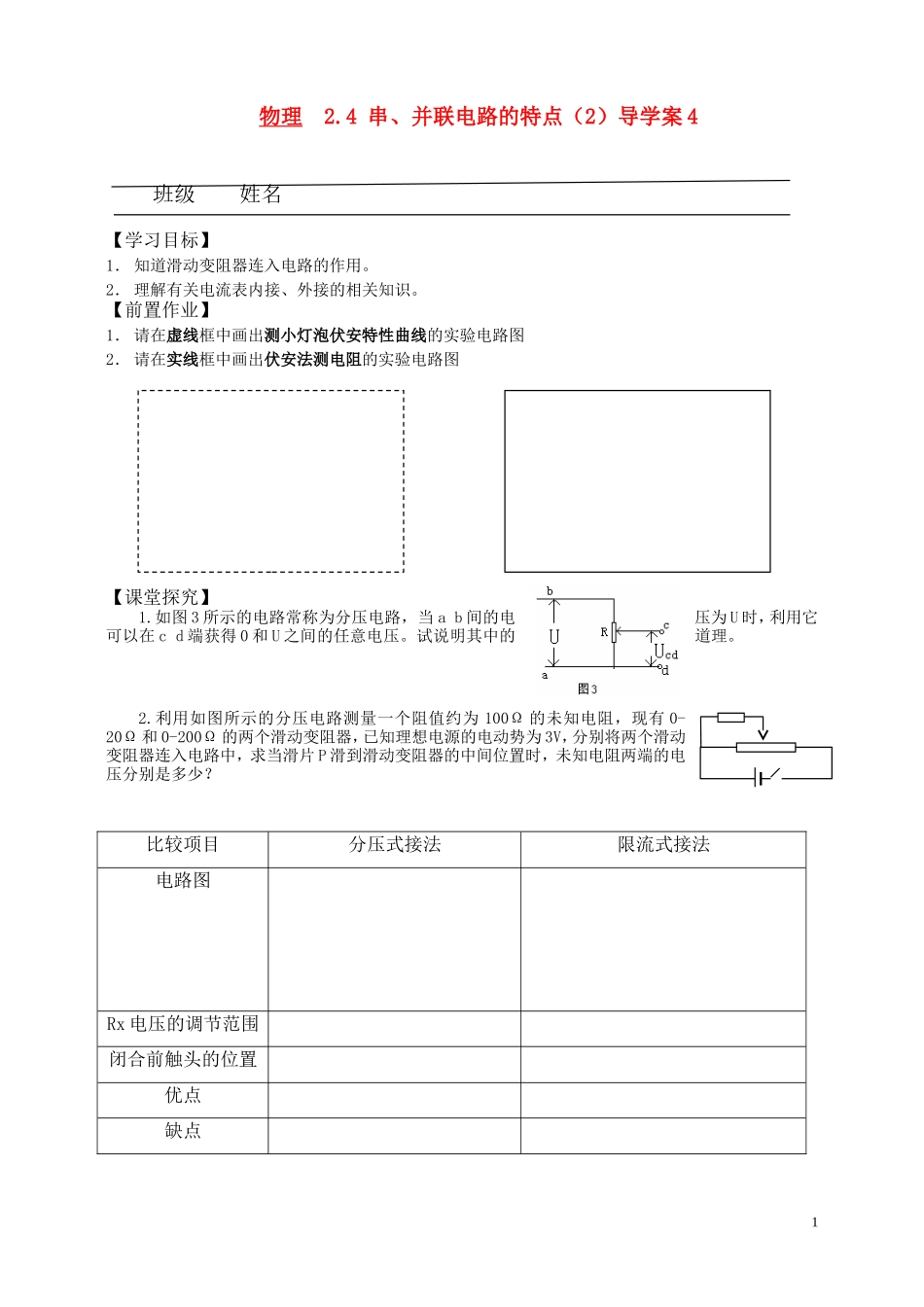

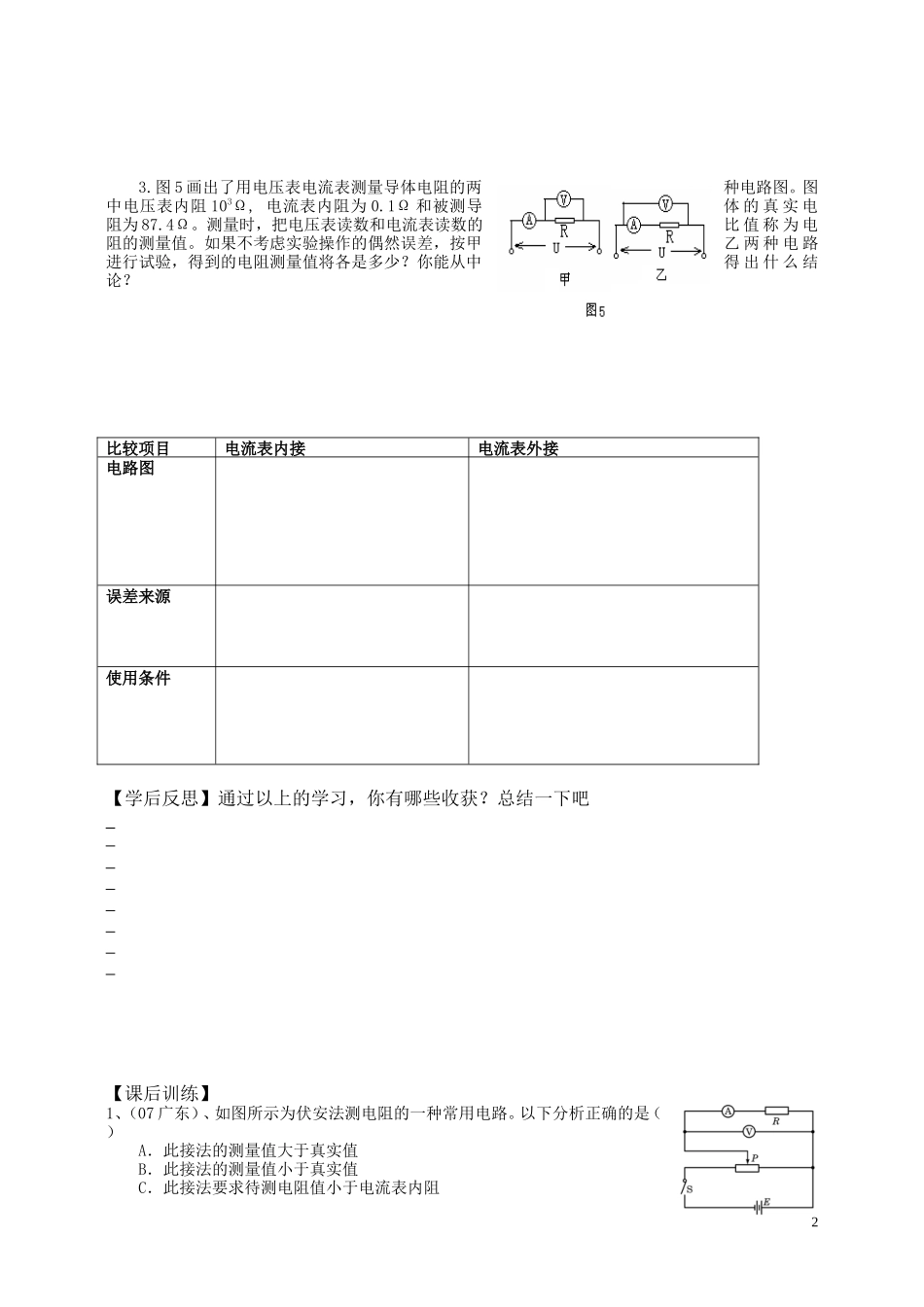

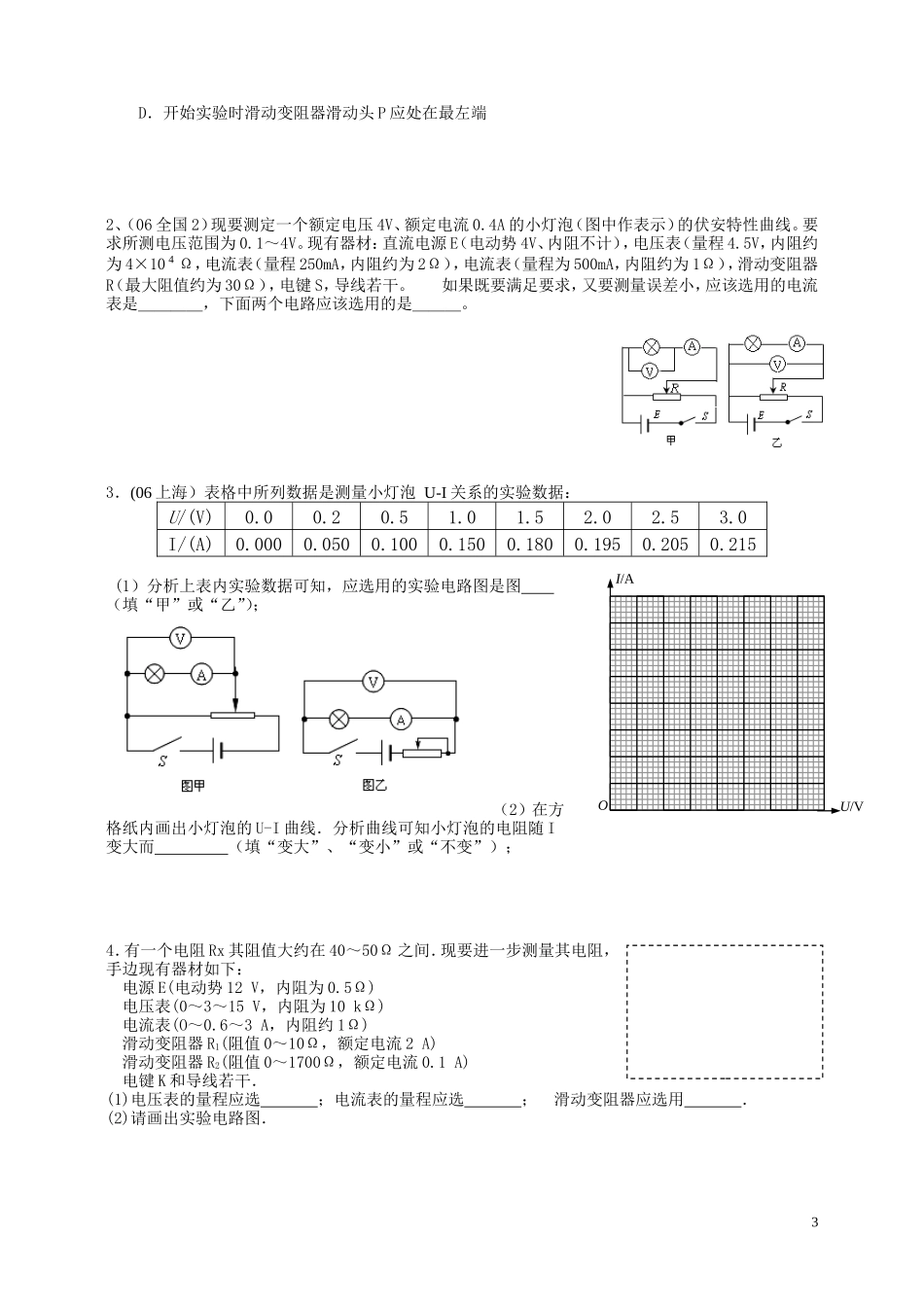

物理 2.4 串、并联电路的特点（2）导学案 4 班级 姓名 【学习目标】1． 知道滑动变阻器连入电路的作用。2． 理解有关电流表内接、外接的相关知识。【前置作业】1． 请在虚线框中画出测小灯泡伏安特性曲线的实验电路图2． 请在实线框中画出伏安法测电阻的实验电路图【课堂探究】1.如图 3 所示的电路常称为分压电路，当 a b 间的电压为 U 时，利用它可以在 c d 端获得 0 和 U 之间的任意电压。试说明其中的道理。2.利用如图所示的分压电路测量一个阻值约为 100Ω 的未知电阻，现有 0-20Ω 和 0-200Ω 的两个滑动变阻器，已知理想电源的电动势为 3V，分别将两个滑动变阻器连入电路中，求当滑片 P 滑到滑动变阻器的中间位置时，未知电阻两端的电压分别是多少？比较项目分压式接法限流式接法电路图Rx 电压的调节范围闭合前触头的位置优点缺点13.图 5 画出了用电压表电流表测量导体电阻的两种电路图。图中电压表内阻 103Ω, 电流表内阻为 0.1Ω 和被测导体 的 真 实 电阻为 87.4Ω。测量时，把电压表读数和电流表读数的比 值 称 为 电阻的测量值。如果不考虑实验操作的偶然误差，按甲乙 两 种 电 路进行试验，得到的电阻测量值将各是多少？你能从中得 出 什 么 结论？比较项目电流表内接电流表外接电路图误差来源使用条件【学后反思】通过以上的学习，你有哪些收获？总结一下吧 【课后训练】1、（07 广东）、如图所示为伏安法测电阻的一种常用电路。以下分析正确的是（ ）A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻2D．开始实验时滑动变阻器滑动头 P 应处在最左端2、（06 全国 2）现要测定一个额定电压 4V、额定电流 0.4A 的小灯泡（图中作表示）的伏安特性曲线。要求所测电压范围为 0.1～4V。现有器材：直流电源 E（电动势 4V、内阻不计），电压表（量程 4.5V，内阻约为 4×10 4 Ω，电流表（量程 250mA，内阻约为 2Ω），电流表（量程为 500mA，内阻约为 1Ω），滑动变阻器R（最大阻值约为 30Ω），电键 S，导线若干。 如果既要满足要求，又要测量误差小，应该选用的电流表是＿＿＿＿，下面两个电路应该选用的是＿＿＿。 3．(06 上海）表格中所列数据是测量小灯泡 U-I 关系的实验数据：U/(V)0.00.20.51.01.52.02.53.0I/(A)0.0000.0500.1000.1500.1800.1950.2050.215 (1）分析上表内实验数据可知，应选用的...
