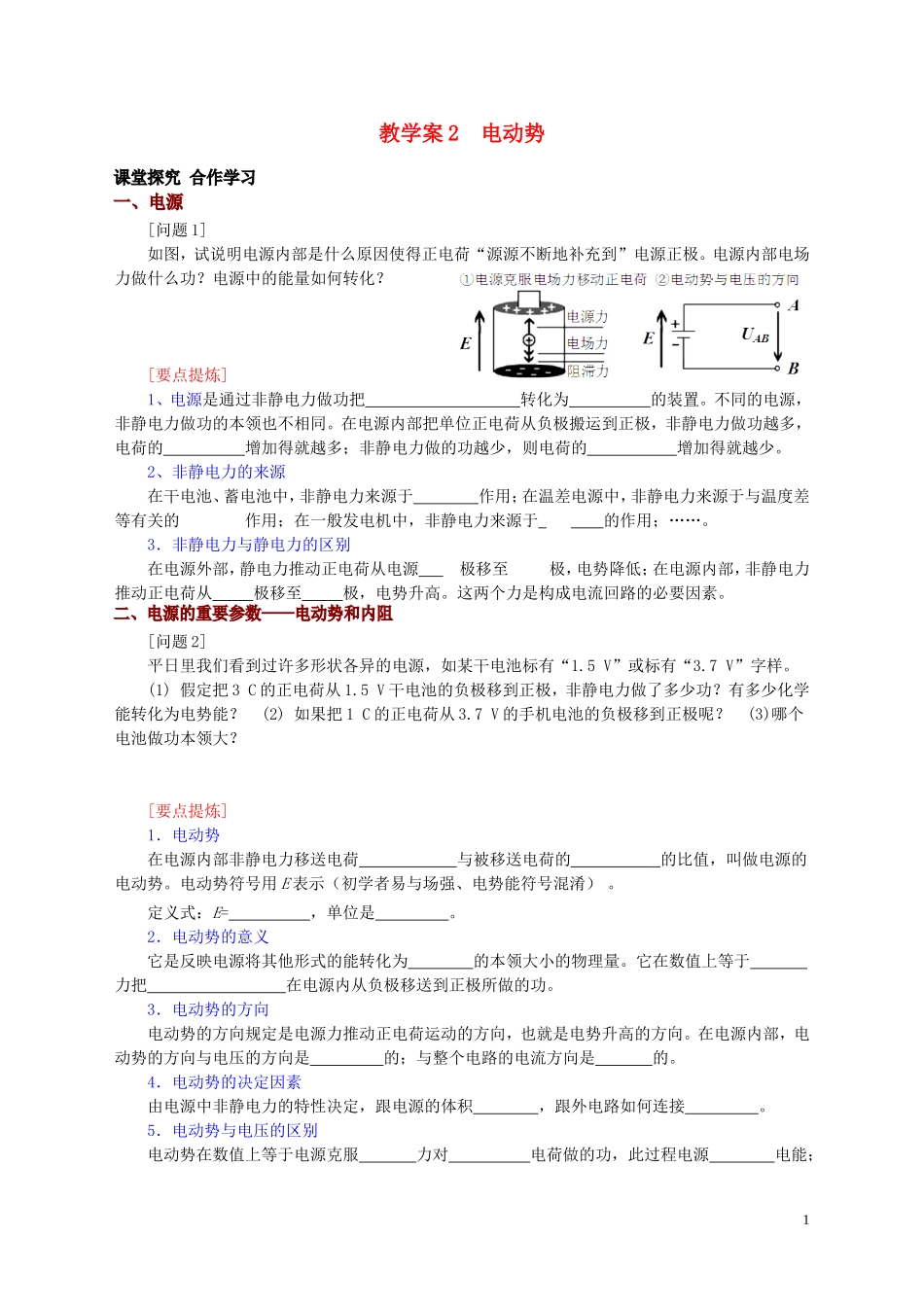

教学案 2 电动势[问题 1]如图，试说明电源内部是什么原因使得正电荷“源源不断地补充到”电源正极。电源内部电场力做什么功？电源中的能量如何转化？[要点提炼]1、电源是通过非静电力做功把 转化为 的装置。不同的电源，非静电力做功的本领也不相同。在电源内部把单位正电荷从负极搬运到正极，非静电力做功越多，电荷的 增加得就越多；非静电力做的功越少，则电荷的 增加得就越少。2、非静电力的来源在干电池、蓄电池中，非静电力来源于 作用；在温差电源中，非静电力来源于与温度差等有关的 作用；在一般发电机中，非静电力来源于 的作用；……。3．非静电力与静电力的区别在电源外部，静电力推动正电荷从电源 极移至 极，电势降低；在电源内部，非静电力推动正电荷从 极移至 极，电势升高。这两个力是构成电流回路的必要因素。[问题 2]平日里我们看到过许多形状各异的电源，如某干电池标有“1.5 V”或标有“3.7 V”字样。(1) 假定把 3 C 的正电荷从 1.5 V 干电池的负极移到正极，非静电力做了多少功？有多少化学能转化为电势能？ (2) 如果把 1 C 的正电荷从 3.7 V 的手机电池的负极移到正极呢？ (3)哪个电池做功本领大？[要点提炼]1．电动势在电源内部非静电力移送电荷 与被移送电荷的 的比值，叫做电源的电动势。电动势符号用 E 表示（初学者易与场强、电势能符号混淆） 。 定义式：E= ，单位是 。2．电动势的意义它是反映电源将其他形式的能转化为 的本领大小的物理量。它在数值上等于 力把 在电源内从负极移送到正极所做的功。3．电动势的方向电动势的方向规定是电源力推动正电荷运动的方向，也就是电势升高的方向。在电源内部，电动势的方向与电压的方向是 的；与整个电路的电流方向是 的。4．电动势的决定因素由电源中非静电力的特性决定，跟电源的体积 ，跟外电路如何连接 。5．电动势与电压的区别电动势在数值上等于电源克服 力对 电荷做的功，此过程电源 电能；1电压在数值上等于 力对 电荷做的功，此过程电路 电能。6．电源的内阻：电源内部导体 。电路接通时，由于内阻的存在，从能量转化角度看，非静电力做的功( W=qE ) (大于或小于)静电力做的功( W=qU )。即：E U (大于或小于) [思考] 1 号、2 号、5 号干电池体积依次减少，但都注明的是 1.5V，这个值指的是什么？他们的区别在哪里？ 1、关于电动势 E 的说法中正确的是 ( )A．电动势 E 的大小，与非静...
