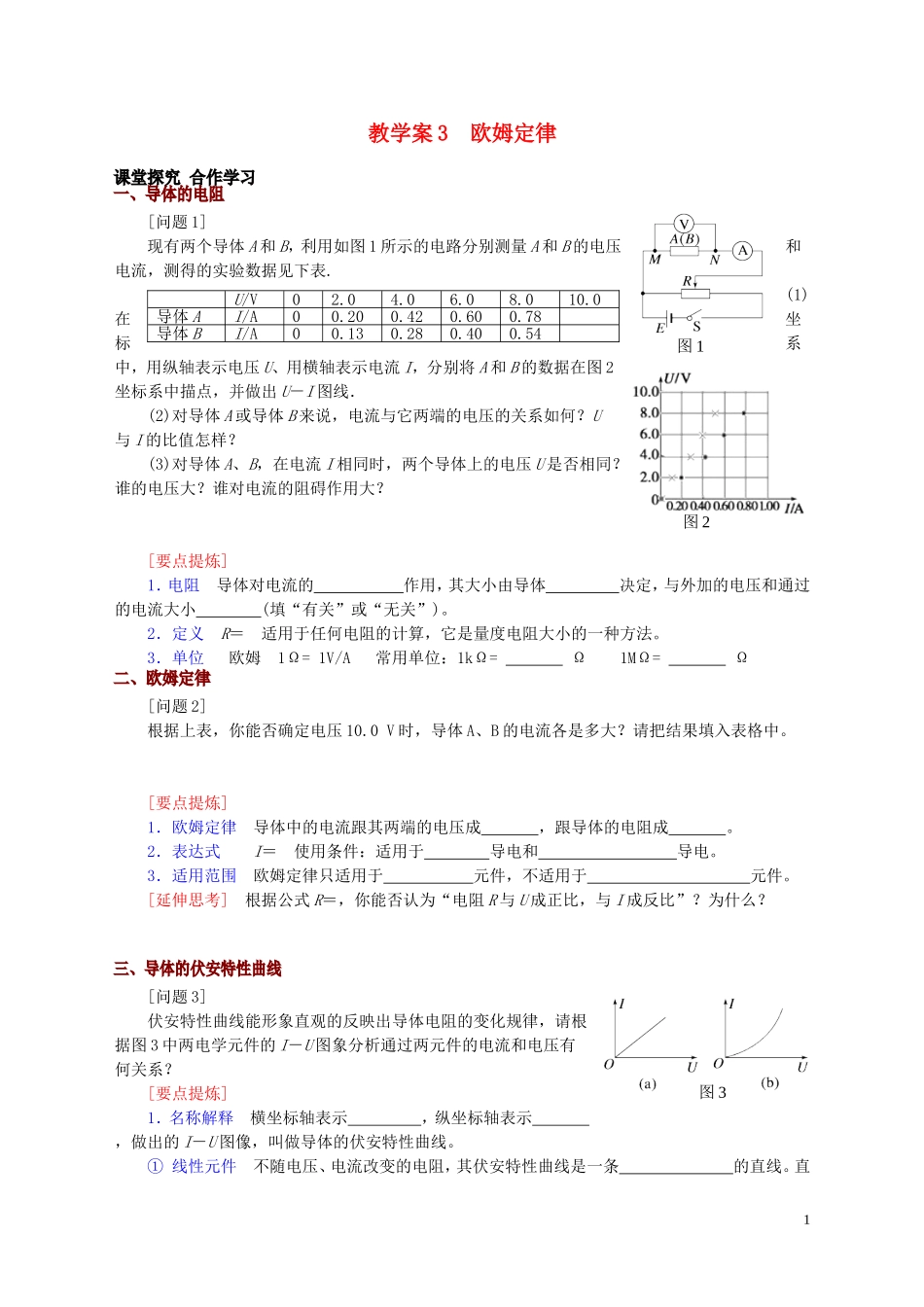

教学案 3 欧姆定律[问题 1]现有两个导体 A 和 B，利用如图 1 所示的电路分别测量 A 和 B 的电压和电流，测得的实验数据见下表.(1)在坐标系中，用纵轴表示电压 U、用横轴表示电流 I，分别将 A 和 B 的数据在图 2坐标系中描点，并做出 U－I 图线．(2)对导体 A 或导体 B 来说，电流与它两端的电压的关系如何？U与 I 的比值怎样？(3)对导体 A、B，在电流 I 相同时，两个导体上的电压 U 是否相同？谁的电压大？谁对电流的阻碍作用大？[要点提炼]1．电阻 导体对电流的 作用，其大小由导体 决定，与外加的电压和通过的电流大小 (填“有关”或“无关”)。2．定义 R＝ 适用于任何电阻的计算，它是量度电阻大小的一种方法。3．单位 欧姆 1Ω= 1V/A 常用单位：1kΩ= Ω 1MΩ= Ω[问题 2]根据上表，你能否确定电压 10.0 V 时，导体 A、B 的电流各是多大？请把结果填入表格中。[要点提炼]1．欧姆定律 导体中的电流跟其两端的电压成 ，跟导体的电阻成 。2．表达式 I＝ 使用条件：适用于 导电和 导电。3．适用范围 欧姆定律只适用于 元件，不适用于 元件。[延伸思考] 根据公式 R＝，你能否认为“电阻 R 与 U 成正比，与 I 成反比”？为什么？[问题 3]伏安特性曲线能形象直观的反映出导体电阻的变化规律，请根据图 3 中两电学元件的 I－U 图象分析通过两元件的电流和电压有何关系？[要点提炼]1．名称解释 横坐标轴表示 ，纵坐标轴表示 ，做出的 I－U 图像，叫做导体的伏安特性曲线。① 线性元件 不随电压、电流改变的电阻，其伏安特性曲线是一条 的直线。直U/V02.04.06.08.010.0导体 AI/A00.200.420.600.78导体 BI/A00.130.280.400.541图 1图 2图 3线的斜率表示 ，斜率越大，电阻越 。在 没有显著变化时，金属、电解液导体就是这种曲线，这类导体叫做 。② 非线性元件 电压、电流改变时，电阻随之改变，其伏安特性曲线是一条过原点的_________________。曲线上每一点与坐标原点的连线对应的 就是该状态时电阻的倒数。 气态导体 (日光灯、霓虹灯管中的气体) 和半导体，就是弯曲的图线，这类导体叫做 。[延伸思考] 两个导体元件①、②的伏安特性曲线(I－U 图象) 如图所示，在电压为 U1时，哪个导体的电阻大？在电压升高到 U2时，哪个导体的电阻大？2．探究小灯泡的伏安特性曲线按图 1 所示的实验电路，若将电阻 A 或 B 改成小灯泡，通过改变其电压，...
