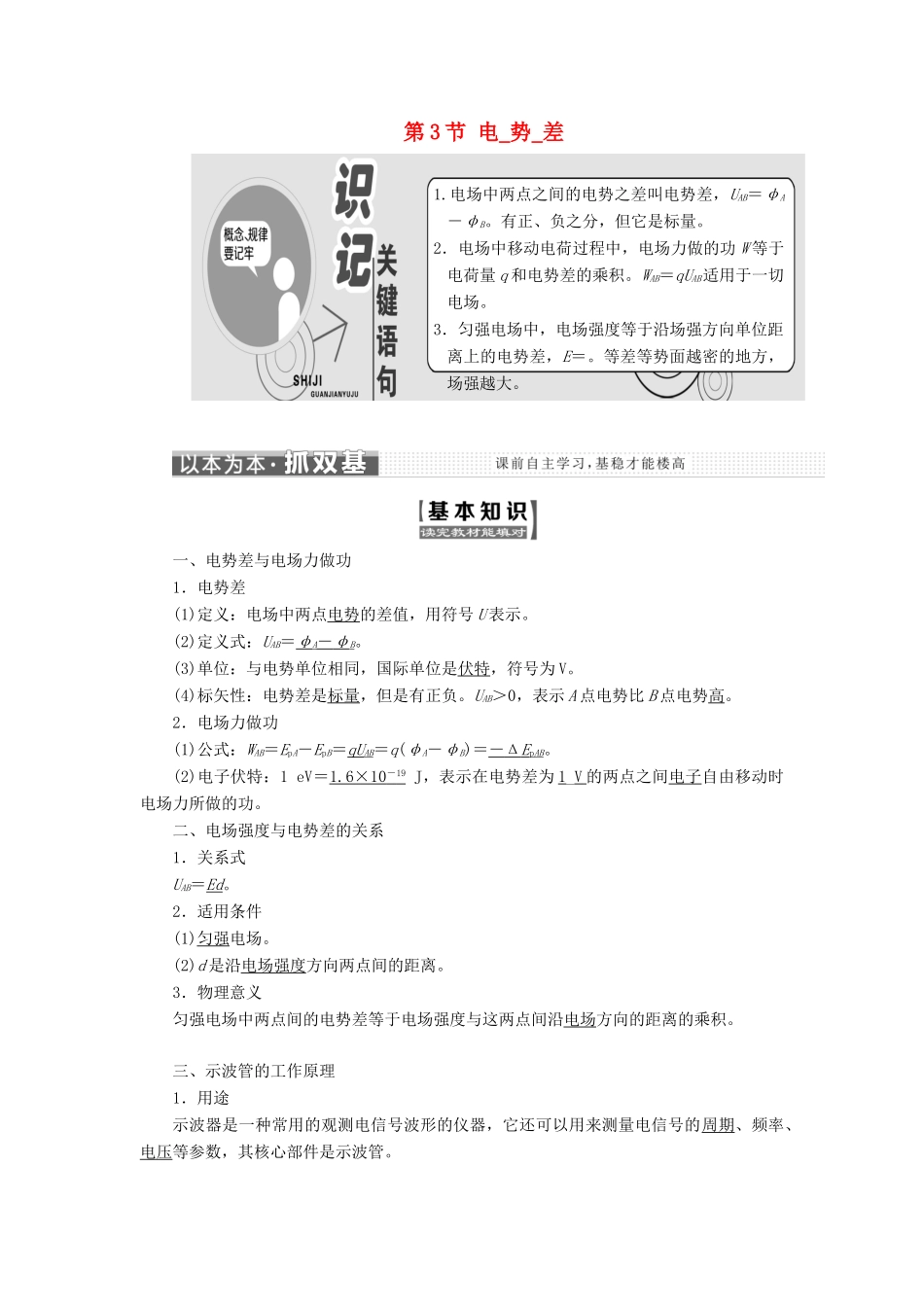

第 3 节 电_势_差1.电场中两点之间的电势之差叫电势差，UAB＝φA－φB。有正、负之分，但它是标量。2．电场中移动电荷过程中，电场力做的功 W 等于电荷量 q 和电势差的乘积。WAB＝qUAB适用于一切电场。3．匀强电场中，电场强度等于沿场强方向单位距离上的电势差，E＝。等差等势面越密的地方，场强越大。一、电势差与电场力做功1．电势差(1)定义：电场中两点电势的差值，用符号 U 表示。(2)定义式：UAB＝φA－ φ B。(3)单位：与电势单位相同，国际单位是伏特，符号为 V。(4)标矢性：电势差是标量，但是有正负。UAB＞0，表示 A 点电势比 B 点电势高。2．电场力做功(1)公式：WAB＝EpA－EpB＝qUAB＝q(φA－φB)＝－ Δ E pAB。(2)电子伏特：1 eV＝1.6×10 － 19 J，表示在电势差为 1_V 的两点之间电子自由移动时电场力所做的功。二、电场强度与电势差的关系1．关系式UAB＝Ed。2．适用条件(1)匀强电场。(2)d 是沿电场强度方向两点间的距离。3．物理意义匀强电场中两点间的电势差等于电场强度与这两点间沿电场方向的距离的乘积。三、示波管的工作原理1．用途示波器是一种常用的观测电信号波形的仪器，它还可以用来测量电信号的周期、频率、电压等参数，其核心部件是示波管。2．示波管的构造构造如图 231 所示。阴极射线管示波器主要由电子枪、偏转电极、荧光屏组成，示波管内抽成真空。图 2311．自主思考——判一判(1)公式 UAB＝说明两点间的电势差 UAB与电场力做功 WAB成正比，与移动电荷的电荷量 q成反比。(×)(2)把正电荷从 A 点移到 B 点，电场力做正功，则有 UAB＞0。(√)(3)电场中 A、B 两点间的电势差 UAB等于把正电荷 q 从 A 点移动到 B 点时电场力所做的功。(×)(4)由 E＝可知，E 与 U 成正比，与 d 成反比。(×)(5)电势降落的方向就是场强的方向。(×)2．合作探究——议一议(1)电势差是矢量还是标量？它的正负表示什么含义？[提示] 电势是标量，故电势的差值也是标量。若电场中 M、N 两点间的电势差为正，即 UMN＞0，则表明 φM＞φN；若 UMN＜0，则表明 φM＜φN。(2)公式 UAB＝Ed 是在匀强电场中得到的，在非匀强电场中能否适用？[提示] 在非匀强电场中，不能进行定量计算，但可以定性地分析有关问题。(3)在示波管中荧光屏上的可视图像是怎样形成的？[提示] 在 YY′偏转电极上加一个信号电压，在 XX′偏转电极上加一个扫描电压，在荧光屏上就会出现按 YY′偏转电压规律...
