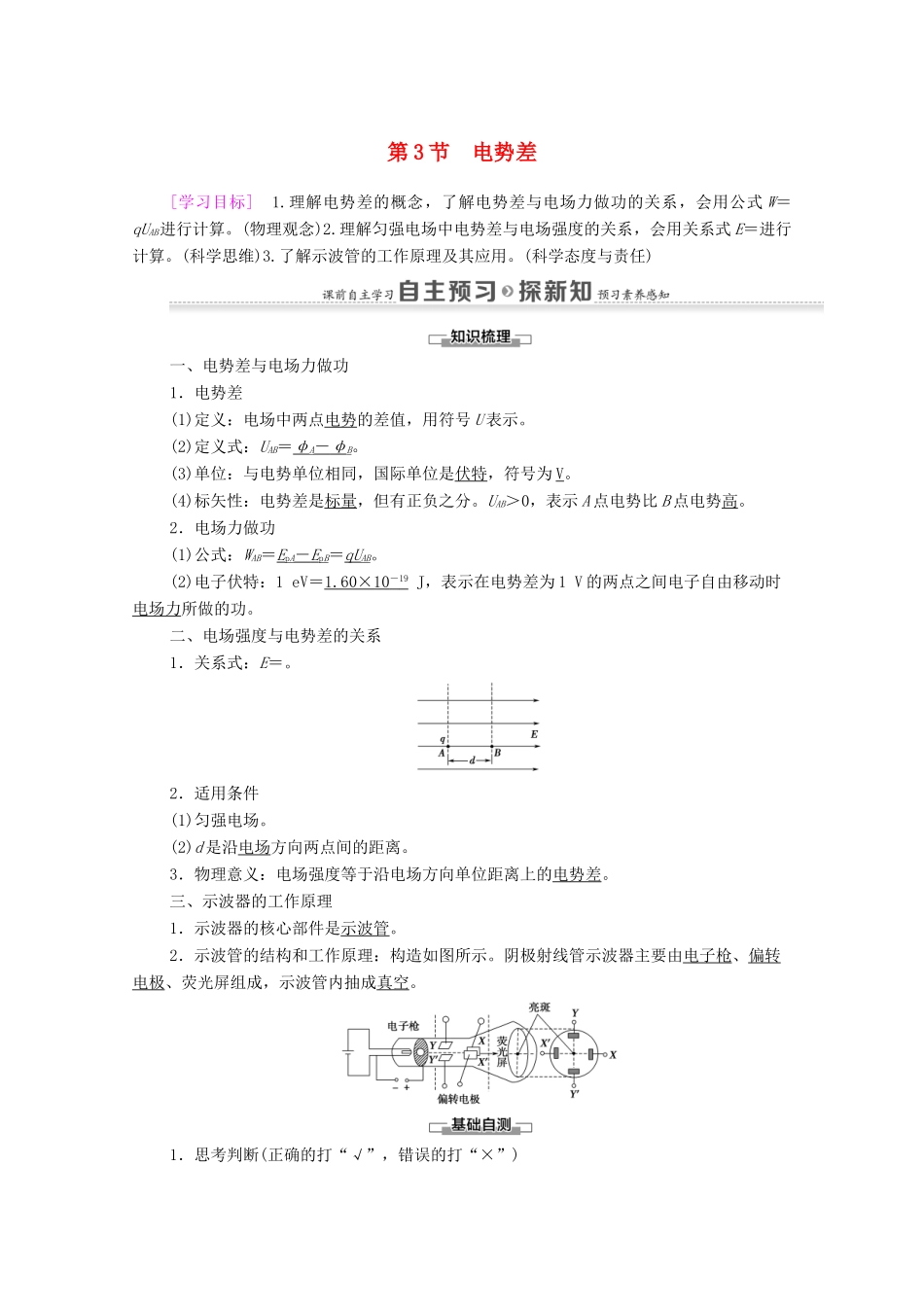

第 3 节 电势差[学习目标] 1.理解电势差的概念，了解电势差与电场力做功的关系，会用公式 W＝qUAB进行计算。(物理观念)2.理解匀强电场中电势差与电场强度的关系，会用关系式 E＝进行计算。(科学思维)3.了解示波管的工作原理及其应用。(科学态度与责任)一、电势差与电场力做功1．电势差(1)定义：电场中两点电势的差值，用符号 U 表示。(2)定义式：UAB＝φA－ φ B。(3)单位：与电势单位相同，国际单位是伏特，符号为 V。(4)标矢性：电势差是标量，但有正负之分。UAB＞0，表示 A 点电势比 B 点电势高。2．电场力做功(1)公式：WAB＝EpA－ E pB＝qUAB。(2)电子伏特：1 eV＝1.60×10 － 19 J，表示在电势差为 1 V 的两点之间电子自由移动时电场力所做的功。二、电场强度与电势差的关系1．关系式：E＝。2．适用条件(1)匀强电场。(2)d 是沿电场方向两点间的距离。3．物理意义：电场强度等于沿电场方向单位距离上的电势差。三、示波器的工作原理1．示波器的核心部件是示波管。2．示波管的结构和工作原理：构造如图所示。阴极射线管示波器主要由电子枪、偏转电极、荧光屏组成，示波管内抽成真空。1．思考判断(正确的打“√”，错误的打“×”)(1)电势差的正、负代表了电势差的大小。(×)[提示] 电势差的正、负表示两点间电势的高低。(2)UAB＝－6 V，表示 A 点电势比 B 点高 6 V。(×)[提示] UAB＝φA－φB，故 UAB＝－6 V 表示 A 点电势比 B 点低 6 V。(3)把正电荷从 A 点移到 B 点，电场力做正功，则有 UAB＞0。(√)(4)公式 UAB＝说明两点间的电势差 UAB与电场力做功 WAB成正比，与移动电荷的电荷量 q成反比。(×)[提示] 电场两点间的电势差与 WAB和 q 无关。(5)由 E＝可知，E 与 U 成正比，与 d 成反比。(×)[提示] E 与 U 和 d 无关。2．下列关于电势差的说法中正确的是 ( )A．两点间的电势差等于电荷从其中一点移到另一点时，静电力所做的功B．1 C 电荷从电场中一点移动到另一点，如果静电力做了 1 J 的功，这两点间的电势差就是 1 VC．在两点间移动电荷时，静电力做功的多少与这两点间的电势差无关D．两点间的电势差的大小与放入这两点的电荷的电荷量成反比B [两点间的电势差等于将单位正电荷从电场中一点移到另一点静电力做的功的大小，故 A 错，B 对；由 W＝qU 知，q 一定时，W 与 U 成正比，故 C 错；两点间电势差的大小与放入其中的电荷的电荷量无关，...
