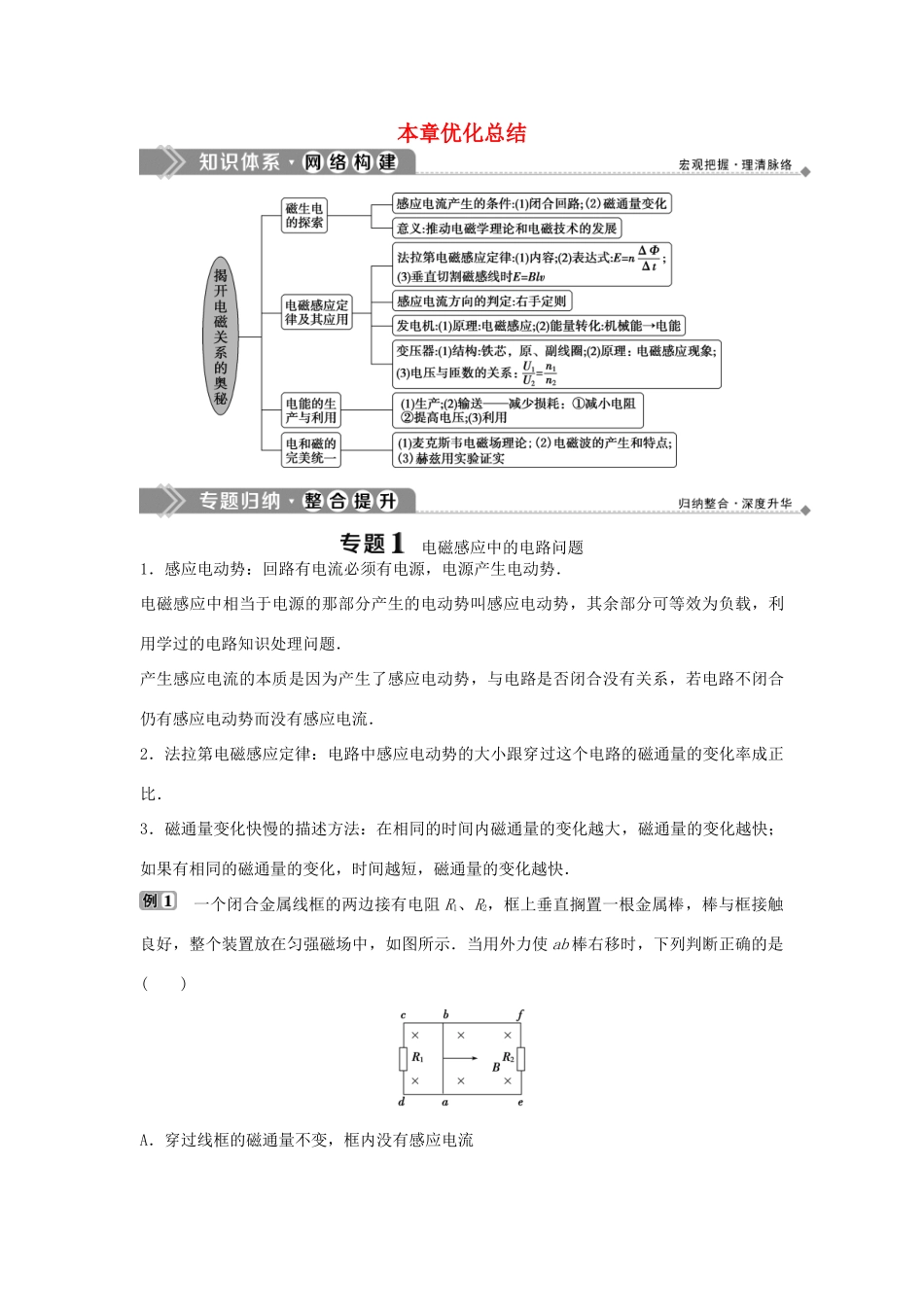

本章优化总结 电磁感应中的电路问题1．感应电动势：回路有电流必须有电源，电源产生电动势．电磁感应中相当于电源的那部分产生的电动势叫感应电动势，其余部分可等效为负载，利用学过的电路知识处理问题．产生感应电流的本质是因为产生了感应电动势，与电路是否闭合没有关系，若电路不闭合仍有感应电动势而没有感应电流．2．法拉第电磁感应定律：电路中感应电动势的大小跟穿过这个电路的磁通量的变化率成正比．3．磁通量变化快慢的描述方法：在相同的时间内磁通量的变化越大，磁通量的变化越快；如果有相同的磁通量的变化，时间越短，磁通量的变化越快． 一个闭合金属线框的两边接有电阻 R1、R2，框上垂直搁置一根金属棒，棒与框接触良好，整个装置放在匀强磁场中，如图所示．当用外力使 ab 棒右移时，下列判断正确的是( )A．穿过线框的磁通量不变，框内没有感应电流B．框内有感应电流，电流方向沿顺时针方向绕行C．框内有感应电流，电流方向沿逆时针方向绕行D．框内有感应电流，左半边逆时针方向绕行，右半边顺时针方向绕行[解析] ab 棒右移时，切割磁感线．根据右手定则，ab 棒中的感应电流方向从 a 流向 b，此时 ab 棒起着电源的作用，分别对两边电阻供电，如图所示，所以流过 R1、R2的电流都由上而下地绕行．[答案] D 理想变压器电压制约关系输入电压决定输出电压．设理想变压器的原线圈匝数为 n1，副线圈匝数为 n2，输入电压为U1，输出电压为 U2，则有＝故 U2＝U1由于理想变压器的结构一定，n1、n2均为定值，所以输出电压 U2由输入电压 U1决定，与负载电阻的大小无关．U1增大，U2也增大；U1减小，U2也减小． 如图所示，为一理想变压器，S 为单刀双掷开关，P 为滑动变阻器的滑动触头，U1为变压器原线圈两端的电压，I1为原线圈的电流强度，则以下说法不正确的是( )A．保持 U1及 P 的位置不变，S 由 a 合到 b 时，I1将增大B．保持 U1及 P 的位置不变，S 由 b 合到 a 时，R 消耗的功率减少C．保持 U1不变，S 合在 a 处，使 P 上滑，I1将增大D．保持 P 的位置不变，S 合在 a 处，若 U1增大，I1将增大[解析] U2＝U1，P2＝＝，P1＝I1U1，且 P2＝P1⇒I1＝，S 由 a 到 b，则 n2不变，n1减小，故 I1增大；S 由 b 到 a，则 n2不变，n1增大，故 I1减小；触头 P 上滑，则 R 增大，I1减小；保持P 位置不变，若 U1增大，则 I1增大．选项 A、B、D 正确，选项 C 错误．[答案] C
