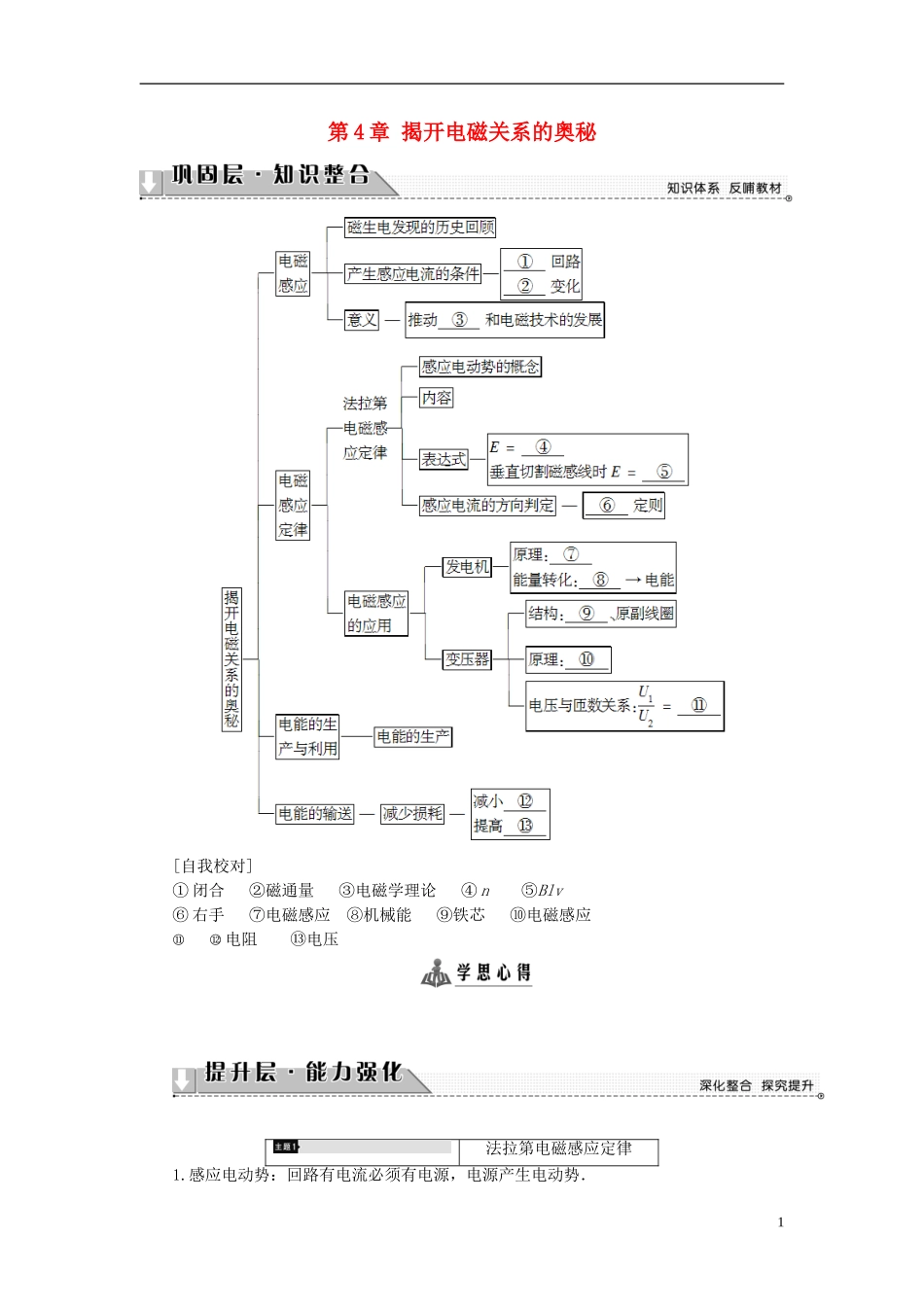

第 4 章 揭开电磁关系的奥秘[自我校对]① 闭合 ②磁通量 ③电磁学理论 ④ n ⑤Blv⑥ 右手 ⑦电磁感应 ⑧机械能 ⑨铁芯 ⑩电磁感应 ⑪⑫ 电阻 ⑬电压 法拉第电磁感应定律1

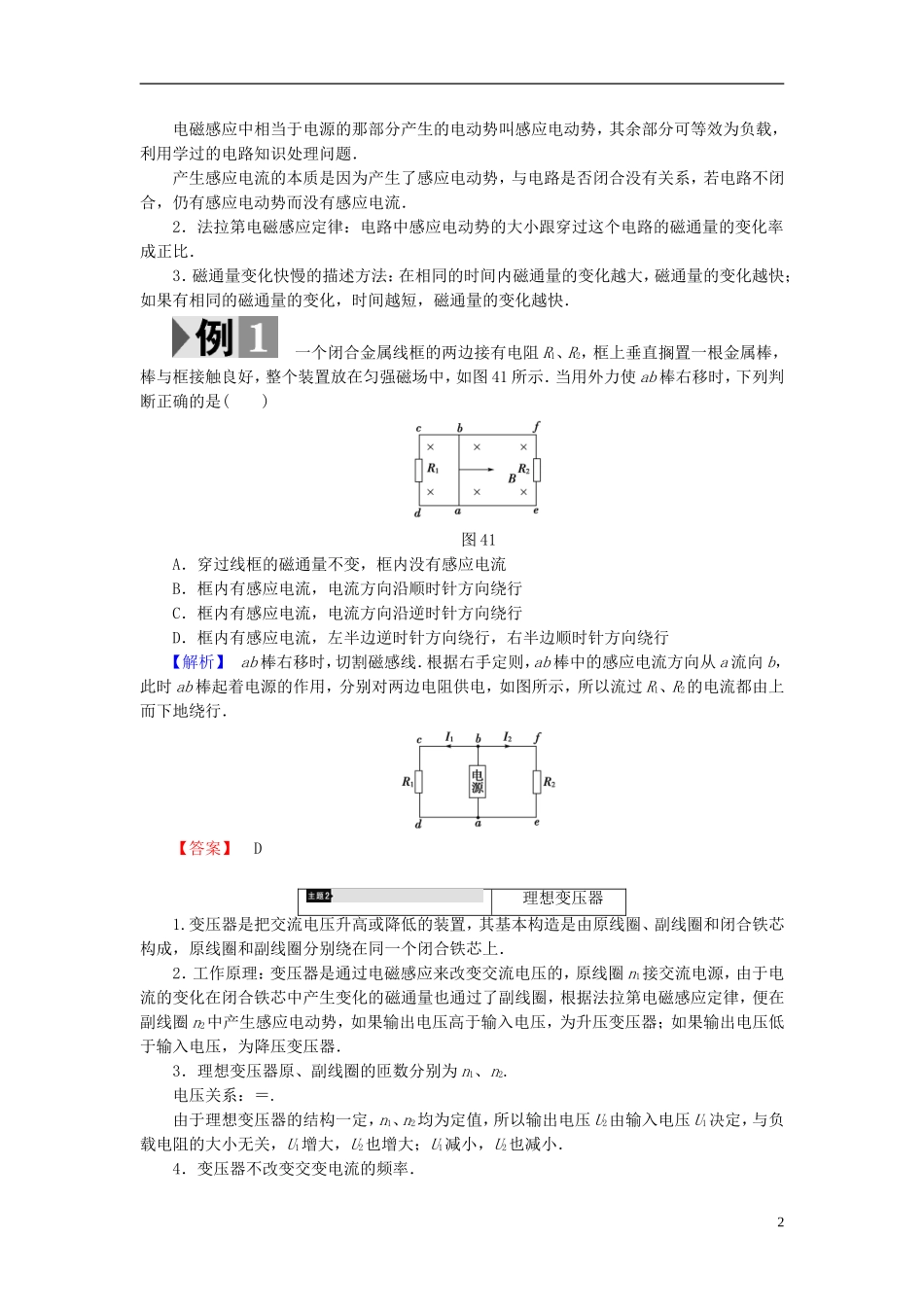

感应电动势：回路有电流必须有电源，电源产生电动势．1电磁感应中相当于电源的那部分产生的电动势叫感应电动势，其余部分可等效为负载，利用学过的电路知识处理问题．产生感应电流的本质是因为产生了感应电动势，与电路是否闭合没有关系，若电路不闭合，仍有感应电动势而没有感应电流．2．法拉第电磁感应定律：电路中感应电动势的大小跟穿过这个电路的磁通量的变化率成正比．3．磁通量变化快慢的描述方法：在相同的时间内磁通量的变化越大，磁通量的变化越快；如果有相同的磁通量的变化，时间越短，磁通量的变化越快． 一个闭合金属线框的两边接有电阻 R1、R2，框上垂直搁置一根金属棒，棒与框接触良好，整个装置放在匀强磁场中，如图 41 所示．当用外力使 ab 棒右移时，下列判断正确的是( )图 41A．穿过线框的磁通量不变，框内没有感应电流B．框内有感应电流，电流方向沿顺时针方向绕行C．框内有感应电流，电流方向沿逆时针方向绕行D．框内有感应电流，左半边逆时针方向绕行，右半边顺时针方向绕行【解析】 ab 棒右移时，切割磁感线．根据右手定则，ab 棒中的感应电流方向从 a 流向 b，此时 ab 棒起着电源的作用，分别对两边电阻供电，如图所示，所以流过 R1、R2的电流都由上而下地绕行．【答案】 D 理想变压器1
变压器是把交流电压升高或降低的装置，其基本构造是由原线圈、副线圈和闭合铁芯构成，原线圈和副线圈分别绕在同一个闭合铁芯上．2．工作原理：变压器是通过电磁感应来改变交流电压的，原线圈 n1接交流电源，由于电流的变化在闭合铁芯中产生变化的磁通量也通过了副线圈，根据法拉第电磁感应定律，便在副线圈 n2中产生感应电动势，如果输出电压高
