高中物理 串联电路和并联电路教案5 新人教版选修3

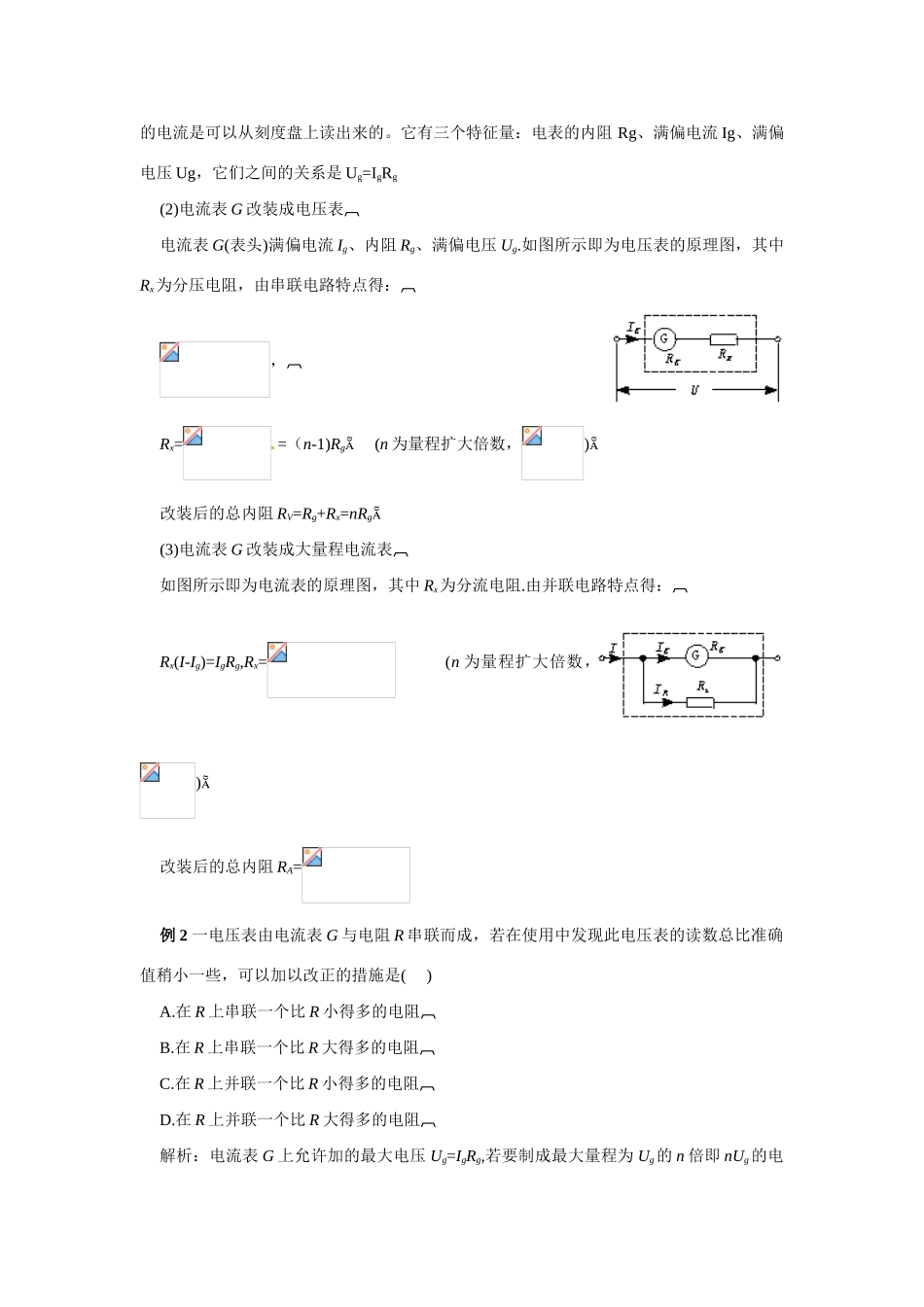

第四节、串联电路和并联电路学案导学学习目标 知识与技能1、了解串联和并联电路的连接方式，掌握串并联电路的电流和电压特点。2、掌握电组的串并联的计算。3、知道常用的电压表和电流表都是由小量程的电流表 G（表头）改装而成的。4、了解电流表（表头）的原理，知道什么是满偏电流和满偏电压。5、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。过程与方法知道常用的电压表和电流表都是由小量程的电流表改装而成的。通过分压电阻和分流电阻阻值的计算，培养应用所学物理知识解决实际问题的能力。情感、态度与价值观通过本节课的教学活动，要培养应用意识关心实际问题，有志于把所学物理知识应用到实际中去。学习重点熟练掌握串并联电路的特点；电组的串并联的计算。学习难点表头 G 改装成大量程电压表 V 和电流表 A 的原理，并会计算分压电阻和分流电阻。自主学习1.把几个导体依次 相连，接入电路，这样的连接方式叫做 。2.把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫做 。3.电流特点：串联电路各处的电流 ；并联电路总电流等于各支路电流 。4.电压特点：串联电路两端的总电压等于各部分电路电压之 ；并联电路各部分电压与各支路电压 5.电流表：已知电流表的内阻为 Rg，满偏电流为 Ig，则满偏电压 Ug＝ 。同步导学1.串联电路：把导体依次首尾相连，就组成串联电路。如图(1) 串 联 电 路 中 各 处 的 电 流 处 处 相 等(2)串联电路的总电压 等于各部分电路两端电压之和(3)串联电路的总电阻等于各个导体电阻之和(4)串联电路中各个电阻两端电压跟它们的阻值成正比2. 并联电路：把几个导体并列地连接起来，就组成并联电路。如图(1)并联电路各支路两端的电压相等(2)并联电路中总电流等于各支路的电流之和(3)并联电路的总电阻的倒数等于各个导体电阻倒数之和(4)并联电路中通过各个电阻的电流跟它的阻值成反比例 1 有三个电阻，其阻值分别为 10 Ω、20 Ω、30 Ω.现把它们分别按不同方式连接后加上相同的直流电压，问：在总电路上可获得的最大电流与最小电流之比为多少?解析： 设电源电压为 U.根据I=∝，当三个电阻串联时，电阻最大，且最大值为 Rmax=R1＋R2＋R3=６ 0 Ω，当三个电阻并联时，电阻最小，且最小值为 Rmin= Ω= Ω.所以，最大 电流与最小电流之比为3.电压表和电流表(1)表头：表头就是一个电阻，同样遵从欧姆定律...
