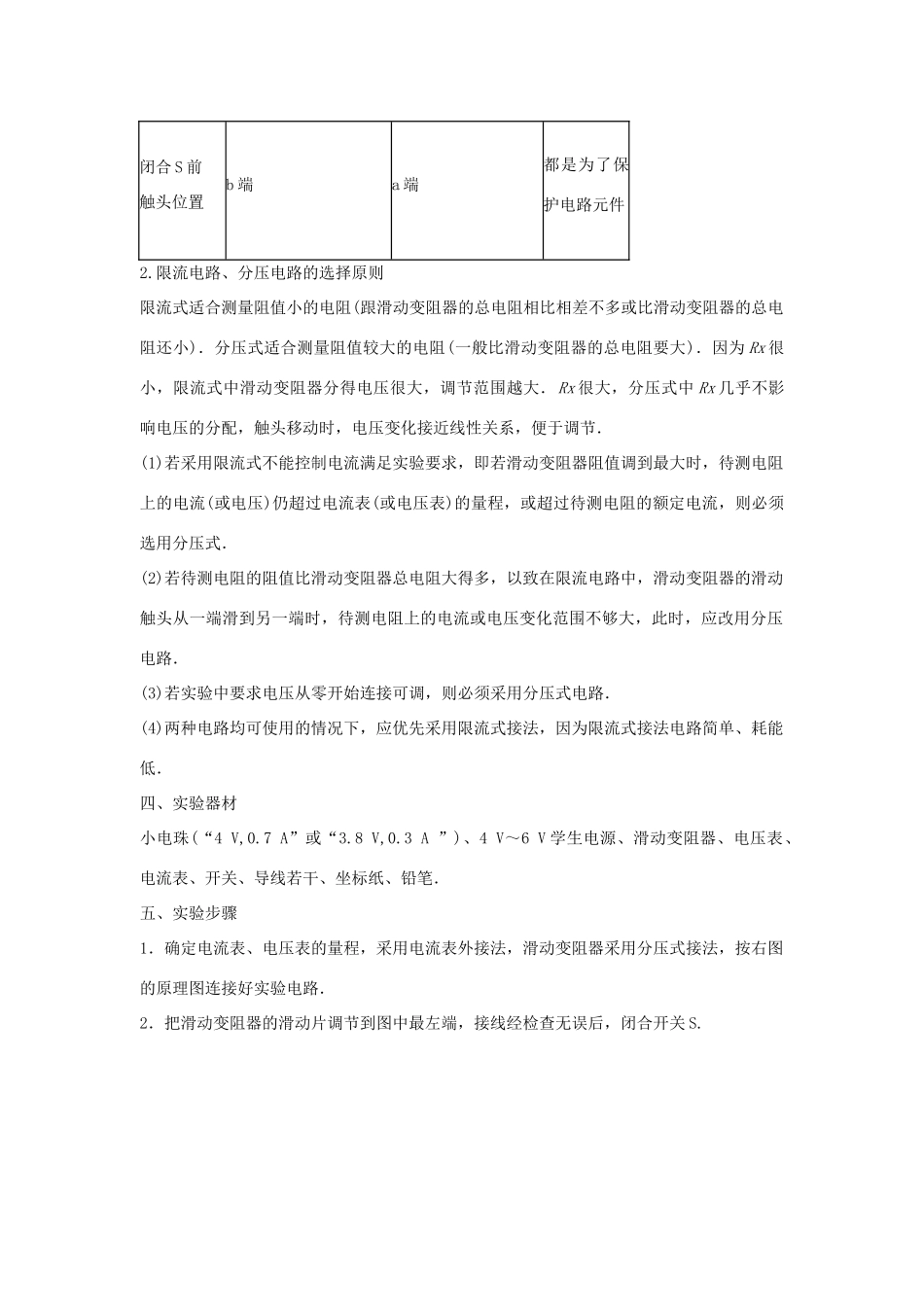

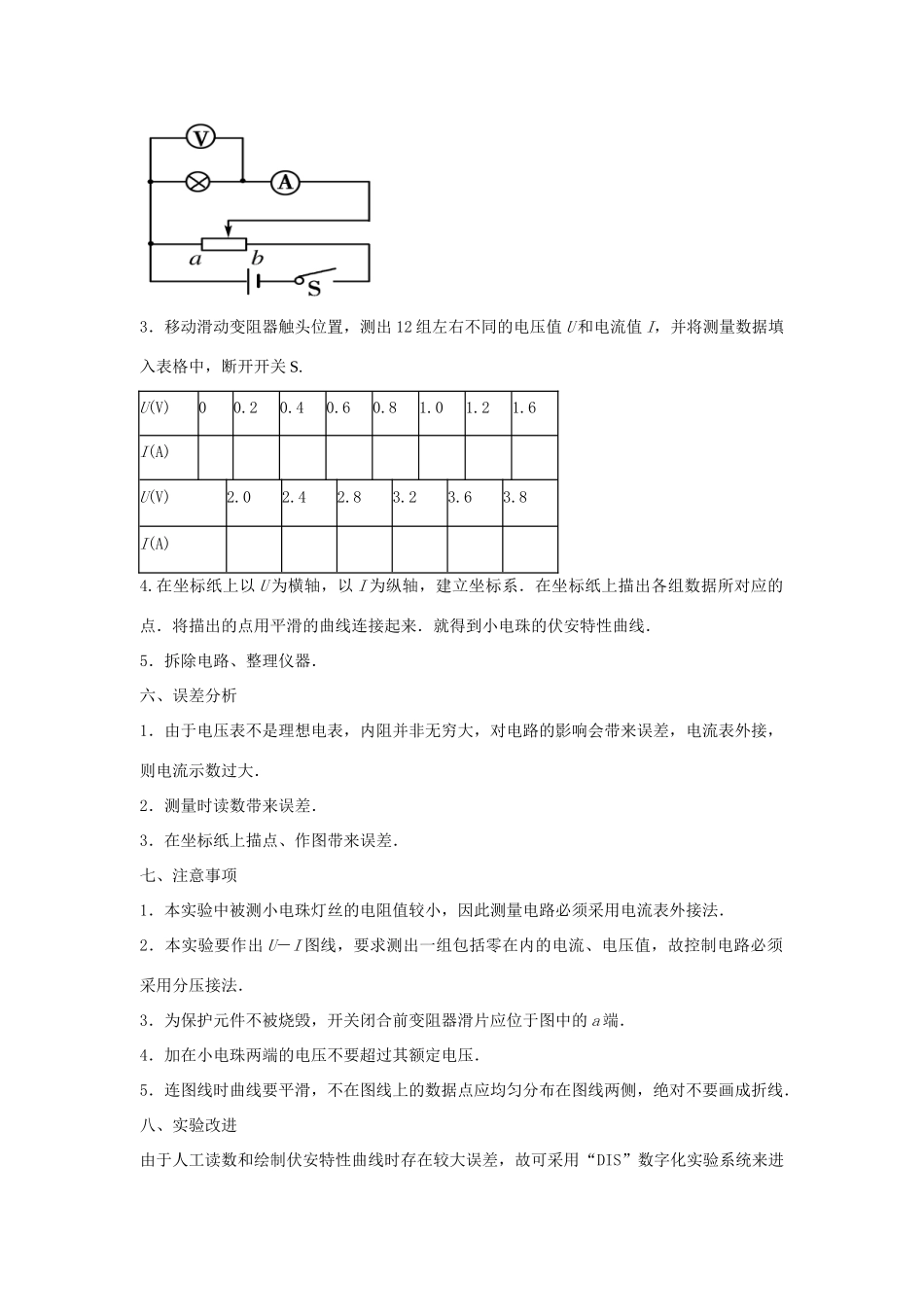

§7.5 实验二：描绘小电珠的伏安特性曲线（复习学案） 一、实验目的1．描绘小电珠的伏安特性曲线．2．分析小电珠伏安特性曲线的变化规律．二、实验原理用电流表测出流过小电珠的电流，用电压表测出小电珠两端的电压，测出多组(U，I)值后，在 U－I 坐标系中描出各对应点，用一条平滑的曲线将这些点连结起来，就得到小电珠的伏安特性曲线．三、滑动变阻器的限流接法和分压接法1．两种接法比较 限流接法分压接法对比说明两种接法电路图 串、并联关系不同负载 R 上电压调节范围≤U≤E0≤U≤E分压电路调节范围大负载 R 上电流调节范围≤I≤0≤I≤分压电路调节范围大闭合 S 前触头位置b 端a 端都是为了保护电路元件2.限流电路、分压电路的选择原则限流式适合测量阻值小的电阻(跟滑动变阻器的总电阻相比相差不多或比滑动变阻器的总电阻还小)．分压式适合测量阻值较大的电阻(一般比滑动变阻器的总电阻要大)．因为 Rx 很小，限流式中滑动变阻器分得电压很大，调节范围越大．Rx 很大，分压式中 Rx 几乎不影响电压的分配，触头移动时，电压变化接近线性关系，便于调节．(1)若采用限流式不能控制电流满足实验要求，即若滑动变阻器阻值调到最大时，待测电阻上的电流(或电压)仍超过电流表(或电压表)的量程，或超过待测电阻的额定电流，则必须选用分压式．(2)若待测电阻的阻值比滑动变阻器总电阻大得多，以致在限流电路中，滑动变阻器的滑动触头从一端滑到另一端时，待测电阻上的电流或电压变化范围不够大，此时，应改用分压电路．(3)若实验中要求电压从零开始连接可调，则必须采用分压式电路．(4)两种电路均可使用的情况下，应优先采用限流式接法，因为限流式接法电路简单、耗能低．四、实验器材小电珠(“4 V,0.7 A”或“3.8 V,0.3 A ”)、4 V～6 V 学生电源、滑动变阻器、电压表、电流表、开关、导线若干、坐标纸、铅笔．五、实验步骤1．确定电流表、电压表的量程，采用电流表外接法，滑动变阻器采用分压式接法，按右图的原理图连接好实验电路．2．把滑动变阻器的滑动片调节到图中最左端，接线经检查无误后，闭合开关 S.3．移动滑动变阻器触头位置，测出 12 组左右不同的电压值 U 和电流值 I，并将测量数据填入表格中，断开开关 S.U(V)00.20.40.60.81.01.21.6I(A) U(V)2.02.42.83.23.63.8I(A) 4.在坐标纸上以 U 为横轴，以 I 为纵轴，建立坐标系．在坐标纸上描出各组数据所对应的点．将描出的点用平滑的曲线连接起来．...
