高中物理 第2章 11 简单的逻辑电路学案 新人教版选修3-1-新人教版高二选修3-1物理学案

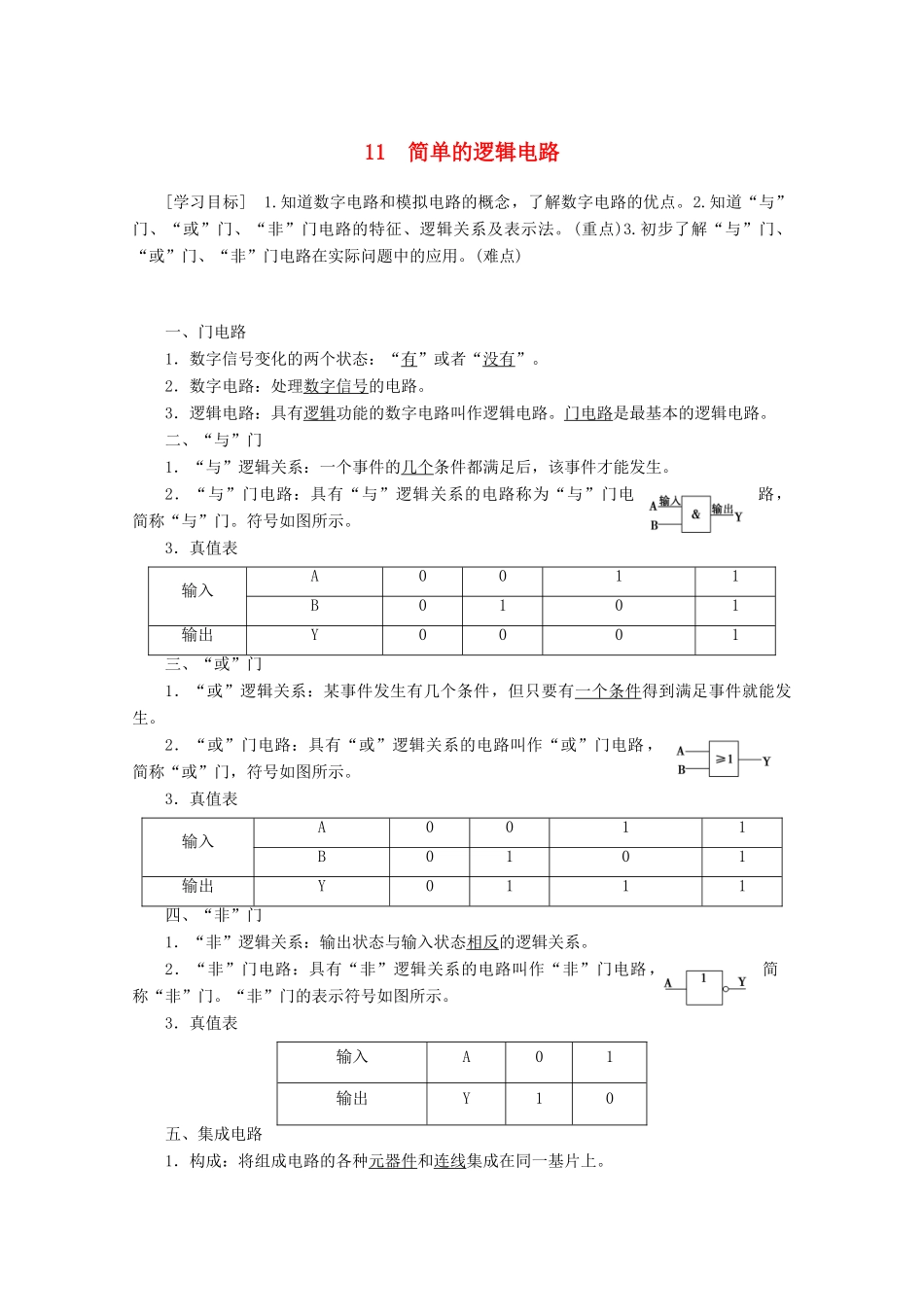

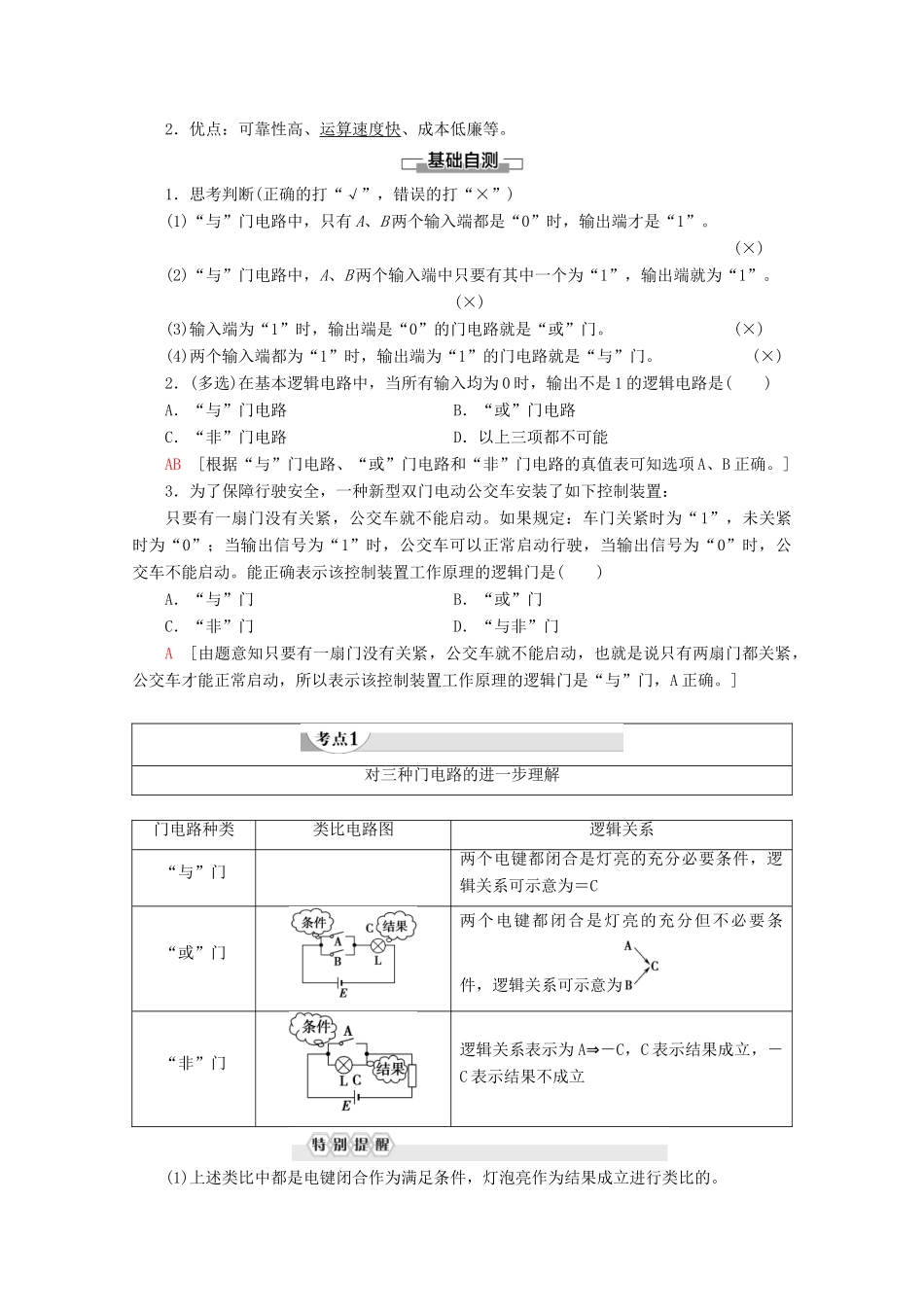

11 简单的逻辑电路[学习目标] 1.知道数字电路和模拟电路的概念，了解数字电路的优点。2.知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。(重点)3.初步了解“与”门、“或”门、“非”门电路在实际问题中的应用。(难点)一、门电路1．数字信号变化的两个状态：“有”或者“没有”。2．数字电路：处理数字信号的电路。3．逻辑电路：具有逻辑功能的数字电路叫作逻辑电路。门电路是最基本的逻辑电路。二、“与”门1．“与”逻辑关系：一个事件的几个条件都满足后，该事件才能发生。2．“与”门电路：具有“与”逻辑关系的电路称为“与”门电路，简称“与”门。符号如图所示。3．真值表输入A0011B0101输出Y0001三、“或”门1．“或”逻辑关系：某事件发生有几个条件，但只要有一个条件得到满足事件就能发生。2．“或”门电路：具有“或”逻辑关系的电路叫作“或”门电路 ，简称“或”门，符号如图所示。3．真值表输入A0011B0101输出Y0111四、“非”门1．“非”逻辑关系：输出状态与输入状态相反的逻辑关系。2．“非”门电路：具有“非”逻辑关系的电路叫作“非”门电路 ，简称“非”门。“非”门的表示符号如图所示。3．真值表输入A01输出Y10五、集成电路1．构成：将组成电路的各种元器件和连线集成在同一基片上。2．优点：可靠性高、运算速度快、成本低廉等。1．思考判断(正确的打“√”，错误的打“×”)(1)“与”门电路中，只有 A、B 两个输入端都是“0”时，输出端才是“1”。(×)(2)“与”门电路中，A、B 两个输入端中只要有其中一个为“1”，输出端就为“1”。(×)(3)输入端为“1”时，输出端是“0”的门电路就是“或”门。(×)(4)两个输入端都为“1”时，输出端为“1”的门电路就是“与”门。(×)2．(多选)在基本逻辑电路中，当所有输入均为 0 时，输出不是 1 的逻辑电路是( )A．“与”门电路 B．“或”门电路C．“非”门电路 D．以上三项都不可能AB [根据“与”门电路、“或”门电路和“非”门电路的真值表可知选项 A、B 正确。]3．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，公交车就不能启动。如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，公交车可以正常启动行驶，当输出信号为“0”时，公交车不能启动。能正确表示该控制装置工作原理的逻辑门是( )A．“与”门 B．“或”门C．“非”门 D．“与非”门A [由题意知只要有一扇门没有关紧...
