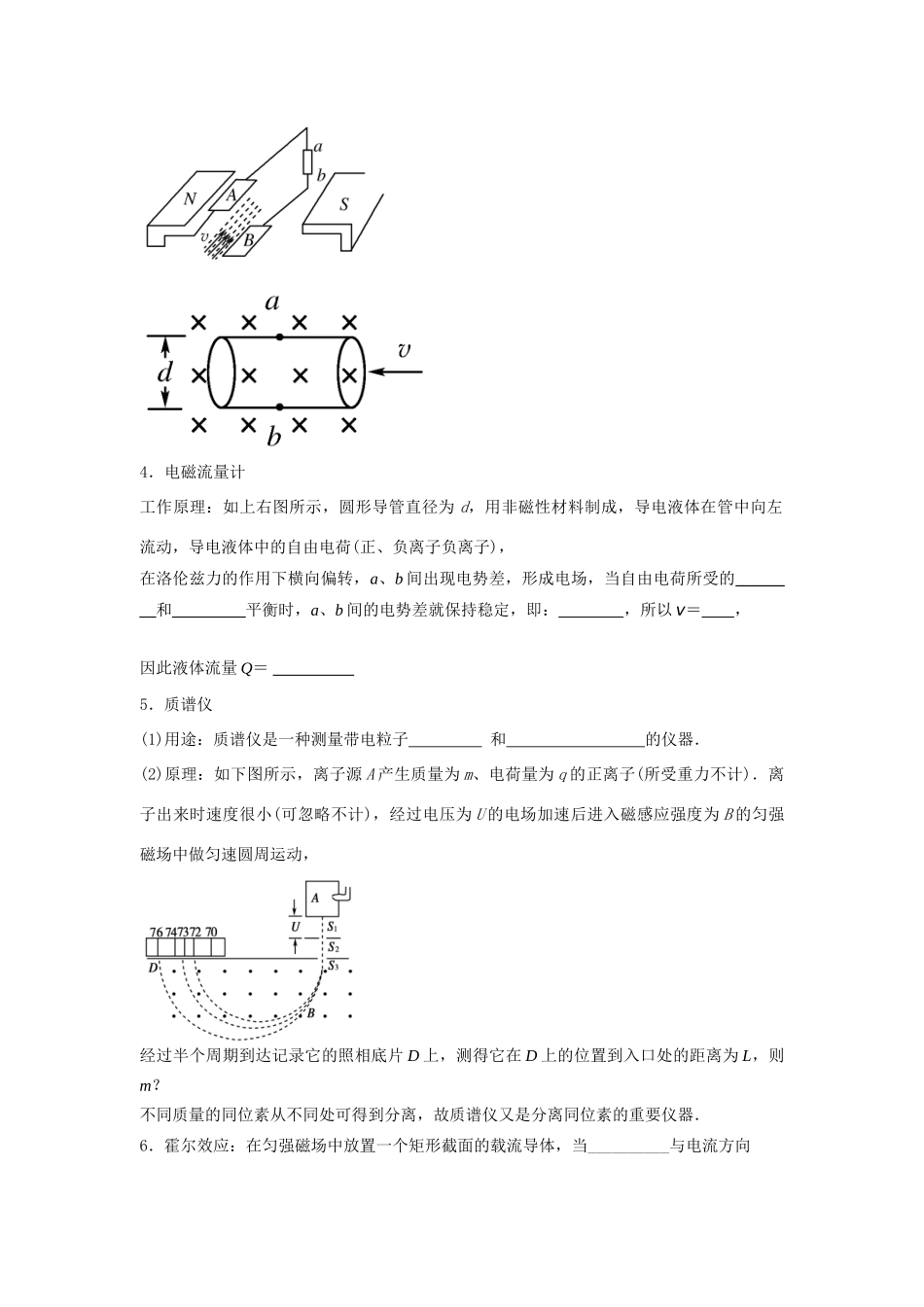

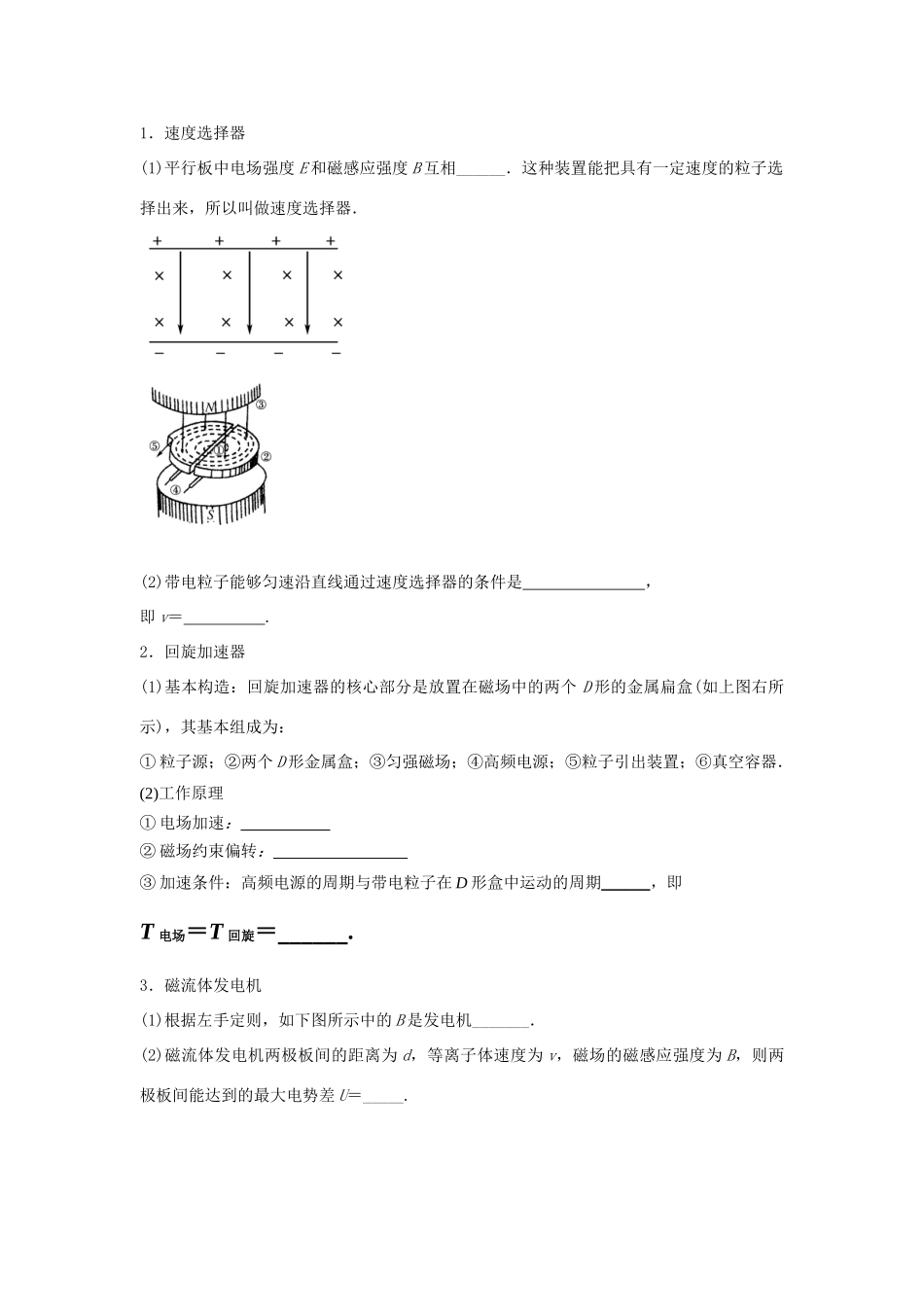

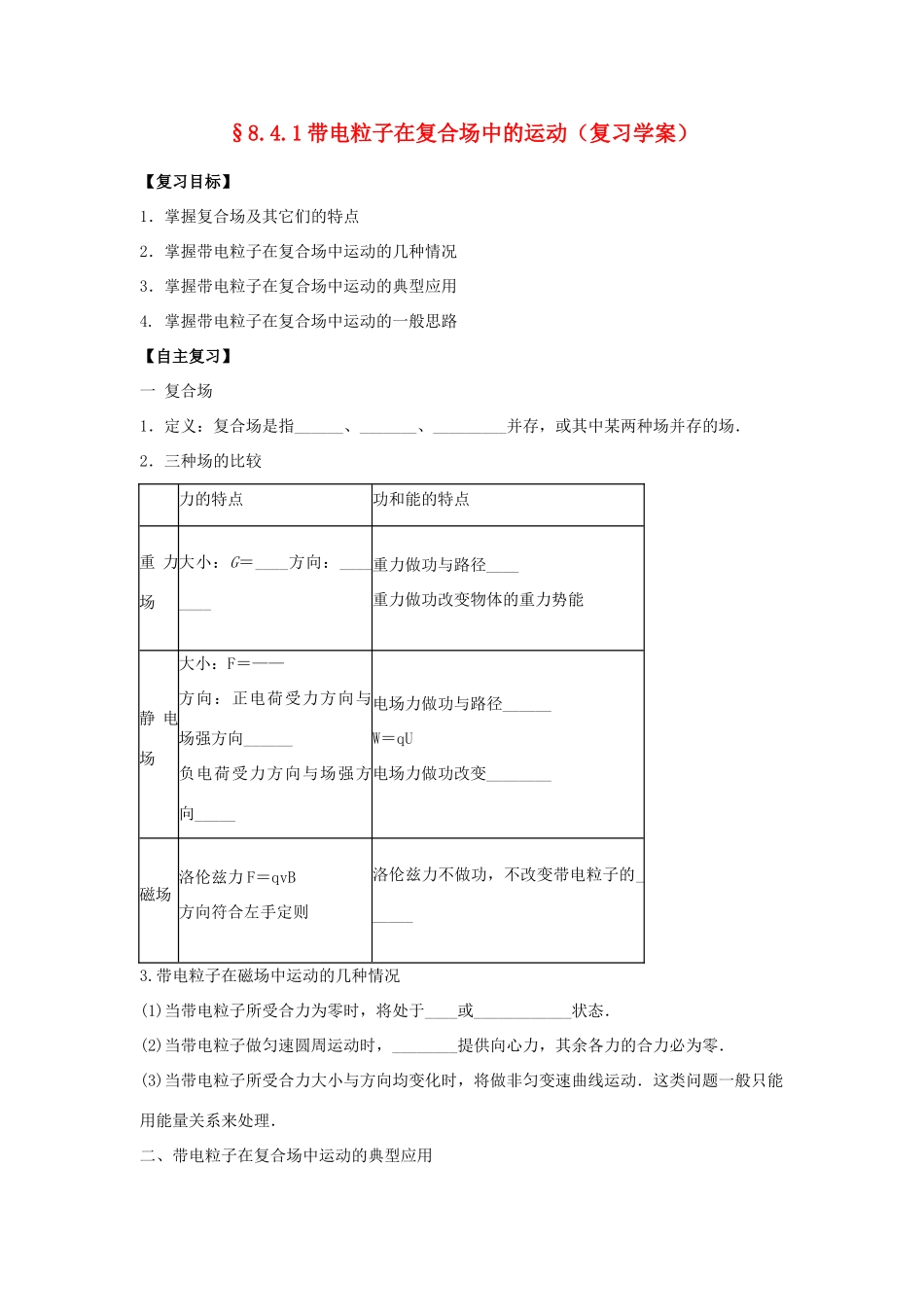

§8.4.1 带电粒子在复合场中的运动（复习学案） 【复习目标】1．掌握复合场及其它们的特点2．掌握带电粒子在复合场中运动的几种情况3．掌握带电粒子在复合场中运动的典型应用4. 掌握带电粒子在复合场中运动的一般思路【自主复习】一 复合场1．定义：复合场是指______、_______、_________并存，或其中某两种场并存的场．2．三种场的比较 力的特点功和能的特点重 力场大小：G＝____方向：________重力做功与路径____重力做功改变物体的重力势能静 电场大小：F＝——方向：正电荷受力方向与场强方向______负电荷受力方向与场强方向_____电场力做功与路径______W＝qU电场力做功改变________磁场洛伦兹力 F＝qvB方向符合左手定则洛伦兹力不做功，不改变带电粒子的______3.带电粒子在磁场中运动的几种情况(1)当带电粒子所受合力为零时，将处于____或____________状态．(2)当带电粒子做匀速圆周运动时，________提供向心力，其余各力的合力必为零．(3)当带电粒子所受合力大小与方向均变化时，将做非匀变速曲线运动．这类问题一般只能用能量关系来处理．二、带电粒子在复合场中运动的典型应用1．速度选择器(1)平行板中电场强度 E 和磁感应强度 B 互相______．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器． (2)带电粒子能够匀速沿直线通过速度选择器的条件是 ，即 v＝ .2．回旋加速器(1)基本构造：回旋加速器的核心部分是放置在磁场中的两个 D 形的金属扁盒(如上图右所示)，其基本组成为：① 粒子源；②两个 D 形金属盒；③匀强磁场；④高频电源；⑤粒子引出装置；⑥真空容器．(2)工作原理① 电场加速： ② 磁场约束偏转： ③ 加速条件：高频电源的周期与带电粒子在 D 形盒中运动的周期______，即T 电场＝T 回旋＝______.3．磁流体发电机(1)根据左手定则，如下图所示中的 B 是发电机_______．(2)磁流体发电机两极板间的距离为 d，等离子体速度为 v，磁场的磁感应强度为 B，则两极板间能达到的最大电势差 U＝_____. 4．电磁流量计工作原理：如上右图所示，圆形导管直径为 d，用非磁性材料制成，导电液体在管中向左流动，导电液体中的自由电荷(正、负离子负离子)，在洛伦兹力的作用下横向偏转，a、b 间出现电势差，形成电场，当自由电荷所受的________和_________平衡时，a、b 间的电势差就保持稳定，即： ，所以 v＝ ，因此液体流量 Q＝ 5．质谱仪(1)用途：质谱仪是一种测量带电粒子 和 的...
