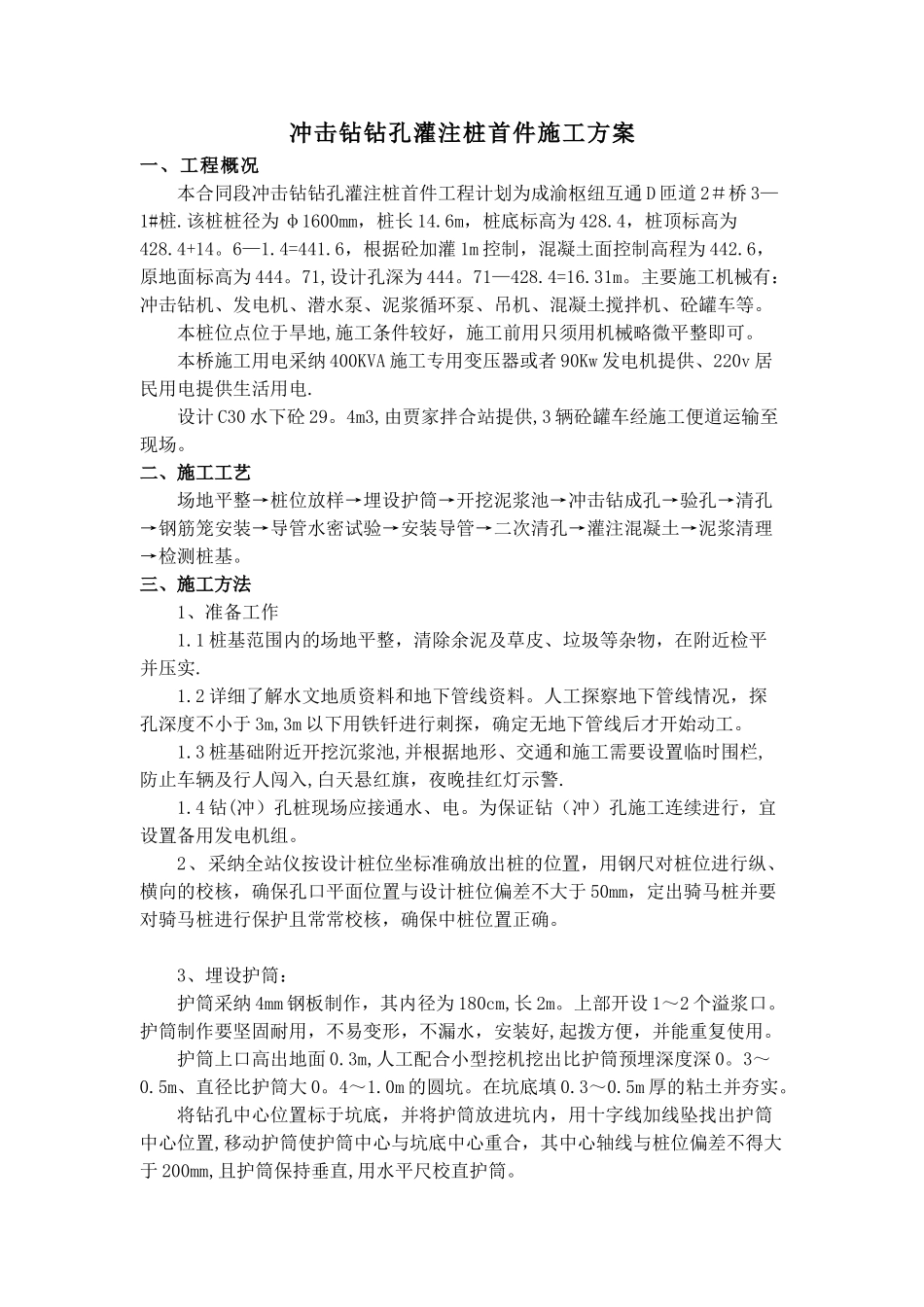

冲击钻钻孔灌注桩首件施工方案一、工程概况本合同段冲击钻钻孔灌注桩首件工程计划为成渝枢纽互通 D 匝道 2＃桥 3—1#桩.该桩桩径为 φ1600mm，桩长 14.6m，桩底标高为 428.4，桩顶标高为428.4+14。6—1.4=441.6，根据砼加灌 1m 控制，混凝土面控制高程为 442.6，原地面标高为 444。71,设计孔深为 444。71—428.4=16.31m。主要施工机械有：冲击钻机、发电机、潜水泵、泥浆循环泵、吊机、混凝土搅拌机、砼罐车等。本桩位点位于旱地,施工条件较好，施工前用只须用机械略微平整即可。本桥施工用电采纳 400KVA 施工专用变压器或者 90Kw 发电机提供、220v 居民用电提供生活用电.设计 C30 水下砼 29。4m3,由贾家拌合站提供,3 辆砼罐车经施工便道运输至现场。二、施工工艺场地平整→桩位放样→埋设护筒→开挖泥浆池→冲击钻成孔→验孔→清孔→钢筋笼安装→导管水密试验→安装导管→二次清孔→灌注混凝土→泥浆清理→检测桩基。三、施工方法1、准备工作1.1 桩基范围内的场地平整，清除余泥及草皮、垃圾等杂物，在附近检平并压实.1.2 详细了解水文地质资料和地下管线资料。人工探察地下管线情况，探孔深度不小于 3m,3m 以下用铁钎进行刺探，确定无地下管线后才开始动工。1.3 桩基础附近开挖沉浆池,并根据地形、交通和施工需要设置临时围栏,防止车辆及行人闯入,白天悬红旗，夜晚挂红灯示警.1.4 钻(冲）孔桩现场应接通水、电。为保证钻（冲）孔施工连续进行，宜设置备用发电机组。2、采纳全站仪按设计桩位坐标准确放出桩的位置，用钢尺对桩位进行纵、横向的校核，确保孔口平面位置与设计桩位偏差不大于 50mm，定出骑马桩并要对骑马桩进行保护且常常校核，确保中桩位置正确。3、埋设护筒：护筒采纳 4mm 钢板制作，其内径为 180cm,长 2m。上部开设 1～2 个溢浆口。护筒制作要坚固耐用，不易变形，不漏水，安装好,起拨方便，并能重复使用。 护筒上口高出地面 0.3m,人工配合小型挖机挖出比护筒预埋深度深 0。3～0.5m、直径比护筒大 0。4～1.0m 的圆坑。在坑底填 0.3～0.5m 厚的粘土并夯实。 将钻孔中心位置标于坑底，并将护筒放进坑内，用十字线加线坠找出护筒中心位置,移动护筒使护筒中心与坑底中心重合，其中心轴线与桩位偏差不得大于 200mm,且护筒保持垂直,用水平尺校直护筒。 在护筒四周对称均匀的回填、夯实粘土。4、泥浆制作 选择和备足良好的造浆粘土或膨润土，造浆量为 2 倍的桩的混凝土体积,泥浆比重可根...
