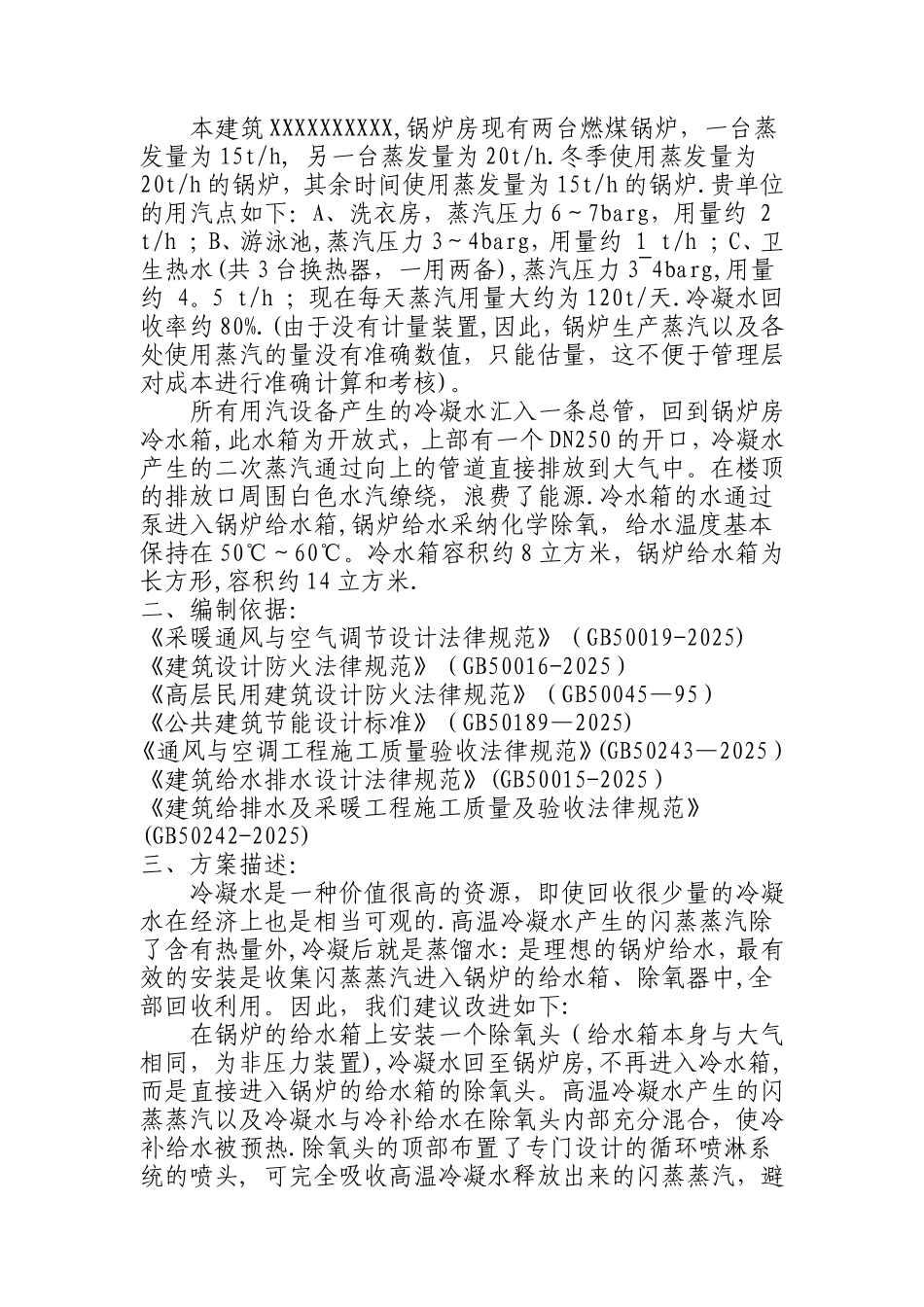

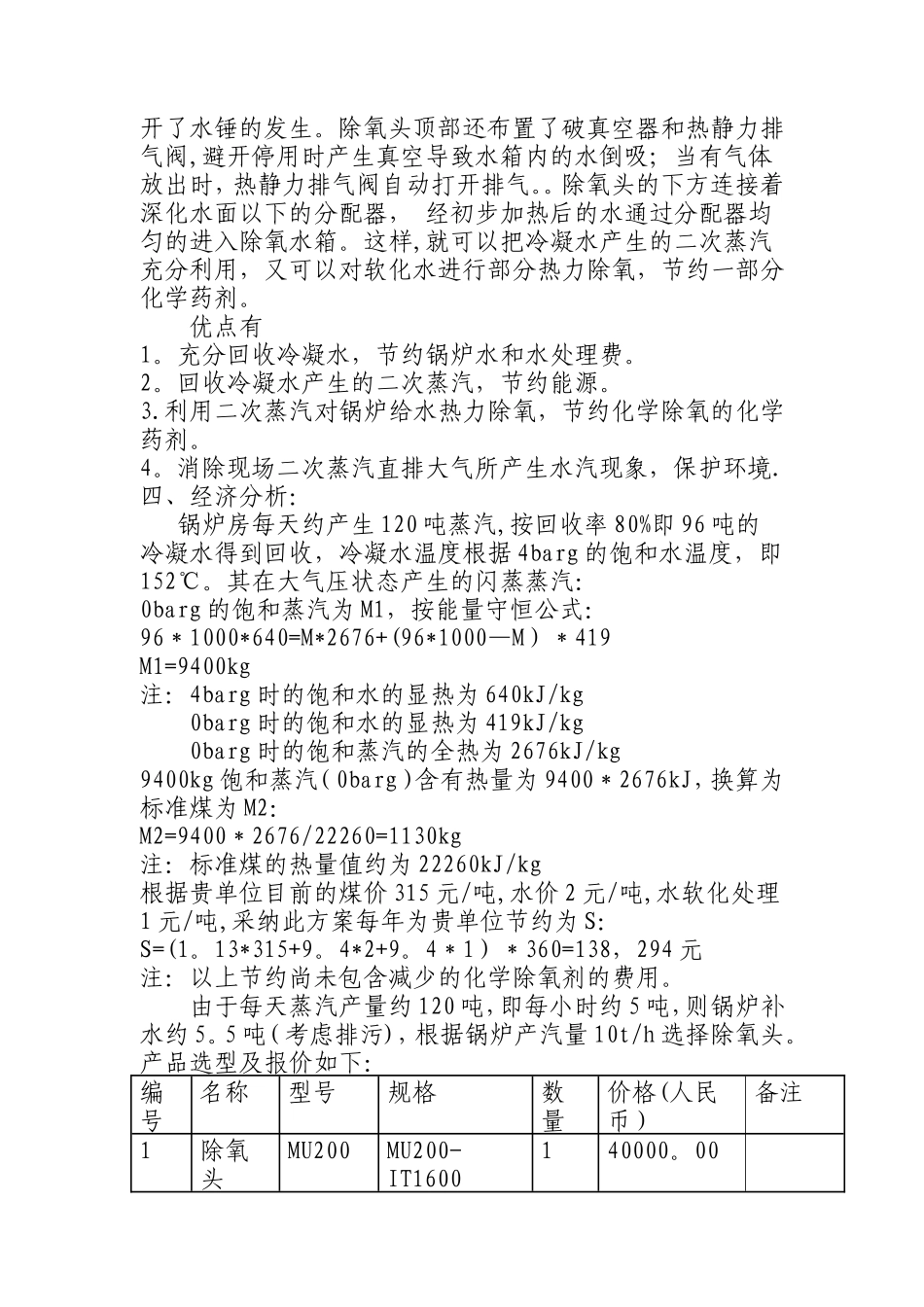

XXXXXXXXXX冷凝水热回收方案北京华商能源管理有限公司XXXX 年 X 月一、工程概况：本建筑 XXXXXXXXXX,锅炉房现有两台燃煤锅炉，一台蒸发量为 15t/h, 另一台蒸发量为 20t/h.冬季使用蒸发量为20t/h 的锅炉，其余时间使用蒸发量为 15t/h 的锅炉.贵单位的用汽点如下：A、洗衣房，蒸汽压力 6～7barg，用量约 2 t/h ；B、游泳池,蒸汽压力 3～4barg，用量约 1 t/h ；C、卫生热水(共 3 台换热器，一用两备),蒸汽压力 3~4barg,用量约 4。5 t/h ；现在每天蒸汽用量大约为 120t/天.冷凝水回收率约 80%.(由于没有计量装置,因此，锅炉生产蒸汽以及各处使用蒸汽的量没有准确数值，只能估量，这不便于管理层对成本进行准确计算和考核)。所有用汽设备产生的冷凝水汇入一条总管，回到锅炉房冷水箱,此水箱为开放式，上部有一个 DN250 的开口，冷凝水产生的二次蒸汽通过向上的管道直接排放到大气中。在楼顶的排放口周围白色水汽缭绕，浪费了能源.冷水箱的水通过泵进入锅炉给水箱,锅炉给水采纳化学除氧，给水温度基本保持在 50℃～60℃。冷水箱容积约 8 立方米，锅炉给水箱为长方形,容积约 14 立方米.二、编制依据：《采暖通风与空气调节设计法律规范》（GB50019-2025)《建筑设计防火法律规范》（GB50016-2025）《高层民用建筑设计防火法律规范》（GB50045—95）《公共建筑节能设计标准》（GB50189—2025)《通风与空调工程施工质量验收法律规范》(GB50243—2025）《建筑给水排水设计法律规范》(GB50015-2025）《建筑给排水及采暖工程施工质量及验收法律规范》(GB50242-2025)三、方案描述：冷凝水是一种价值很高的资源，即使回收很少量的冷凝水在经济上也是相当可观的.高温冷凝水产生的闪蒸蒸汽除了含有热量外,冷凝后就是蒸馏水：是理想的锅炉给水，最有效的安装是收集闪蒸蒸汽进入锅炉的给水箱、除氧器中,全部回收利用。因此，我们建议改进如下:在锅炉的给水箱上安装一个除氧头（给水箱本身与大气相同，为非压力装置),冷凝水回至锅炉房,不再进入冷水箱,而是直接进入锅炉的给水箱的除氧头。高温冷凝水产生的闪蒸蒸汽以及冷凝水与冷补给水在除氧头内部充分混合，使冷补给水被预热.除氧头的顶部布置了专门设计的循环喷淋系统的喷头, 可完全吸收高温冷凝水释放出来的闪蒸蒸汽，避开了水锤的发生。除氧头顶部还布置了破真空器和热静力排气阀,避开停用时产生真空导致水箱内的水倒吸；当有气体放出时，热静力排气阀自动打开排气。。除氧头的...
