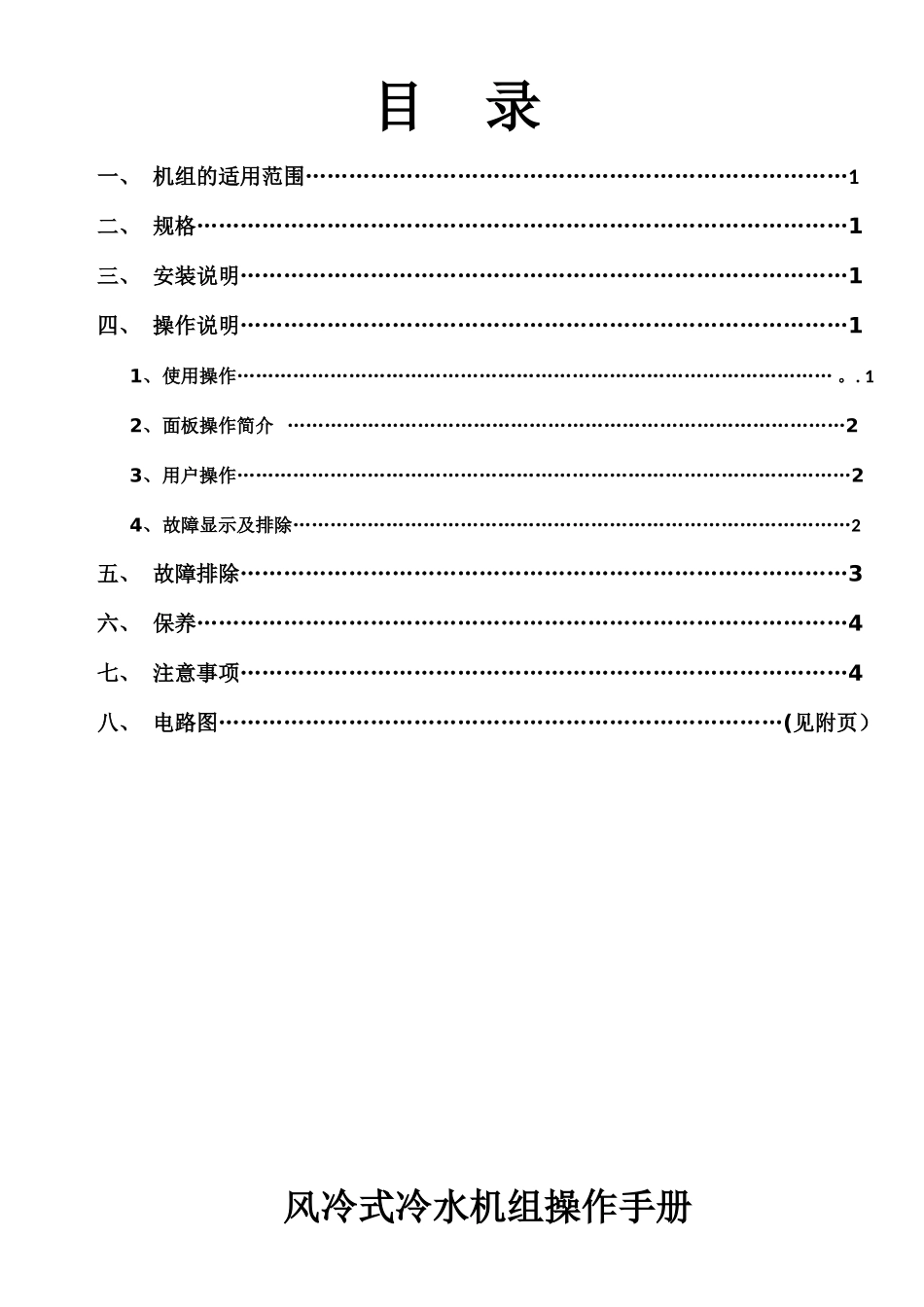

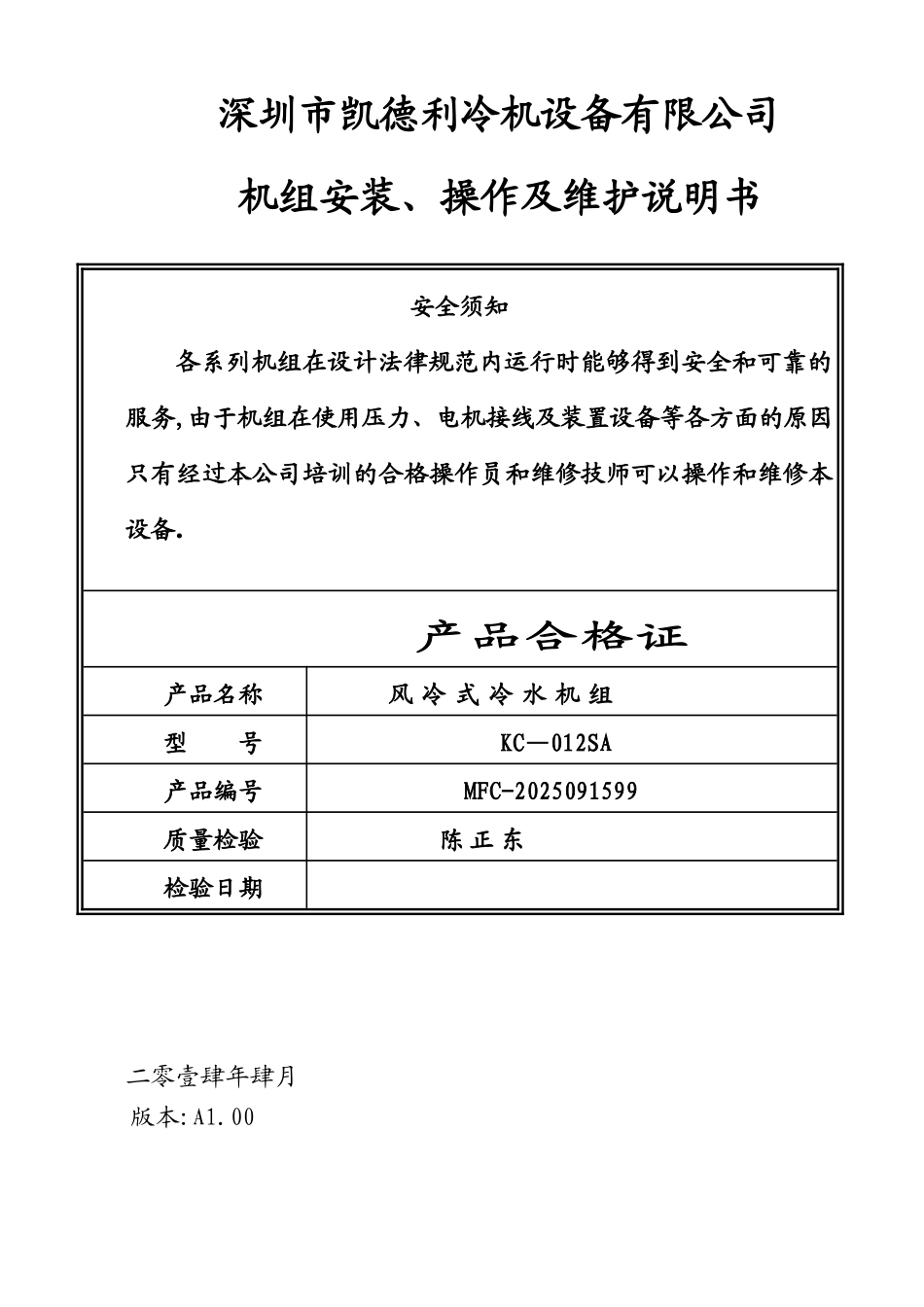

深圳市凯德利冷机设备有限公司 机组安装、操作及维护说明书 二零壹肆年肆月 版本:A1.00安全须知各系列机组在设计法律规范内运行时能够得到安全和可靠的服务,由于机组在使用压力、电机接线及装置设备等各方面的原因只有经过本公司培训的合格操作员和维修技师可以操作和维修本设备. 产品合格证产品名称风 冷 式 冷 水 机 组型 号KC—012SA产品编号 MFC-2025091599质量检验 陈 正 东检验日期目 录一、 机组的适用范围…………………………………………………………………1二、 规格………………………………………………………………………………1三、 安装说明…………………………………………………………………………1四、 操作说明…………………………………………………………………………11、使用操作…………………………………………………………………………………… 。. 12、面板操作简介 ………………………………………………………………………………23、用户操作………………………………………………………………………………………24、故障显示及排除………………………………………………………………………………2五、 故障排除…………………………………………………………………………3六、 保养………………………………………………………………………………4七、 注意事项…………………………………………………………………………4八、 电路图……………………………………………………………………(见附页）风冷式冷水机组操作手册一﹑机组适用范围 在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等.二﹑规格機 型KC-020DA最低控制溫度7℃－12℃電 源380V-50HZ傳 熱 媒 體 水冷 媒R—22壓縮機(品牌） 三 洋冷凝器形式翅片式蒸發器形式 水箱盘管式公 稱 能 力56070 Kcal/h冰水器進/出口尺寸2”冷 凍 水 量13.6m3/h冷凝器進/出口尺寸消 耗 電 力21.7kw機 體 尺 寸1900*990*1860mm 三﹑安装说明 1﹑机器安装﹐要求平放﹐不可倾斜﹔ 2﹑机器两侧应有一米左右保养空间﹔ 3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔ 4﹑冰水管路必须保温﹔ 5﹑接电源时请确定电源足以承担冷水机组最大负荷﹔6﹑机组电源﹐必须单独控制﹔7﹑必须接地线﹐以确保安全。四﹑操作說明 启动机组前﹐应...
