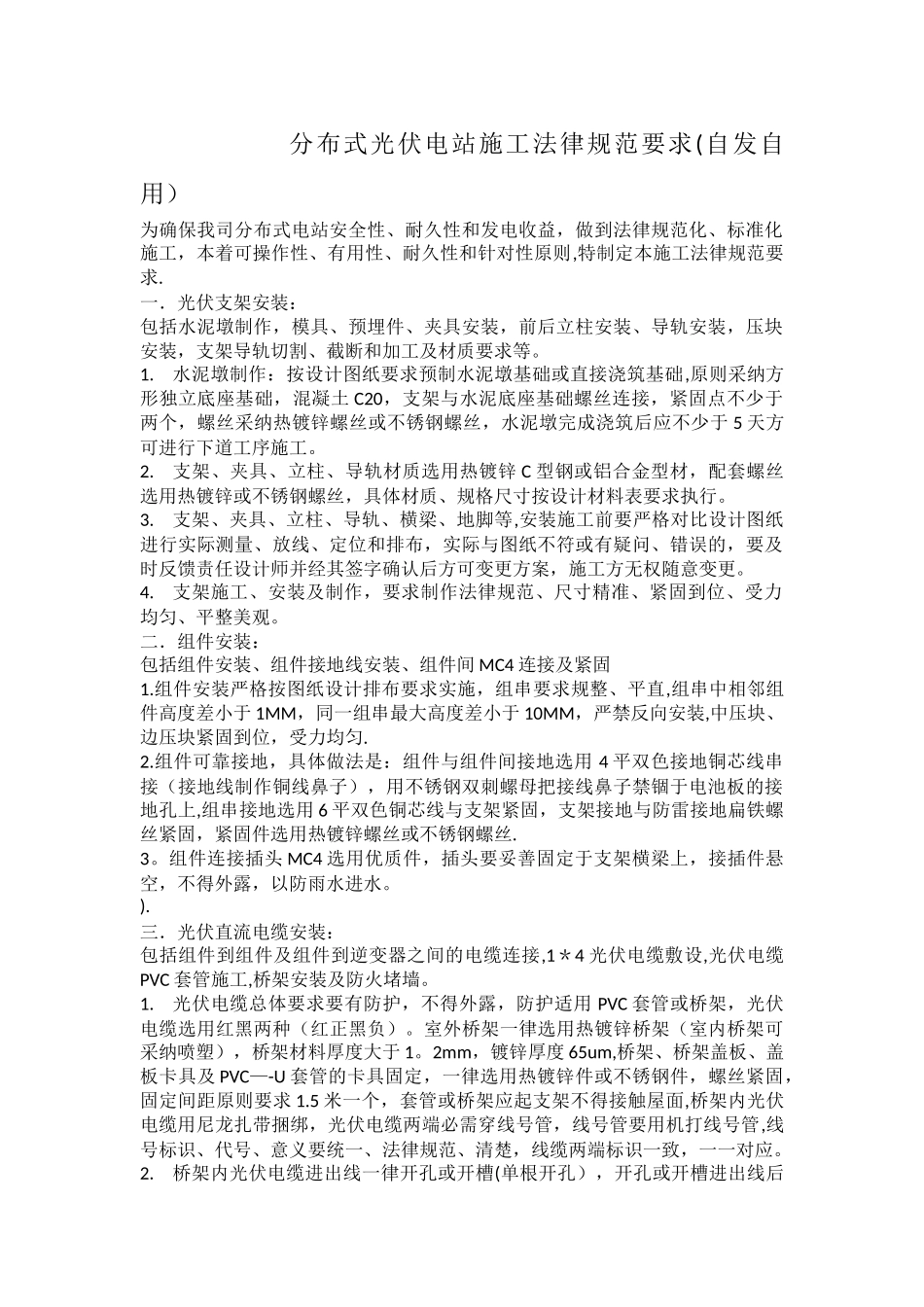

分布式光伏电站施工法律规范要求(自发自用）为确保我司分布式电站安全性、耐久性和发电收益，做到法律规范化、标准化施工，本着可操作性、有用性、耐久性和针对性原则,特制定本施工法律规范要求.一．光伏支架安装：包括水泥墩制作，模具、预埋件、夹具安装，前后立柱安装、导轨安装，压块安装，支架导轨切割、截断和加工及材质要求等。1.水泥墩制作：按设计图纸要求预制水泥墩基础或直接浇筑基础,原则采纳方形独立底座基础，混凝土 C20，支架与水泥底座基础螺丝连接，紧固点不少于两个，螺丝采纳热镀锌螺丝或不锈钢螺丝，水泥墩完成浇筑后应不少于 5 天方可进行下道工序施工。2.支架、夹具、立柱、导轨材质选用热镀锌 C 型钢或铝合金型材，配套螺丝选用热镀锌或不锈钢螺丝，具体材质、规格尺寸按设计材料表要求执行。3.支架、夹具、立柱、导轨、横梁、地脚等,安装施工前要严格对比设计图纸进行实际测量、放线、定位和排布，实际与图纸不符或有疑问、错误的，要及时反馈责任设计师并经其签字确认后方可变更方案，施工方无权随意变更。4.支架施工、安装及制作，要求制作法律规范、尺寸精准、紧固到位、受力均匀、平整美观。二．组件安装：包括组件安装、组件接地线安装、组件间 MC4 连接及紧固1.组件安装严格按图纸设计排布要求实施，组串要求规整、平直,组串中相邻组件高度差小于 1MM，同一组串最大高度差小于 10MM，严禁反向安装,中压块、边压块紧固到位，受力均匀.2.组件可靠接地，具体做法是：组件与组件间接地选用 4 平双色接地铜芯线串接（接地线制作铜线鼻子），用不锈钢双刺螺母把接线鼻子禁锢于电池板的接地孔上,组串接地选用 6 平双色铜芯线与支架紧固，支架接地与防雷接地扁铁螺丝紧固，紧固件选用热镀锌螺丝或不锈钢螺丝.3。组件连接插头 MC4 选用优质件，插头要妥善固定于支架横梁上，接插件悬空，不得外露，以防雨水进水。).三．光伏直流电缆安装：包括组件到组件及组件到逆变器之间的电缆连接,1＊4 光伏电缆敷设,光伏电缆PVC 套管施工,桥架安装及防火堵墙。1.光伏电缆总体要求要有防护，不得外露，防护适用 PVC 套管或桥架，光伏电缆选用红黑两种（红正黑负）。室外桥架一律选用热镀锌桥架（室内桥架可采纳喷塑），桥架材料厚度大于 1。2mm，镀锌厚度 65um,桥架、桥架盖板、盖板卡具及 PVC—-U 套管的卡具固定，一律选用热镀锌件或不锈钢件，螺丝紧固，固定间距原则要求 1.5 米一个，套管或桥架应起支架不得...
