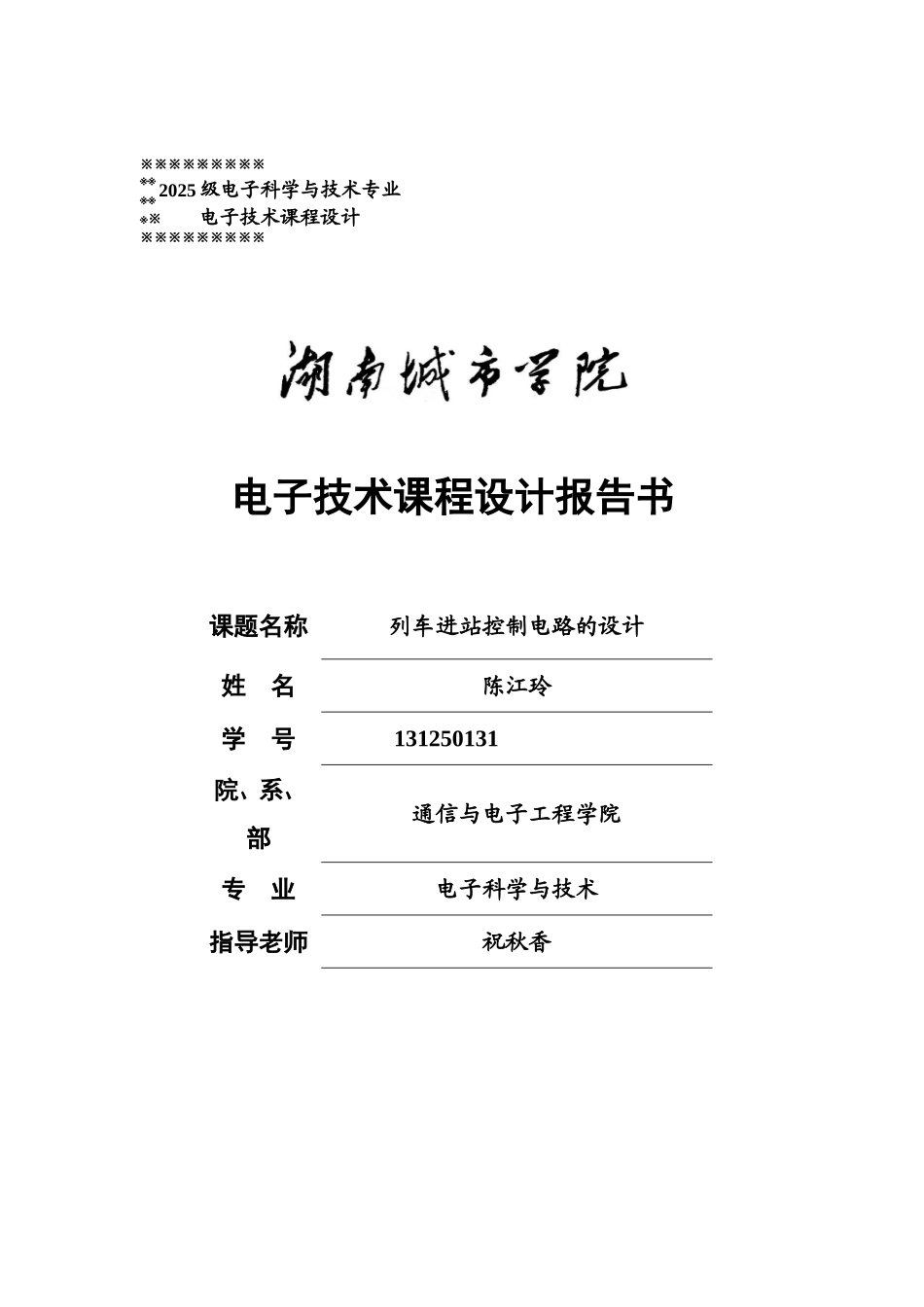

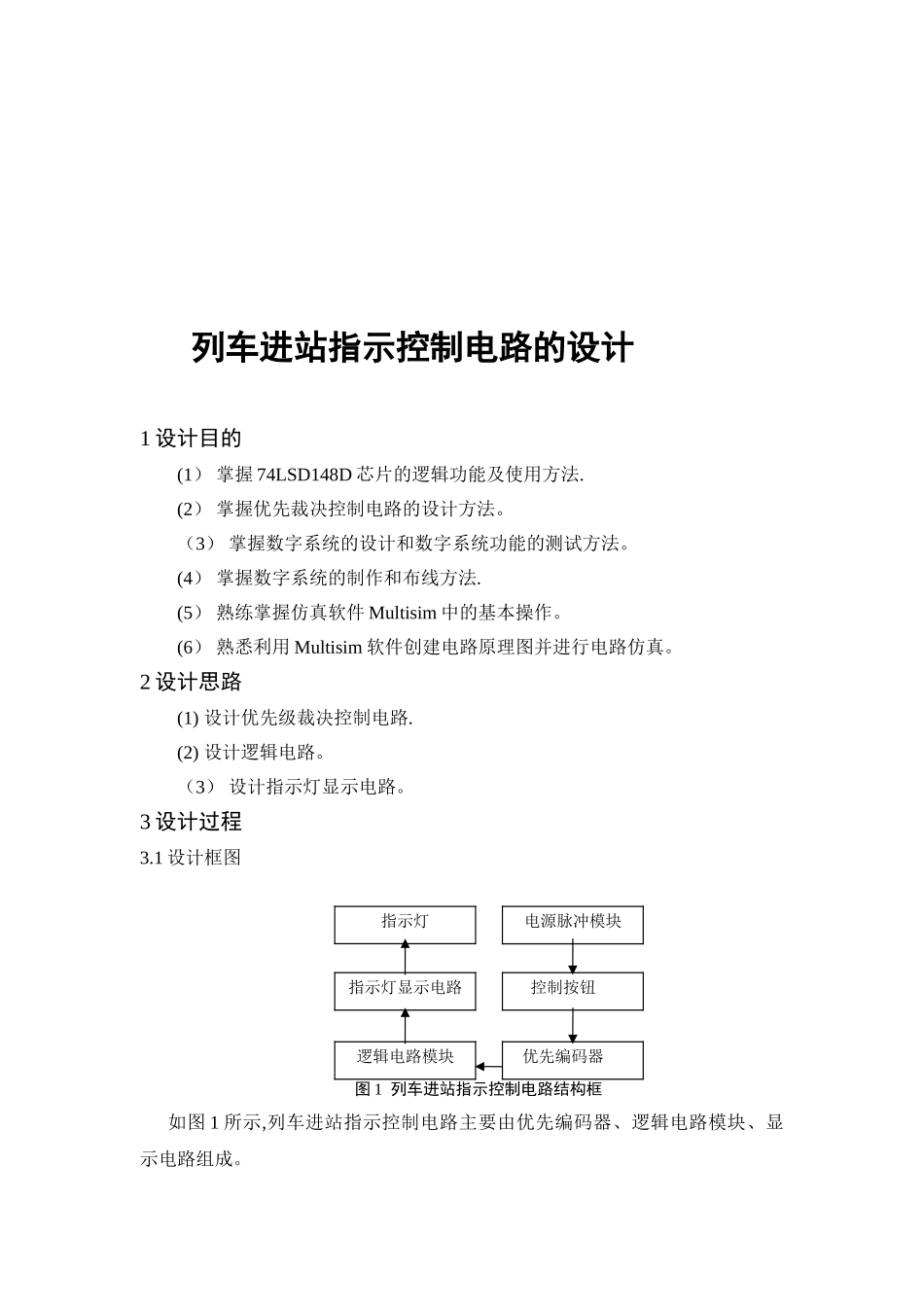

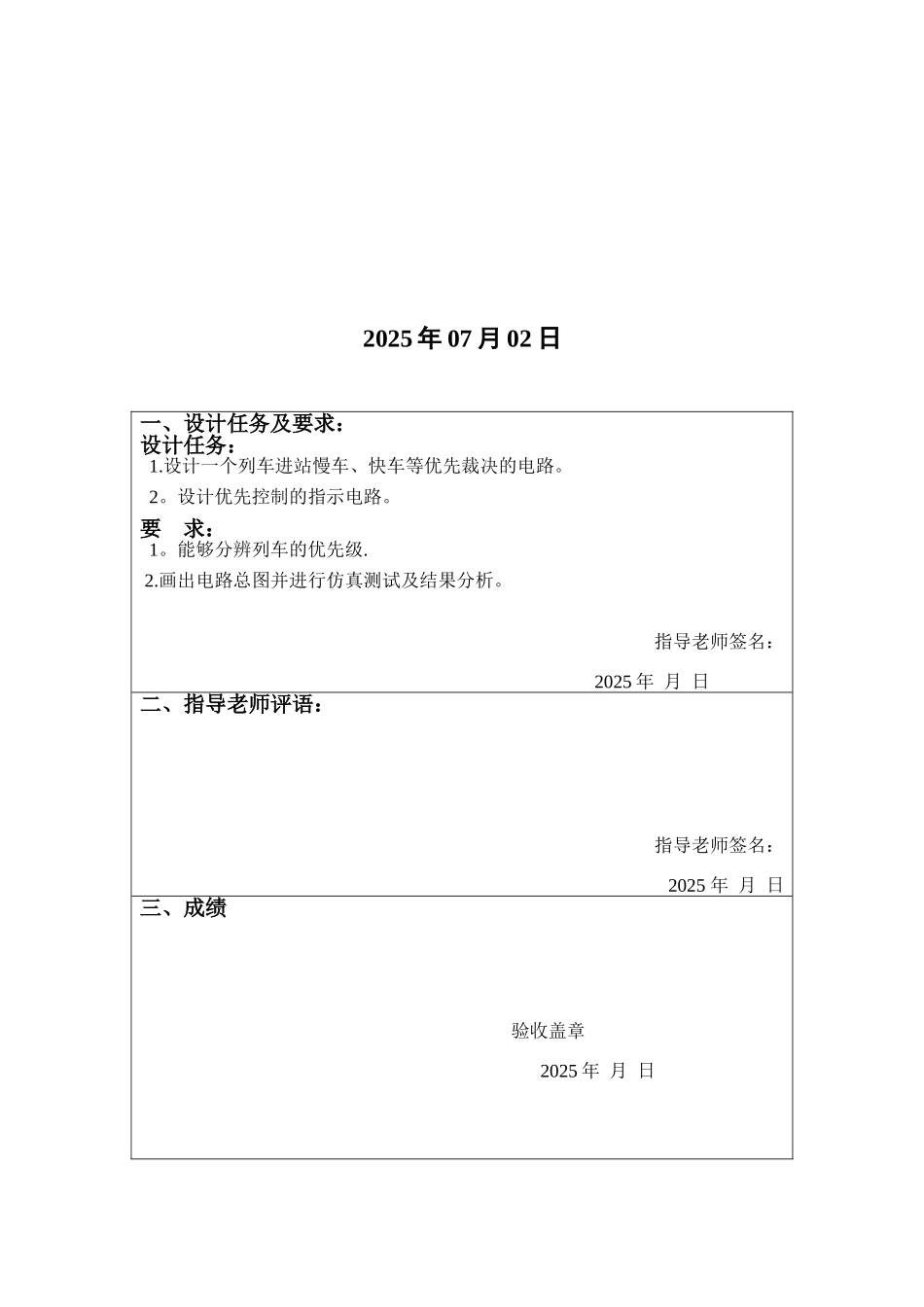

电子技术课程设计报告书课题名称列车进站控制电路的设计姓 名陈江玲学 号 131250131院、系、部通信与电子工程学院专 业电子科学与技术指导老师祝秋香※※※※※※※※※※※※※※※※※※※※※※※※2025 级电子科学与技术专业电子技术课程设计2025 年 07 月 02 日 一、设计任务及要求：设计任务：1.设计一个列车进站慢车、快车等优先裁决的电路。2。设计优先控制的指示电路。要 求： 1。能够分辨列车的优先级. 2.画出电路总图并进行仿真测试及结果分析。指导老师签名： 2025 年 月 日二、指导老师评语：指导老师签名： 2025 年 月 日三、成绩 验收盖章 2025 年 月 日 列车进站指示控制电路的设计1 设计目的(1） 掌握 74LSD148D 芯片的逻辑功能及使用方法.(2） 掌握优先裁决控制电路的设计方法。（3） 掌握数字系统的设计和数字系统功能的测试方法。(4） 掌握数字系统的制作和布线方法.(5） 熟练掌握仿真软件 Multisim 中的基本操作。(6） 熟悉利用 Multisim 软件创建电路原理图并进行电路仿真。2 设计思路(1) 设计优先级裁决控制电路.(2) 设计逻辑电路。（3） 设计指示灯显示电路。3 设计过程 3.1 设计框图图 1 列车进站指示控制电路结构框如图 1 所示,列车进站指示控制电路主要由优先编码器、逻辑电路模块、显示电路组成。指示灯电源脉冲模块优先编码器控制按钮指示灯显示电路逻辑电路模块3。2 单元电路设计3.2.1 优先编码器优先编码器 74LS148 的功能表表 1 74LS148 功能表从功能表中可以得出，74LS148 输入端优先级别的次序依次为 I7，I6,„，I0 。当某一输入端有低电平输入，且比它优先级别高的输入端没有低电平输入时，输出端才输出相应该输入端的代码。例如：I5=0 且 I6=I7=1（I6、I7 优先级别高于 I5) 则此时输出代码 010 .这就是优先编码器的工作原理。74LS148 是一个八线-三线优先级编码器。图 3 74LS148 引脚图74LS148 优先编码器管脚功能介绍:74LS148 为 16 脚的集成芯片，电源是VCC（16）、GND(8),I0—I7 为输入信号，A2，A1，A0 为三位二进制编码输出信号，IE 是使能输入端,OE 是使能输出端，GS 为片优先编码输出端。3.2。2 逻辑电路图 4 优先级逻辑电路原理图逻辑要求：若设其中 A、B 分别为快车和慢车进站的光电检测管，平常A、B 为“0”，复位 S 开关断开。进站前，接下复位开关 S 是发光二极管 LED全部熄灭。当某列车进站时，...
