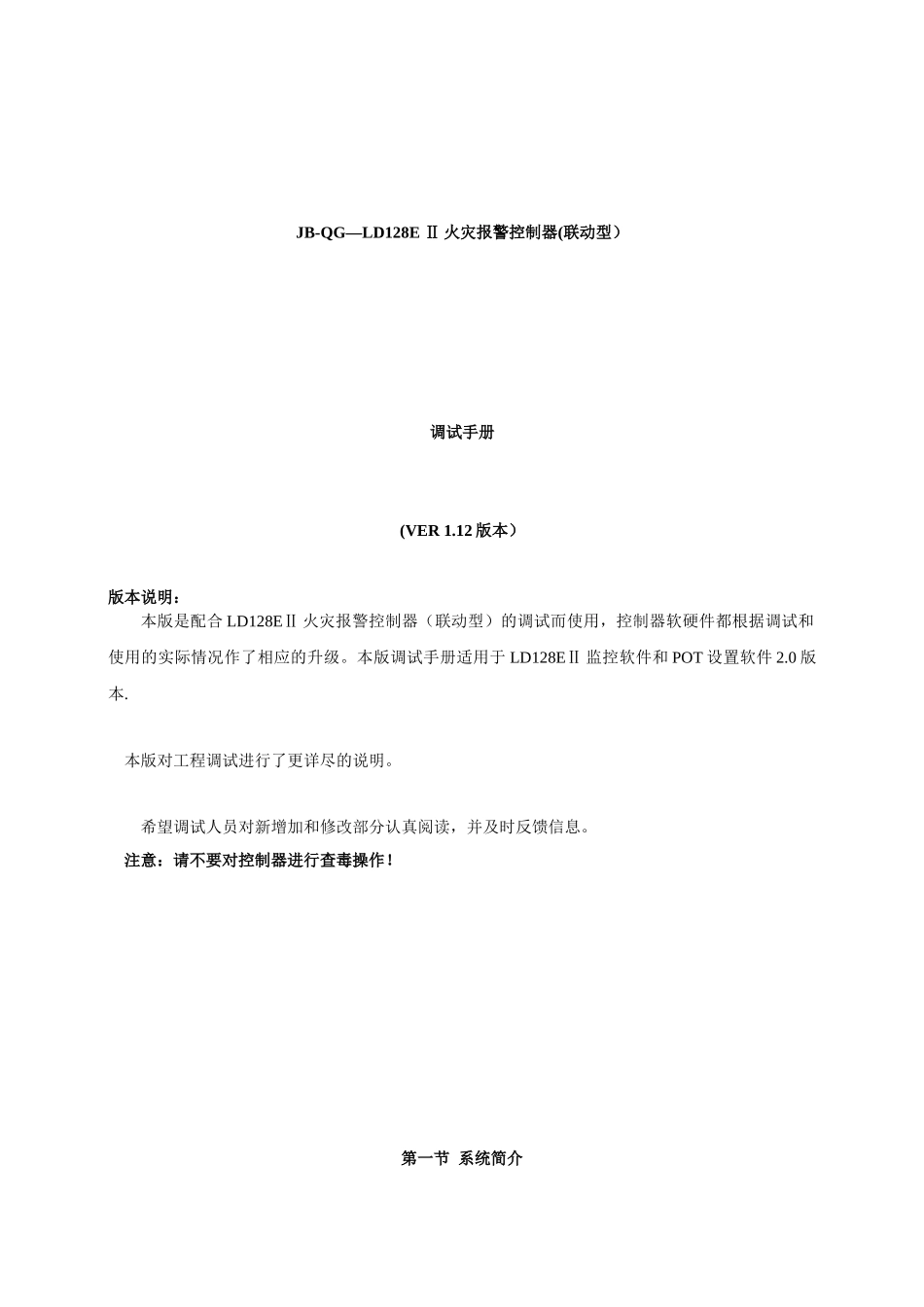

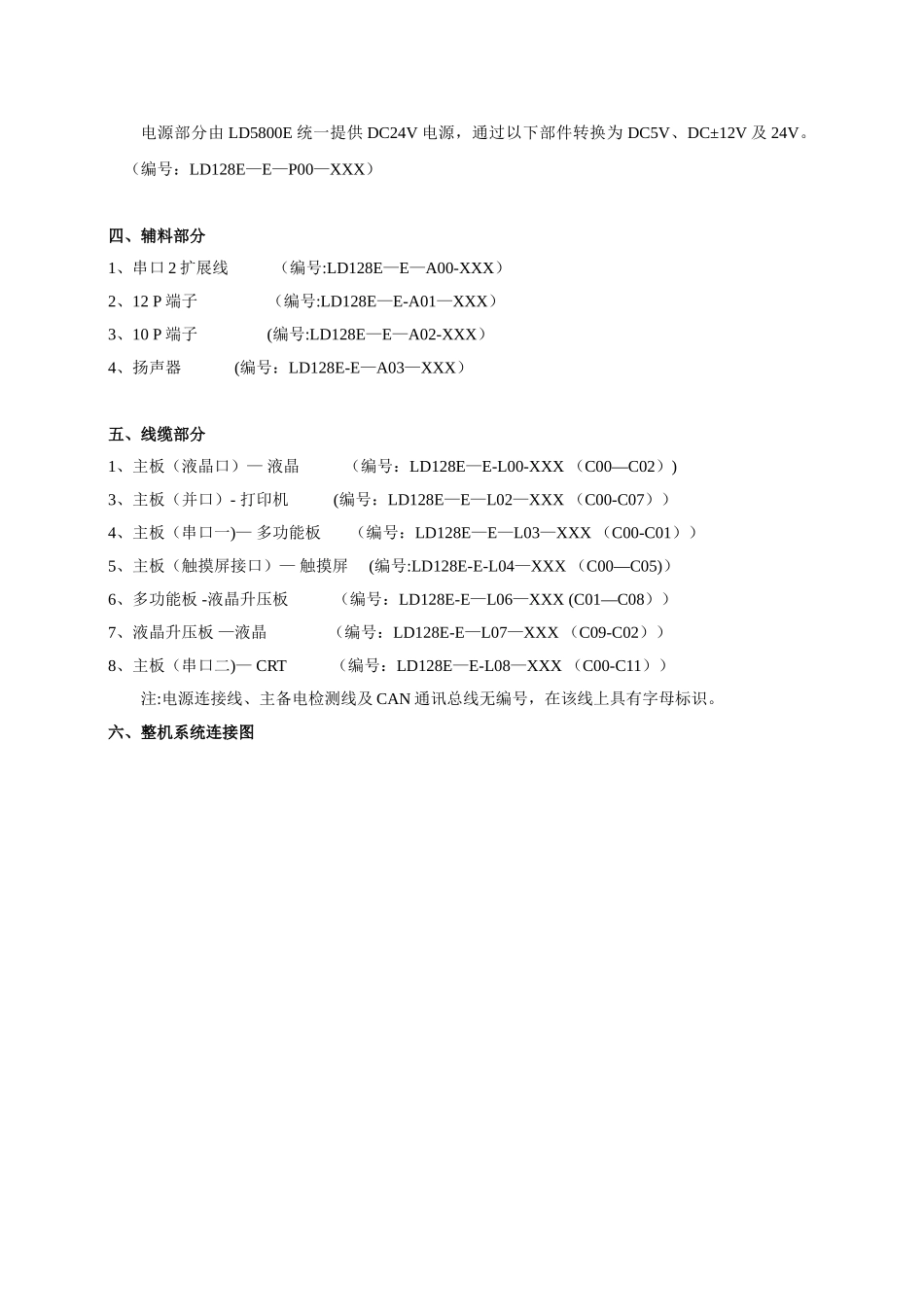

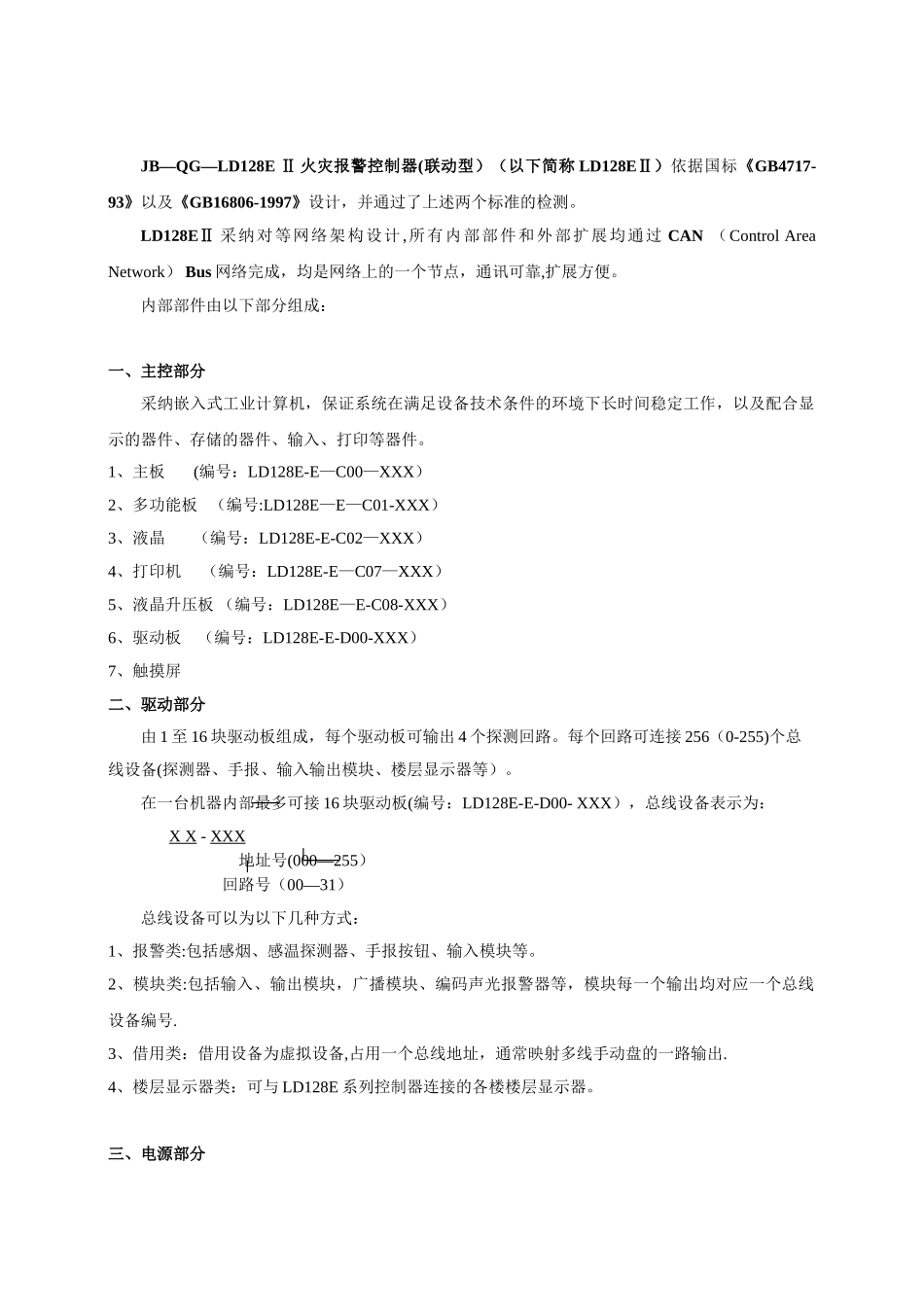

JB-QG—LD128E Ⅱ 火灾报警控制器(联动型）调试手册(VER 1.12 版本）版本说明： 本版是配合 LD128EⅡ 火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。本版调试手册适用于 LD128EⅡ 监控软件和 POT 设置软件 2.0 版本. 本版对工程调试进行了更详尽的说明。希望调试人员对新增加和修改部分认真阅读，并及时反馈信息。注意：请不要对控制器进行查毒操作！第一节 系统简介JB—QG—LD128E Ⅱ 火灾报警控制器(联动型）（以下简称 LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。LD128EⅡ 采纳对等网络架构设计 ,所有内部部件和外部扩展均通过 CAN （Control Area Network） Bus 网络完成，均是网络上的一个节点，通讯可靠,扩展方便。内部部件由以下部分组成：一、主控部分采纳嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。1、主板 (编号：LD128E-E—C00—XXX）2、多功能板 （编号:LD128E—E—C01-XXX）3、液晶 （编号：LD128E-E-C02—XXX）4、打印机 （编号：LD128E-E—C07—XXX）5、液晶升压板 （编号：LD128E—E-C08-XXX）6、驱动板 （编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由 1 至 16 块驱动板组成，每个驱动板可输出 4 个探测回路。每个回路可连接 256（0-255)个总线设备(探测器、手报、输入输出模块、楼层显示器等）。在一台机器内部最多可接 16 块驱动板(编号：LD128E-E-D00- XXX），总线设备表示为： X X - XXX 地址号(000—255）回路号（00—31）总线设备可以为以下几种方式：1、报警类:包括感烟、感温探测器、手报按钮、输入模块等。2、模块类:包括输入、输出模块，广播模块、编码声光报警器等，模块每一个输出均对应一个总线设备编号.3、借用类：借用设备为虚拟设备,占用一个总线地址，通常映射多线手动盘的一路输出.4、楼层显示器类：可与 LD128E 系列控制器连接的各楼楼层显示器。三、电源部分电源部分由 LD5800E 统一提供 DC24V 电源，通过以下部件转换为 DC5V、DC±12V 及 24V。（编号：LD128E—E—P00—XXX）四、辅料部分1、串口 2 扩展线 （编号:LD128E—E—A00-XXX）2、12 P 端子 （编号:LD128E—E-A01—XXX）3、10 P 端子 (编号:LD128E—E—A02-XXX）4、扬声器 (编号：LD128E-E—A...
