剪力墙模板施工方案61055

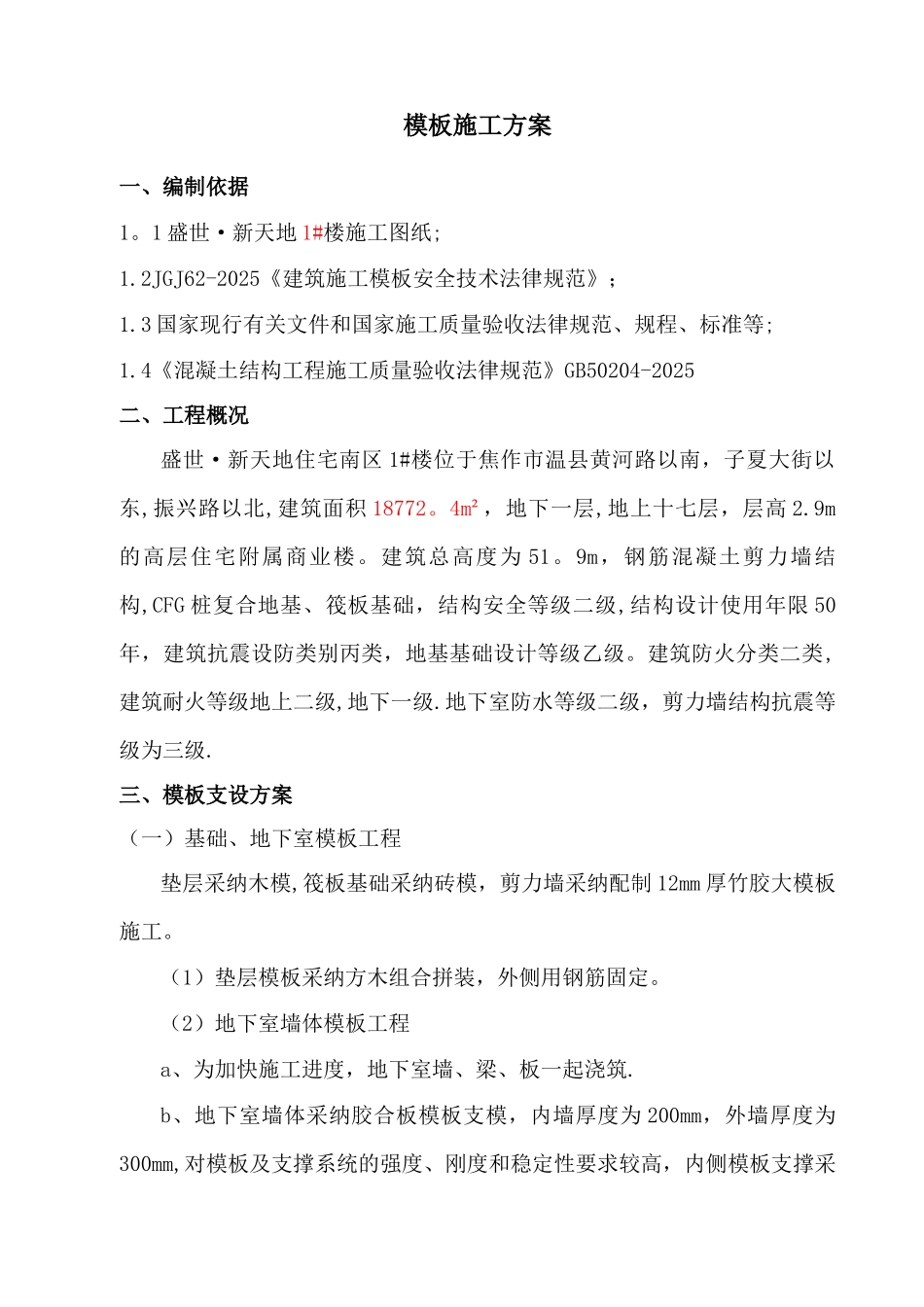

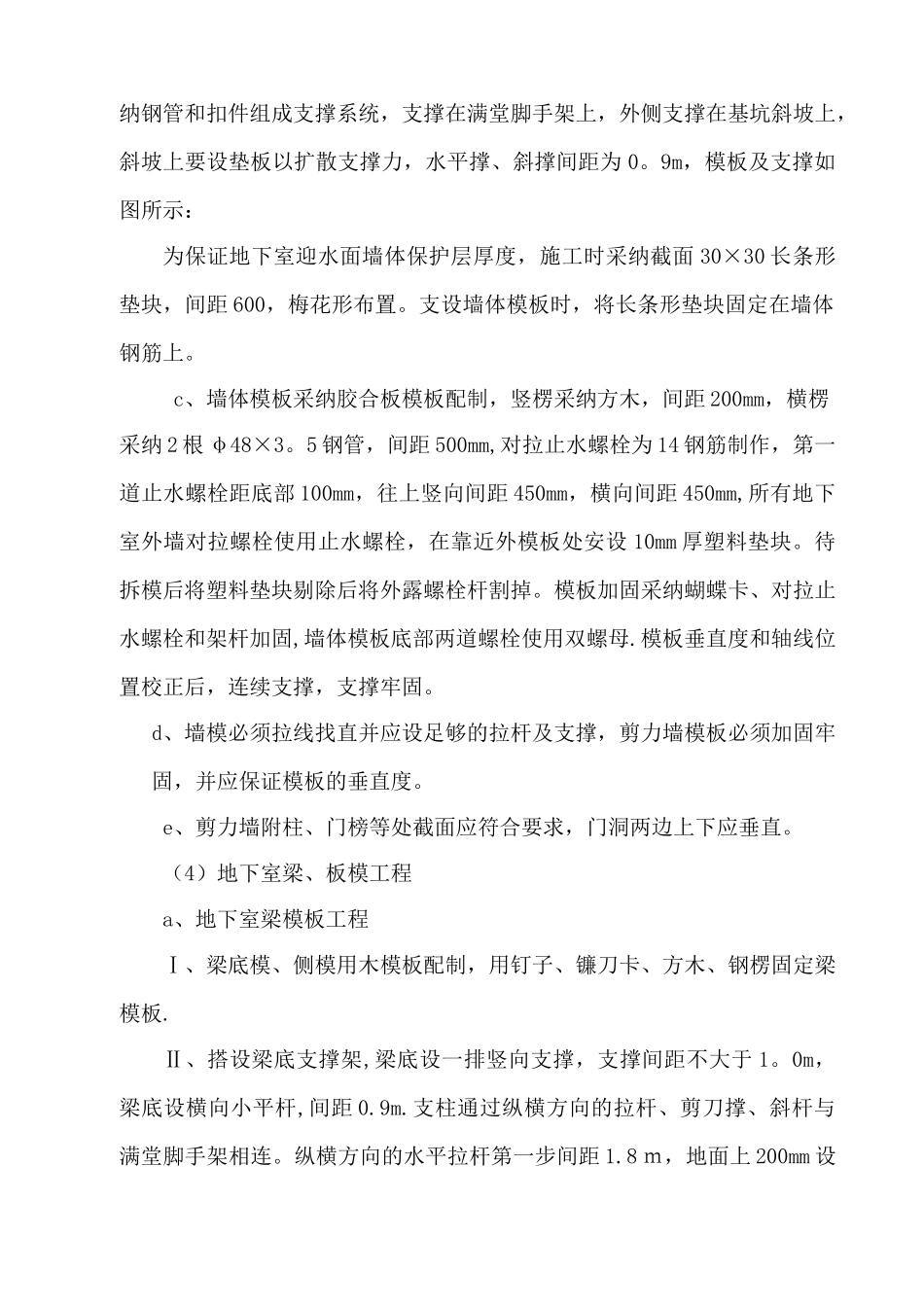

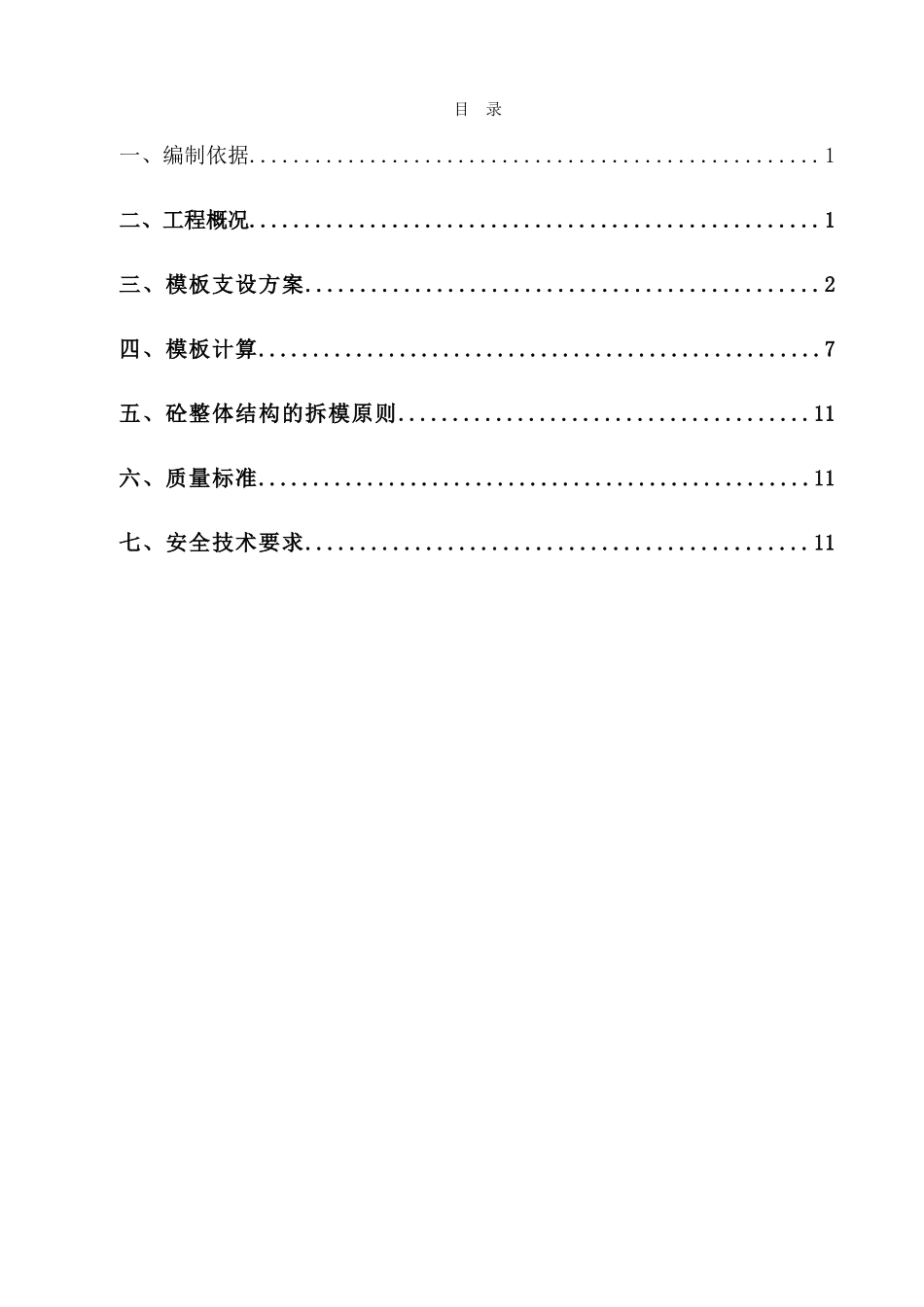

目 录一、编制依据....................................................1二、工程概况....................................................1三、模板支设方案...............................................2四、模板计算....................................................7五、砼整体结构的拆模原则......................................11六、质量标准...................................................11七、安全技术要求..............................................11模板施工方案一、编制依据1。1 盛世·新天地 1#楼施工图纸;1.2JGJ62-2025《建筑施工模板安全技术法律规范》；1.3 国家现行有关文件和国家施工质量验收法律规范、规程、标准等;1.4《混凝土结构工程施工质量验收法律规范》GB50204-2025二、工程概况盛世·新天地住宅南区 1#楼位于焦作市温县黄河路以南，子夏大街以东,振兴路以北,建筑面积 18772。4m²，地下一层,地上十七层，层高 2.9m的高层住宅附属商业楼。建筑总高度为 51。9m，钢筋混凝土剪力墙结构,CFG 桩复合地基、筏板基础，结构安全等级二级,结构设计使用年限 50年，建筑抗震设防类别丙类，地基基础设计等级乙级。建筑防火分类二类,建筑耐火等级地上二级,地下一级.地下室防水等级二级，剪力墙结构抗震等级为三级.三、模板支设方案（一）基础、地下室模板工程垫层采纳木模,筏板基础采纳砖模，剪力墙采纳配制 12mm 厚竹胶大模板施工。（1）垫层模板采纳方木组合拼装，外侧用钢筋固定。（2）地下室墙体模板工程a、为加快施工进度，地下室墙、梁、板一起浇筑.b、地下室墙体采纳胶合板模板支模，内墙厚度为 200mm，外墙厚度为300mm,对模板及支撑系统的强度、刚度和稳定性要求较高，内侧模板支撑采纳钢管和扣件组成支撑系统，支撑在满堂脚手架上，外侧支撑在基坑斜坡上，斜坡上要设垫板以扩散支撑力，水平撑、斜撑间距为 0。9m，模板及支撑如图所示：为保证地下室迎水面墙体保护层厚度，施工时采纳截面 30×30 长条形垫块，间距 600，梅花形布置。支设墙体模板时，将长条形垫块固定在墙体钢筋上。c、墙体模板采纳胶合板模板配制，竖楞采纳方木，间距 200mm，横楞采纳 2 根 φ48×3。5 钢管，间距 500mm,对拉止水螺栓为 14 钢筋制作，第一道止水螺栓距底部 100mm，往上竖向间距 450mm，横向间距 450mm,所有地下室外墙对拉螺栓使用止水螺栓，在靠近外模板处安设 10mm 厚塑料垫...
