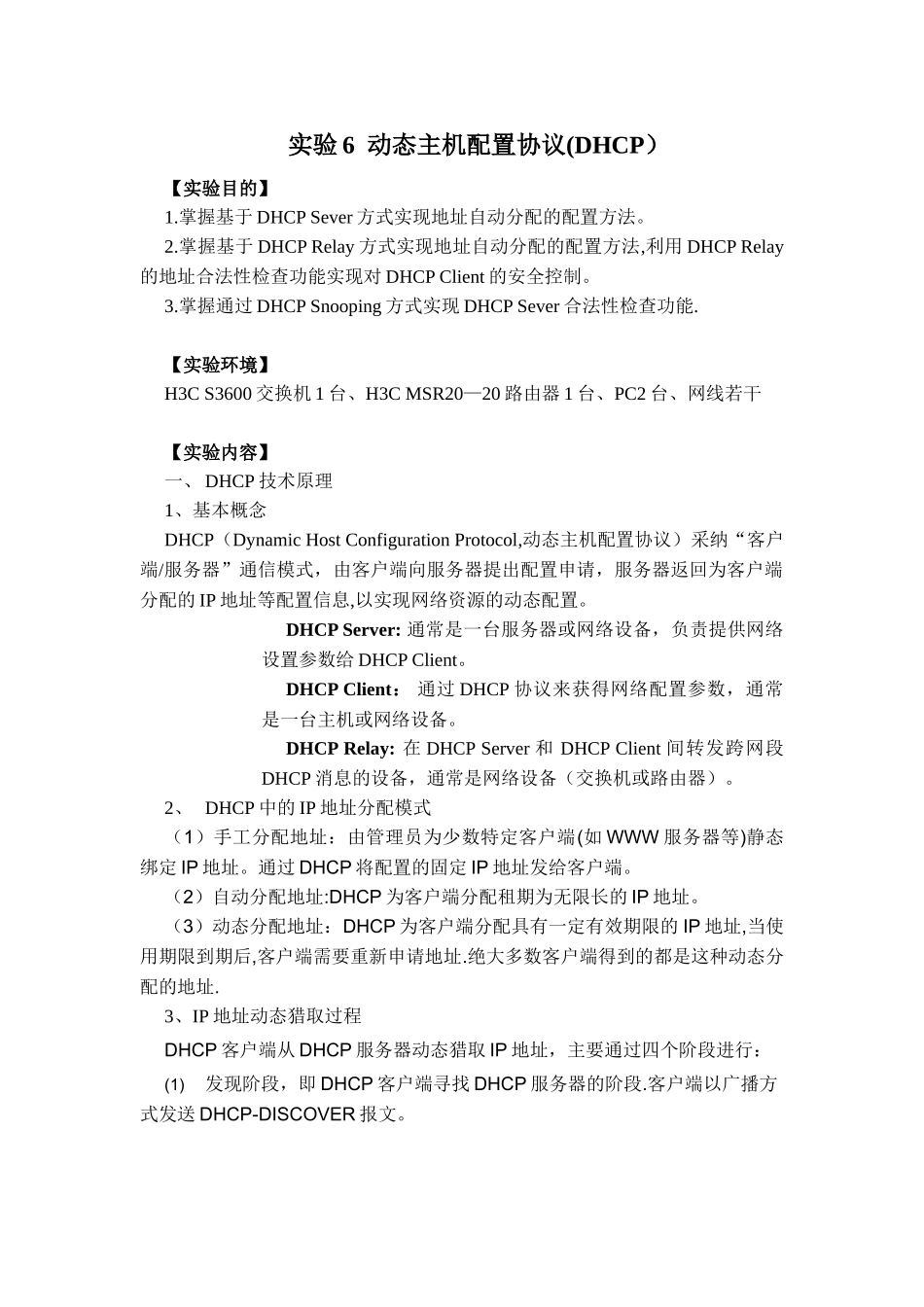

实验 6 动态主机配置协议(DHCP）【实验目的】1.掌握基于 DHCP Sever 方式实现地址自动分配的配置方法。2.掌握基于 DHCP Relay 方式实现地址自动分配的配置方法,利用 DHCP Relay的地址合法性检查功能实现对 DHCP Client 的安全控制。3.掌握通过 DHCP Snooping 方式实现 DHCP Sever 合法性检查功能.【实验环境】H3C S3600 交换机 1 台、H3C MSR20—20 路由器 1 台、PC2 台、网线若干【实验内容】一、 DHCP 技术原理1、基本概念DHCP（Dynamic Host Configuration Protocol,动态主机配置协议）采纳“客户端/服务器”通信模式，由客户端向服务器提出配置申请，服务器返回为客户端分配的 IP 地址等配置信息,以实现网络资源的动态配置。DHCP Server: 通常是一台服务器或网络设备，负责提供网络设置参数给 DHCP Client。DHCP Client： 通过 DHCP 协议来获得网络配置参数，通常是一台主机或网络设备。DHCP Relay: 在 DHCP Server 和 DHCP Client 间转发跨网段DHCP 消息的设备，通常是网络设备（交换机或路由器）。2、 DHCP 中的 IP 地址分配模式（1）手工分配地址：由管理员为少数特定客户端(如 WWW 服务器等)静态绑定 IP 地址。通过 DHCP 将配置的固定 IP 地址发给客户端。（2）自动分配地址:DHCP 为客户端分配租期为无限长的 IP 地址。（3）动态分配地址：DHCP 为客户端分配具有一定有效期限的 IP 地址,当使用期限到期后,客户端需要重新申请地址.绝大多数客户端得到的都是这种动态分配的地址.3、IP 地址动态猎取过程DHCP 客户端从 DHCP 服务器动态猎取 IP 地址，主要通过四个阶段进行：(1)发现阶段，即 DHCP 客户端寻找 DHCP 服务器的阶段.客户端以广播方式发送 DHCP-DISCOVER 报文。(2)提供阶段，即 DHCP 服务器提供 IP 地址的阶段.DHCP 服务器接收到客户端的 DHCP—DISCOVER 报文后，根据 IP 地址分配的优先次序选出一个 IP地址，与其他参数一起通过 DHCP—OFFER 报文发送给客户端。(3)选择阶段,即 DHCP 客户端选择 IP 地址的阶段.假如有多台 DHCP 服务器向该客户端发来 DHCP—OFFER 报文，客户端只接受第一个收到的 DHCP—OFFER 报文，然后以广播方式发送 DHCP—REQUEST 报文，该报文中包含 DHCP 服务器在 DHCP—OFFER 报文中分配的 IP 地址.(4)确认阶段，即 DHCP 服务器确认 IP 地址的阶段。DHCP 服务器收到DHCP 客户端发来...
