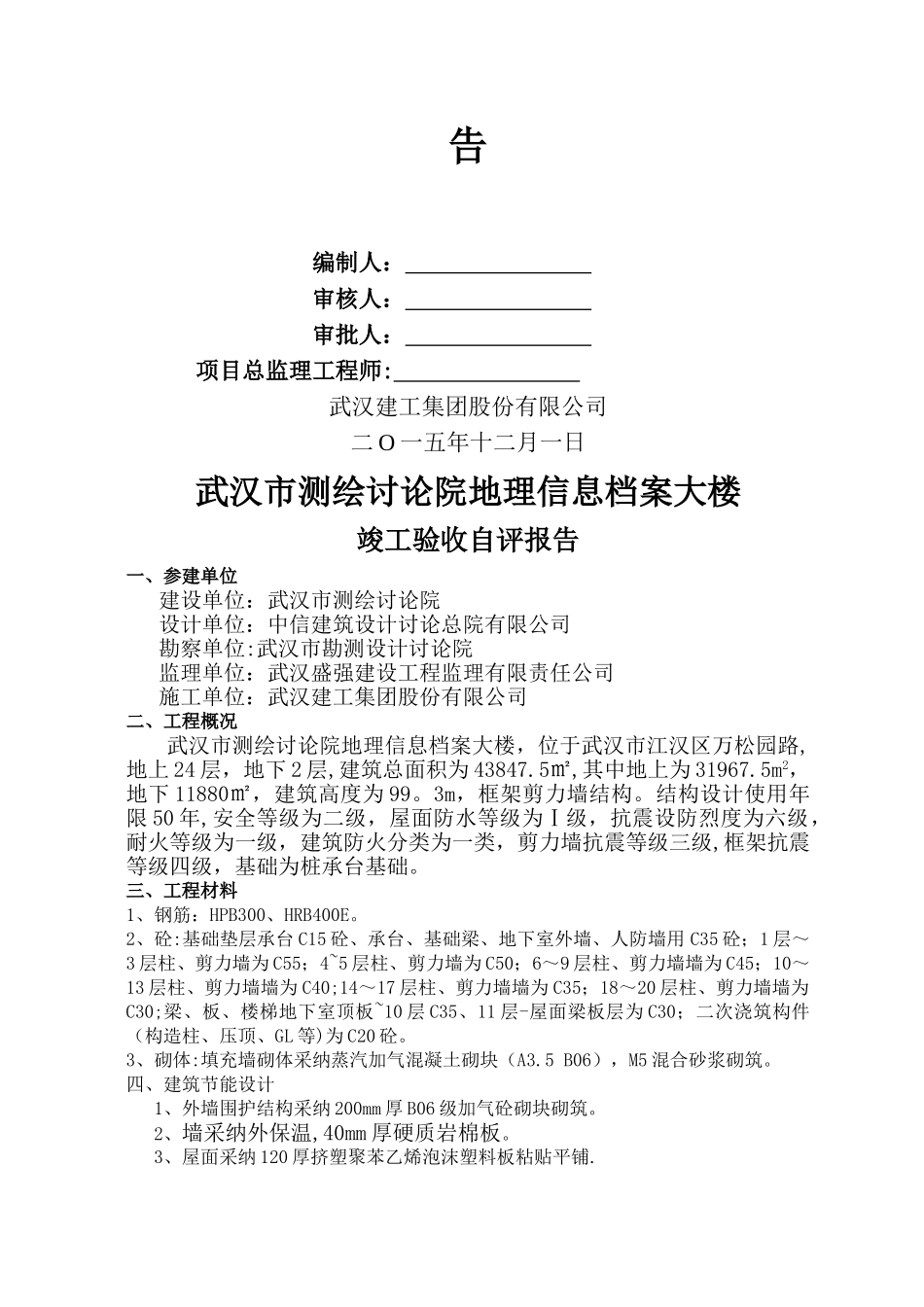

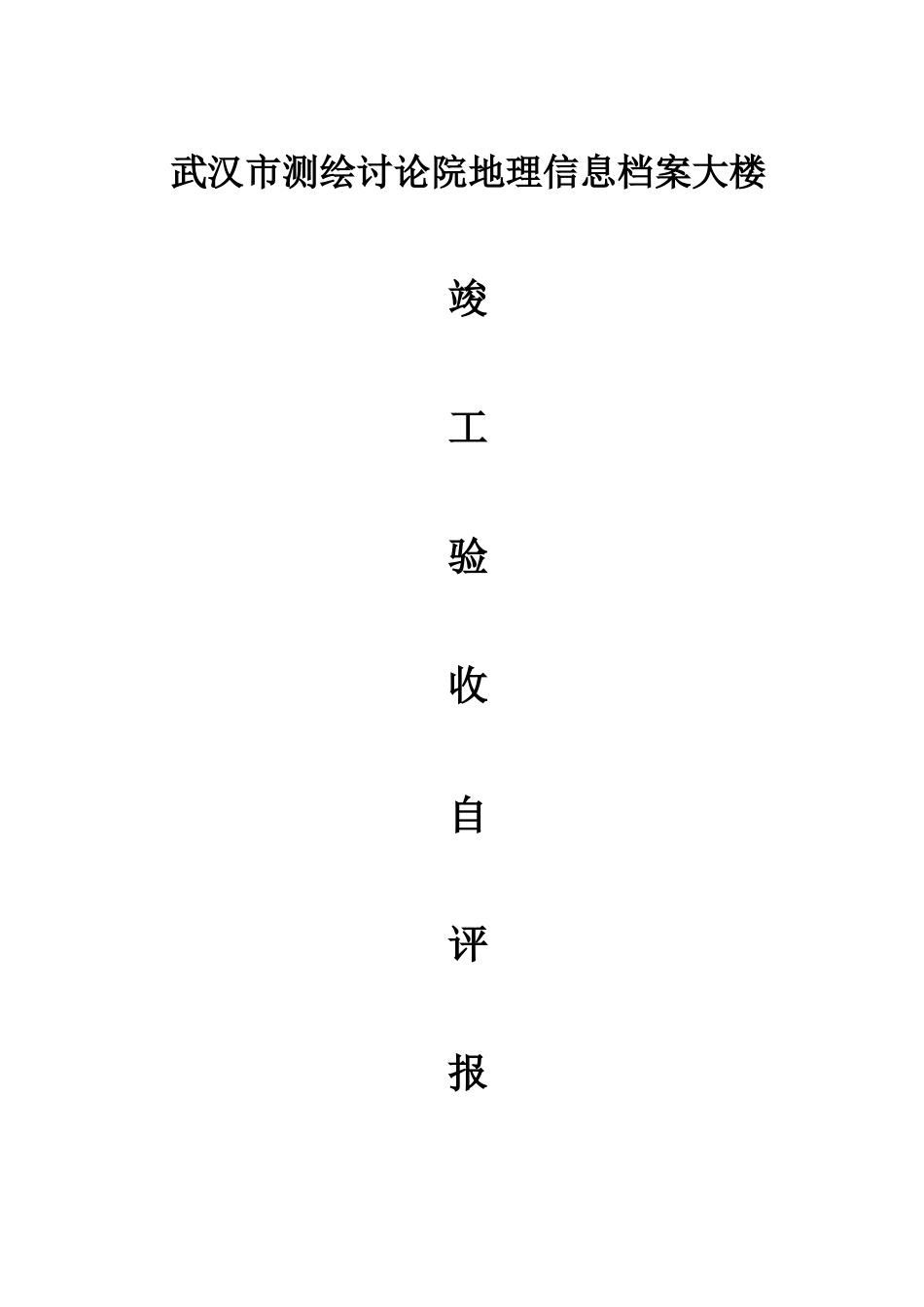

武汉市测绘讨论院地理信息档案大楼竣工验收自评报告 编制人： 审核人： 审批人： 项目总监理工程师: 武汉建工集团股份有限公司二 O 一五年十二月一日武汉市测绘讨论院地理信息档案大楼竣工验收自评报告一、参建单位建设单位：武汉市测绘讨论院设计单位：中信建筑设计讨论总院有限公司勘察单位:武汉市勘测设计讨论院监理单位：武汉盛强建设工程监理有限责任公司施工单位：武汉建工集团股份有限公司二、工程概况武汉市测绘讨论院地理信息档案大楼，位于武汉市江汉区万松园路,地上 24 层，地下 2 层,建筑总面积为 43847
5㎡,其中地上为 31967
5m2，地下 11880㎡，建筑高度为 99
3m，框架剪力墙结构
结构设计使用年限 50 年,安全等级为二级，屋面防水等级为Ⅰ级，抗震设防烈度为六级，耐火等级为一级，建筑防火分类为一类，剪力墙抗震等级三级,框架抗震等级四级，基础为桩承台基础
三、工程材料1、钢筋：HPB300、HRB400E
2、砼:基础垫层承台 C15 砼、承台、基础梁、地下室外墙、人防墙用 C35 砼；1 层～3 层柱、剪力墙为 C55；4~5 层柱、剪力墙为 C50；6～9 层柱、剪力墙墙为 C45；10～13 层柱、剪力墙墙为 C40;14～17 层柱、剪力墙墙为 C35；18～20 层柱、剪力墙墙为C30;梁、板、楼梯地下室顶板~10 层 C35、11 层-屋面梁板层为 C30；二次浇筑构件（构造柱、压顶、GL 等)为 C20 砼
3、砌体:填充墙砌体采纳蒸汽加气混凝土砌块（A3
5 B06），M5 混合砂浆砌筑
四、建筑节能设计1、外墙围护结构采纳 200mm 厚 B06 级加气砼砌块砌筑
2、墙采纳外保温,40mm 厚硬质岩棉板
3、屋面采纳 120 厚挤塑聚苯乙烯泡沫塑料板粘贴平铺

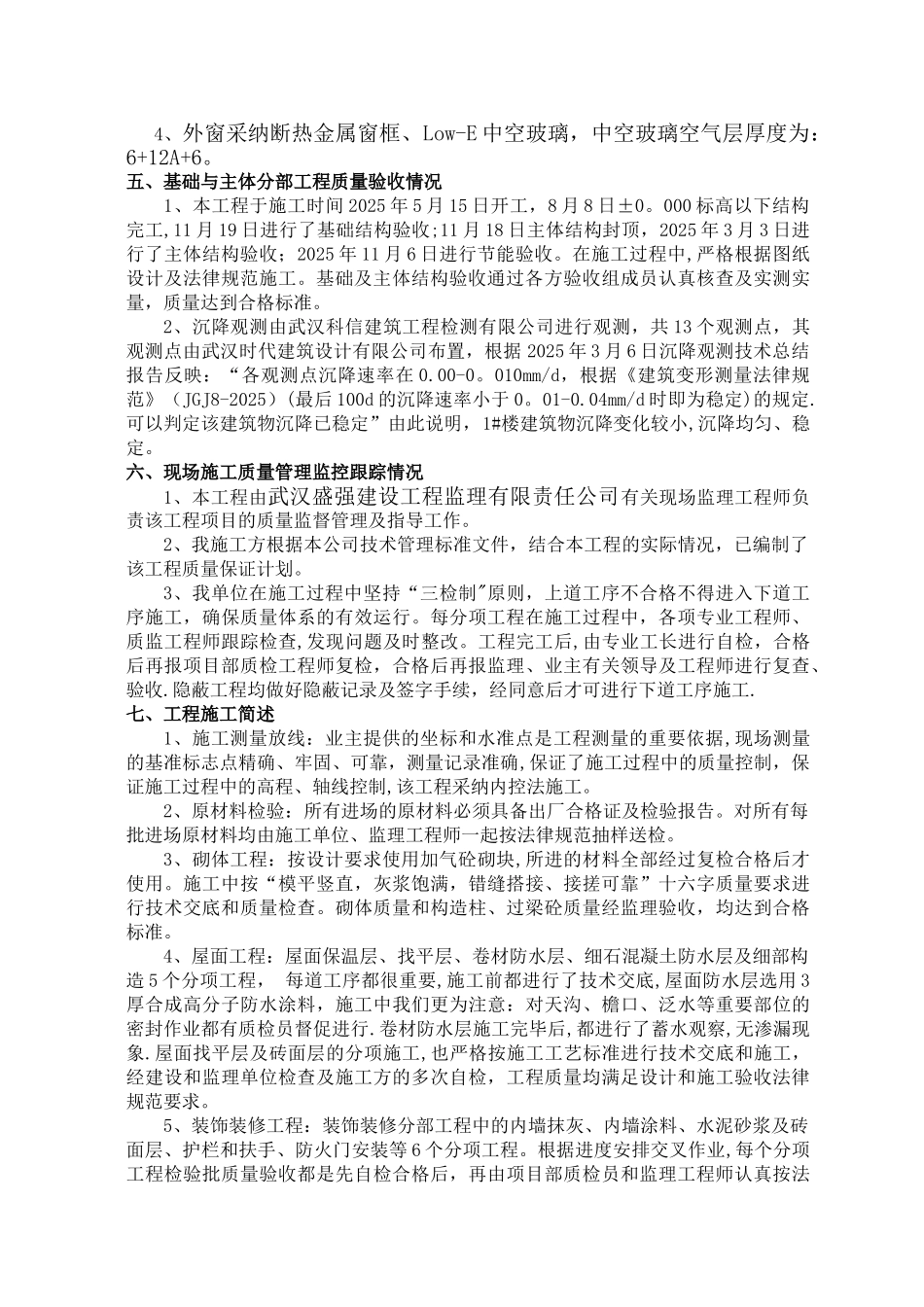

4、外窗采纳断热金属窗框、Low-E 中空玻璃，中空玻璃空气层厚度为：6+12A+
