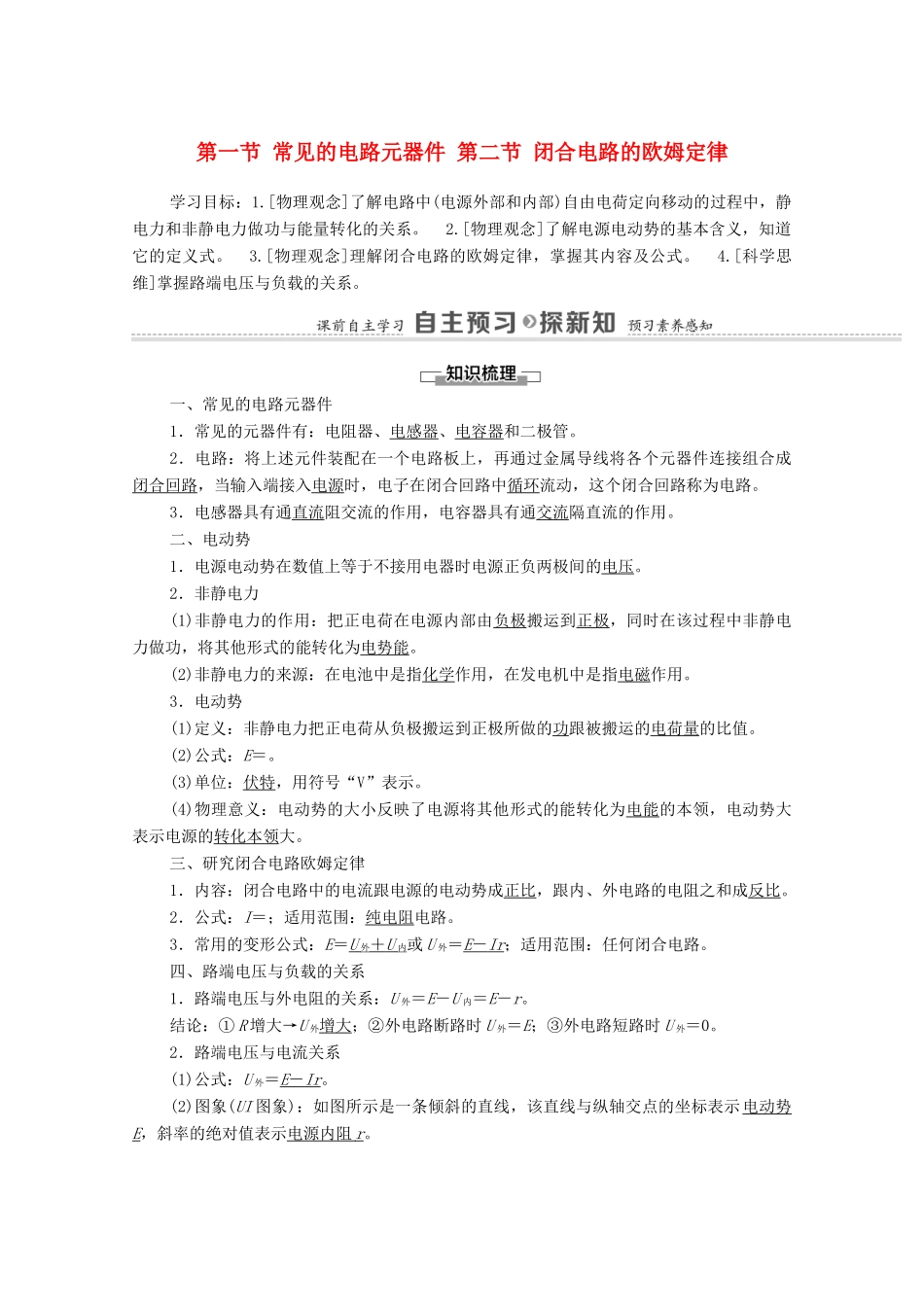

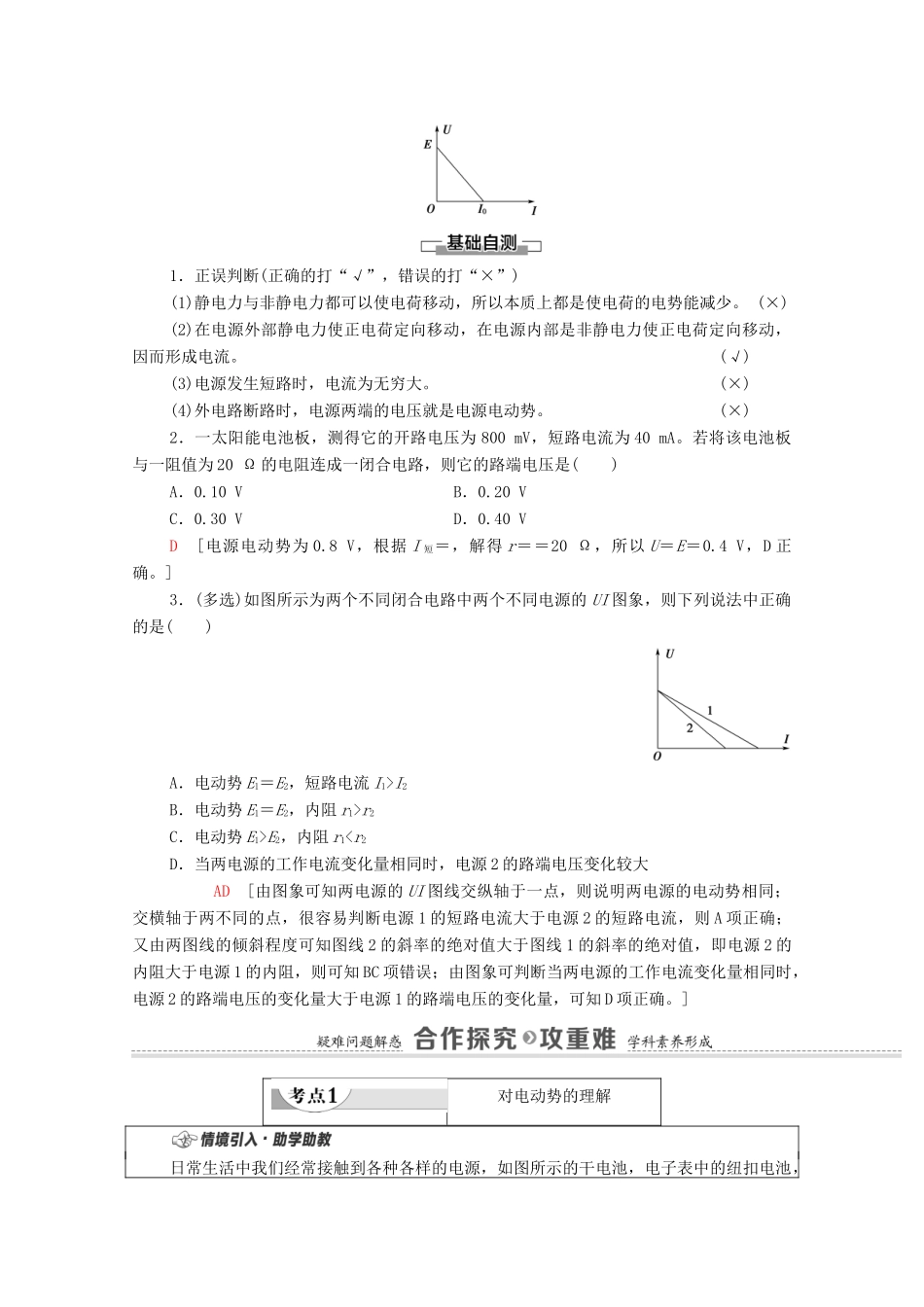

第一节 常见的电路元器件 第二节 闭合电路的欧姆定律学习目标：1.[物理观念]了解电路中(电源外部和内部)自由电荷定向移动的过程中，静电力和非静电力做功与能量转化的关系。 2.[物理观念]了解电源电动势的基本含义，知道它的定义式。 3.[物理观念]理解闭合电路的欧姆定律，掌握其内容及公式。 4.[科学思维]掌握路端电压与负载的关系。一、常见的电路元器件1．常见的元器件有：电阻器、电感器、电容器和二极管。2．电路：将上述元件装配在一个电路板上，再通过金属导线将各个元器件连接组合成闭合回路，当输入端接入电源时，电子在闭合回路中循环流动，这个闭合回路称为电路。3．电感器具有通直流阻交流的作用，电容器具有通交流隔直流的作用。二、电动势1．电源电动势在数值上等于不接用电器时电源正负两极间的电压。2．非静电力(1)非静电力的作用：把正电荷在电源内部由负极搬运到正极，同时在该过程中非静电力做功，将其他形式的能转化为电势能。(2)非静电力的来源：在电池中是指化学作用，在发电机中是指电磁作用。3．电动势(1)定义：非静电力把正电荷从负极搬运到正极所做的功跟被搬运的电荷量的比值。(2)公式：E＝。(3)单位：伏特，用符号“V”表示。(4)物理意义：电动势的大小反映了电源将其他形式的能转化为电能的本领，电动势大表示电源的转化本领大。三、研究闭合电路欧姆定律1．内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。2．公式：I＝；适用范围：纯电阻电路。3．常用的变形公式：E＝U 外＋ U 内或 U 外＝E － Ir ；适用范围：任何闭合电路。四、路端电压与负载的关系1．路端电压与外电阻的关系：U 外＝E－U 内＝E－r。结论：① R 增大→U 外增大；②外电路断路时 U 外＝E；③外电路短路时 U 外＝0。2．路端电压与电流关系(1)公式：U 外＝E － Ir 。(2)图象(UI 图象)：如图所示是一条倾斜的直线，该直线与纵轴交点的坐标表示电动势E，斜率的绝对值表示电源内阻 r 。1．正误判断(正确的打“√”，错误的打“×”)(1)静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少。 (×)(2)在电源外部静电力使正电荷定向移动，在电源内部是非静电力使正电荷定向移动，因而形成电流。(√)(3)电源发生短路时，电流为无穷大。(×)(4)外电路断路时，电源两端的电压就是电源电动势。(×)2．一太阳能电池板，测得它的开路电压为 800 mV，短路电流为 40 mA。若将该...
