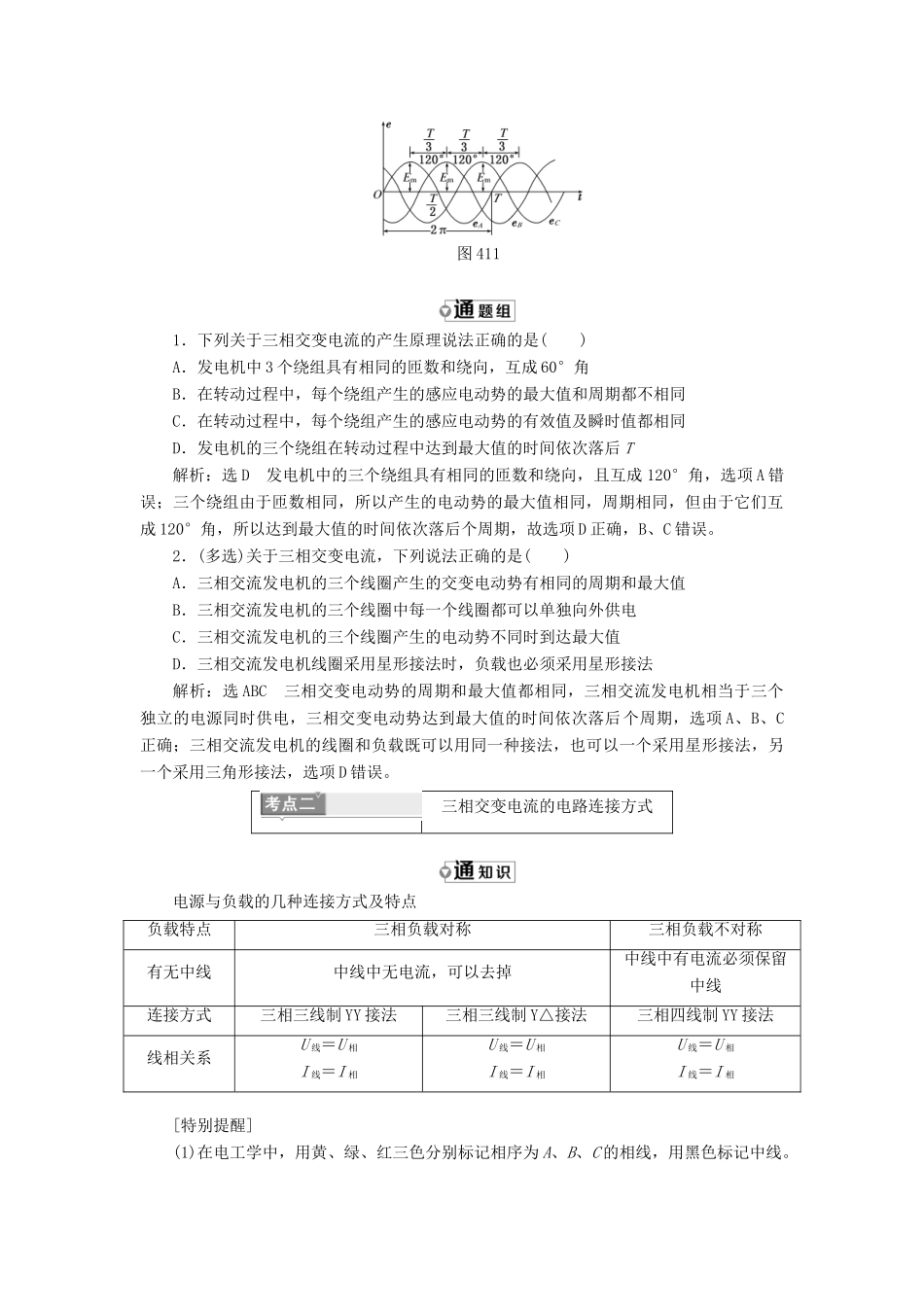

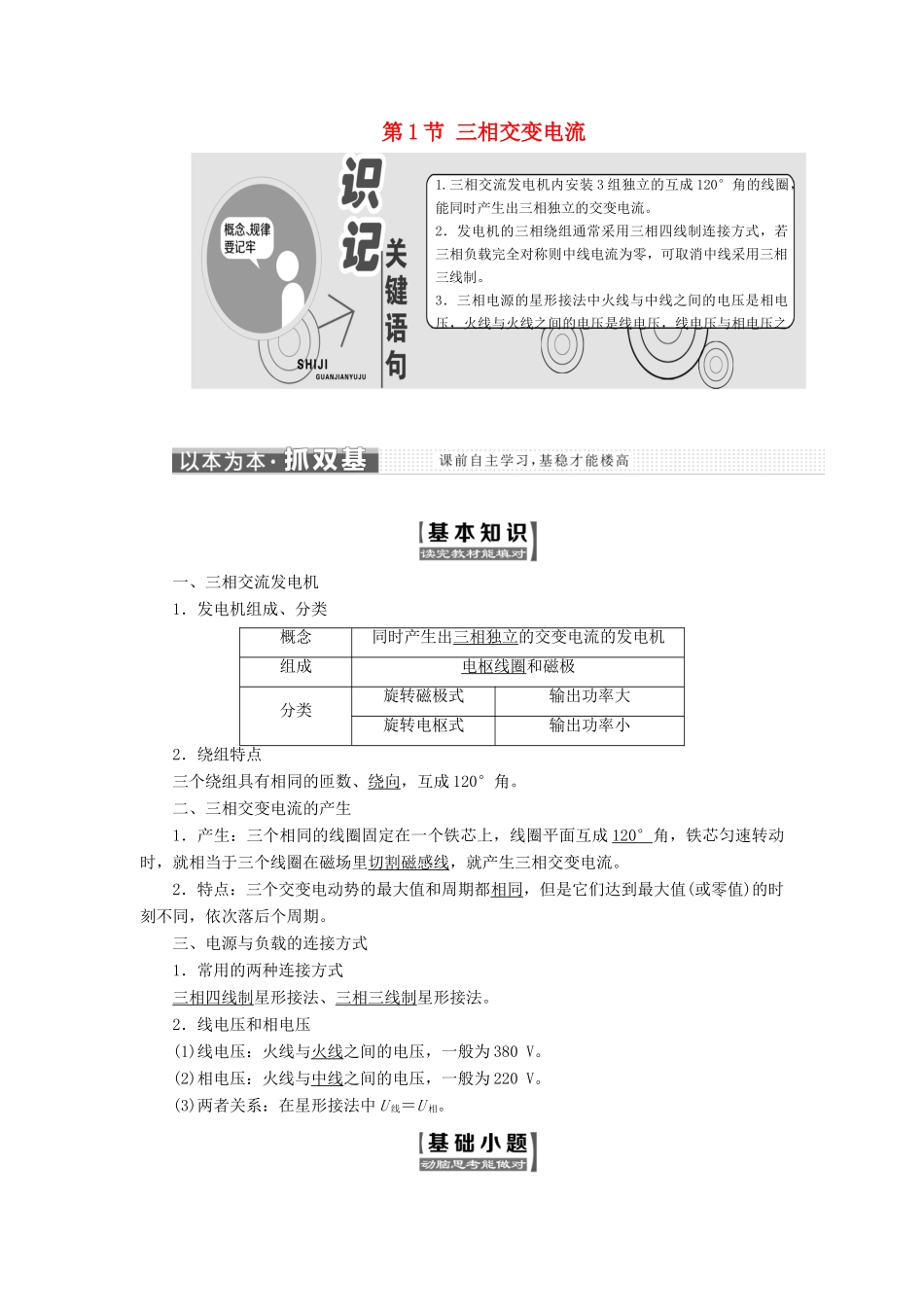

第 1 节 三相交变电流一、三相交流发电机1．发电机组成、分类概念同时产生出三相独立的交变电流的发电机组成电枢线圈和磁极分类旋转磁极式输出功率大旋转电枢式输出功率小2．绕组特点三个绕组具有相同的匝数、绕向，互成 120°角。二、三相交变电流的产生1．产生：三个相同的线圈固定在一个铁芯上，线圈平面互成 120°角，铁芯匀速转动时，就相当于三个线圈在磁场里切割磁感线，就产生三相交变电流。2．特点：三个交变电动势的最大值和周期都相同，但是它们达到最大值(或零值)的时刻不同，依次落后个周期。三、电源与负载的连接方式1．常用的两种连接方式三相四线制星形接法、三相三线制星形接法。2．线电压和相电压(1)线电压：火线与火线之间的电压，一般为 380 V。(2)相电压：火线与中线之间的电压，一般为 220 V。(3)两者关系：在星形接法中 U 线＝U 相。1.三相交流发电机内安装 3 组独立的互成 120°角的线圈，能同时产生出三相独立的交变电流。2．发电机的三相绕组通常采用三相四线制连接方式，若三相负载完全对称则中线电流为零，可取消中线采用三相三线制。3．三相电源的星形接法中火线与中线之间的电压是相电压，火线与火线之间的电压是线电压，线电压与相电压之间的关系是 U 线＝U 相。1．自主思考——判一判(1)三相交流发电机的三个线圈发出的三相交变电压，最大值、周期及达到最大值的时刻均相同。(×)(2)三相交流发电机的三个线圈发出的三相交变电压，最大值、周期均相同，但达到最大值的时刻依次相隔周期。(√)(3)在三相交变电流中相电压和线电压一定相等。(×)(4)若三个负载相同，则一般可用三相三线制星形接法。(√)2．合作探究——议一议(1)三相的“相”是什么意思？三相交流发电机和单相发电机有何相同点和不同点？提示：①相，就是电源组；三相，就是 3 个电源组。② 单相发电机只有一组线圈，只产生一相交变电动势。三相交流发电机有三组互成120°的线圈，产生三相独立的交变电流，但是每组线圈产生交变电动势的原理跟单相发电机的原理相同，都是靠线圈和磁场发生相对运动，利用电磁感应现象产生交变电流。(2)三相交变电源中每一相电源的电动势峰值 Em是否还是有效值的倍？提示：是。这是由于每个电动势都按照正弦规律变化。所以三相交变电源中峰值和有效值的关系和正弦交变电流相同。(3)由电厂(变电所)到单位(或村庄)的输电线路通常有几根线？是相线还是零线？从单位的变压器引出的输电线通常有几根？到...
