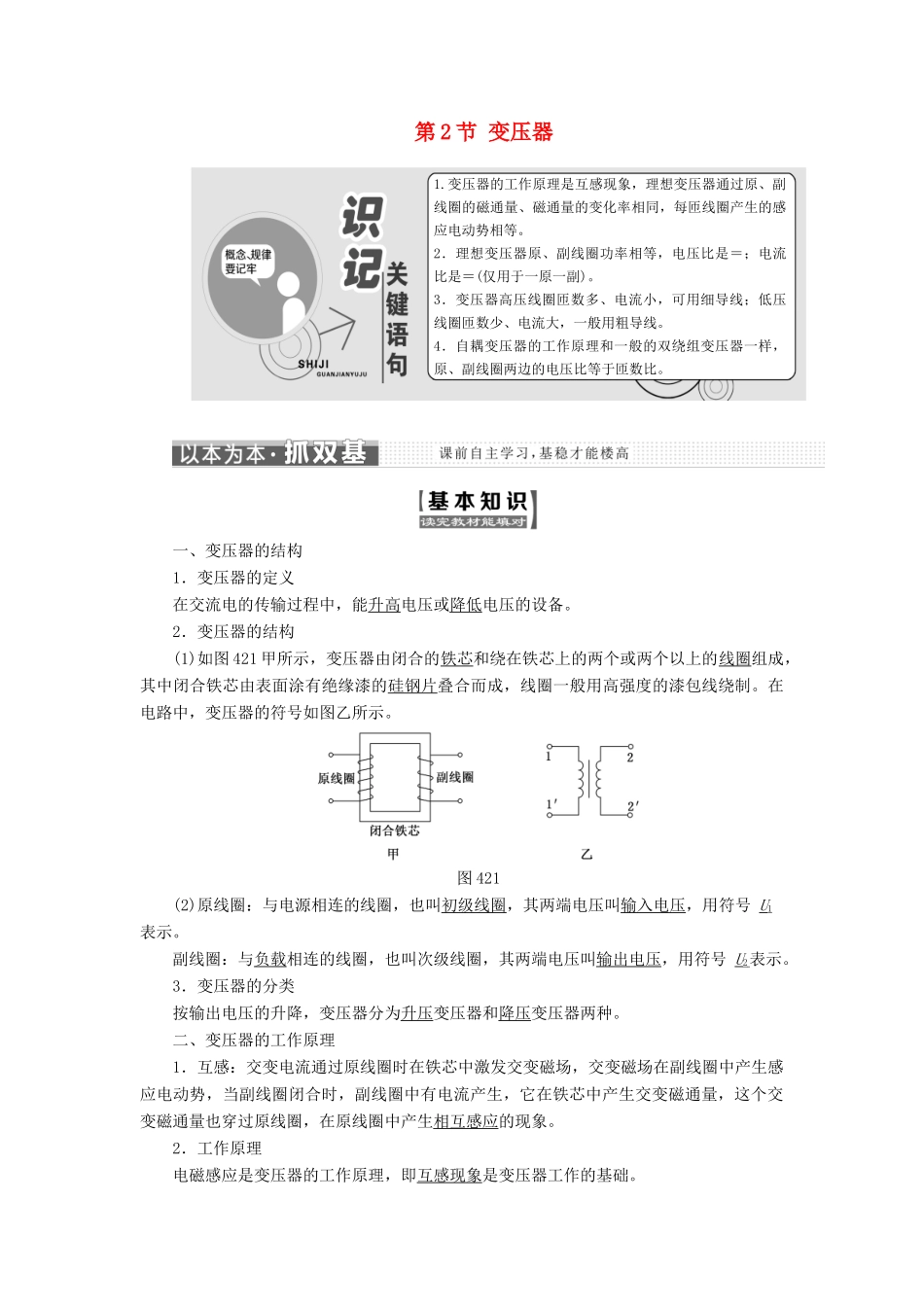

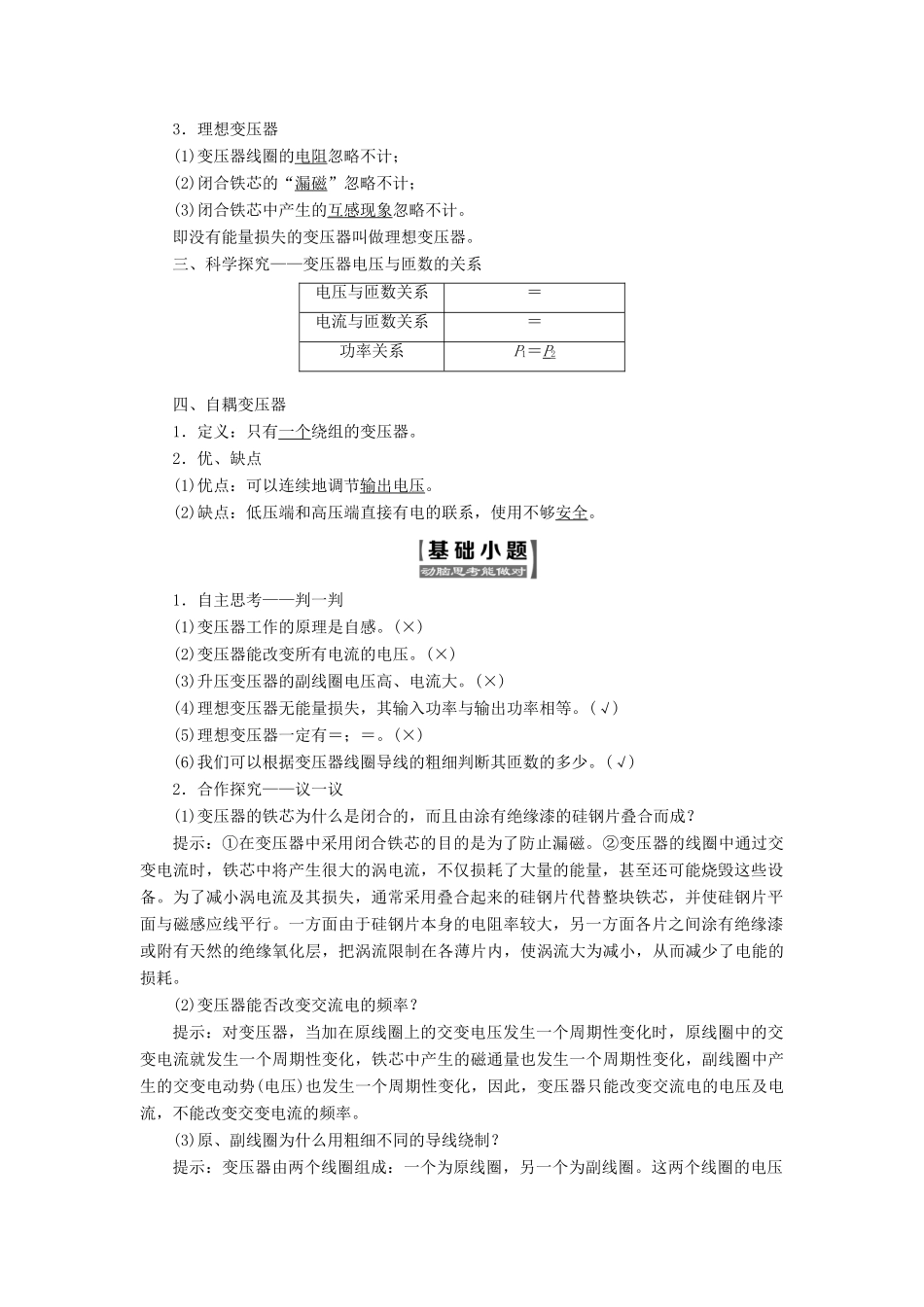

第 2 节 变压器 一、变压器的结构1．变压器的定义在交流电的传输过程中，能升高电压或降低电压的设备。2．变压器的结构(1)如图 421 甲所示，变压器由闭合的铁芯和绕在铁芯上的两个或两个以上的线圈组成，其中闭合铁芯由表面涂有绝缘漆的硅钢片叠合而成，线圈一般用高强度的漆包线绕制。在电路中，变压器的符号如图乙所示。图 421(2)原线圈：与电源相连的线圈，也叫初级线圈，其两端电压叫输入电压，用符号 U1表示。副线圈：与负载相连的线圈，也叫次级线圈，其两端电压叫输出电压，用符号 U2 表示。3．变压器的分类按输出电压的升降，变压器分为升压变压器和降压变压器两种。二、变压器的工作原理1．互感：交变电流通过原线圈时在铁芯中激发交变磁场，交变磁场在副线圈中产生感应电动势，当副线圈闭合时，副线圈中有电流产生，它在铁芯中产生交变磁通量，这个交变磁通量也穿过原线圈，在原线圈中产生相互感应的现象。2．工作原理电磁感应是变压器的工作原理，即互感现象是变压器工作的基础。1.变压器的工作原理是互感现象，理想变压器通过原、副线圈的磁通量、磁通量的变化率相同，每匝线圈产生的感应电动势相等。2．理想变压器原、副线圈功率相等，电压比是＝；电流比是＝(仅用于一原一副)。3．变压器高压线圈匝数多、电流小，可用细导线；低压线圈匝数少、电流大，一般用粗导线。4．自耦变压器的工作原理和一般的双绕组变压器一样，原、副线圈两边的电压比等于匝数比。 3．理想变压器(1)变压器线圈的电阻忽略不计；(2)闭合铁芯的“漏磁”忽略不计；(3)闭合铁芯中产生的互感现象忽略不计。即没有能量损失的变压器叫做理想变压器。三、科学探究——变压器电压与匝数的关系电压与匝数关系＝电流与匝数关系＝功率关系P1＝P2四、自耦变压器1．定义：只有一个绕组的变压器。2．优、缺点(1)优点：可以连续地调节输出电压。(2)缺点：低压端和高压端直接有电的联系，使用不够安全。1．自主思考——判一判(1)变压器工作的原理是自感。(×)(2)变压器能改变所有电流的电压。(×)(3)升压变压器的副线圈电压高、电流大。(×)(4)理想变压器无能量损失，其输入功率与输出功率相等。(√)(5)理想变压器一定有＝；＝。(×)(6)我们可以根据变压器线圈导线的粗细判断其匝数的多少。(√)2．合作探究——议一议(1)变压器的铁芯为什么是闭合的，而且由涂有绝缘漆的硅钢片叠合而成？提示：①在变压器中采用闭合铁芯的目的是为了防止漏磁。②变压器的线圈中通过...
