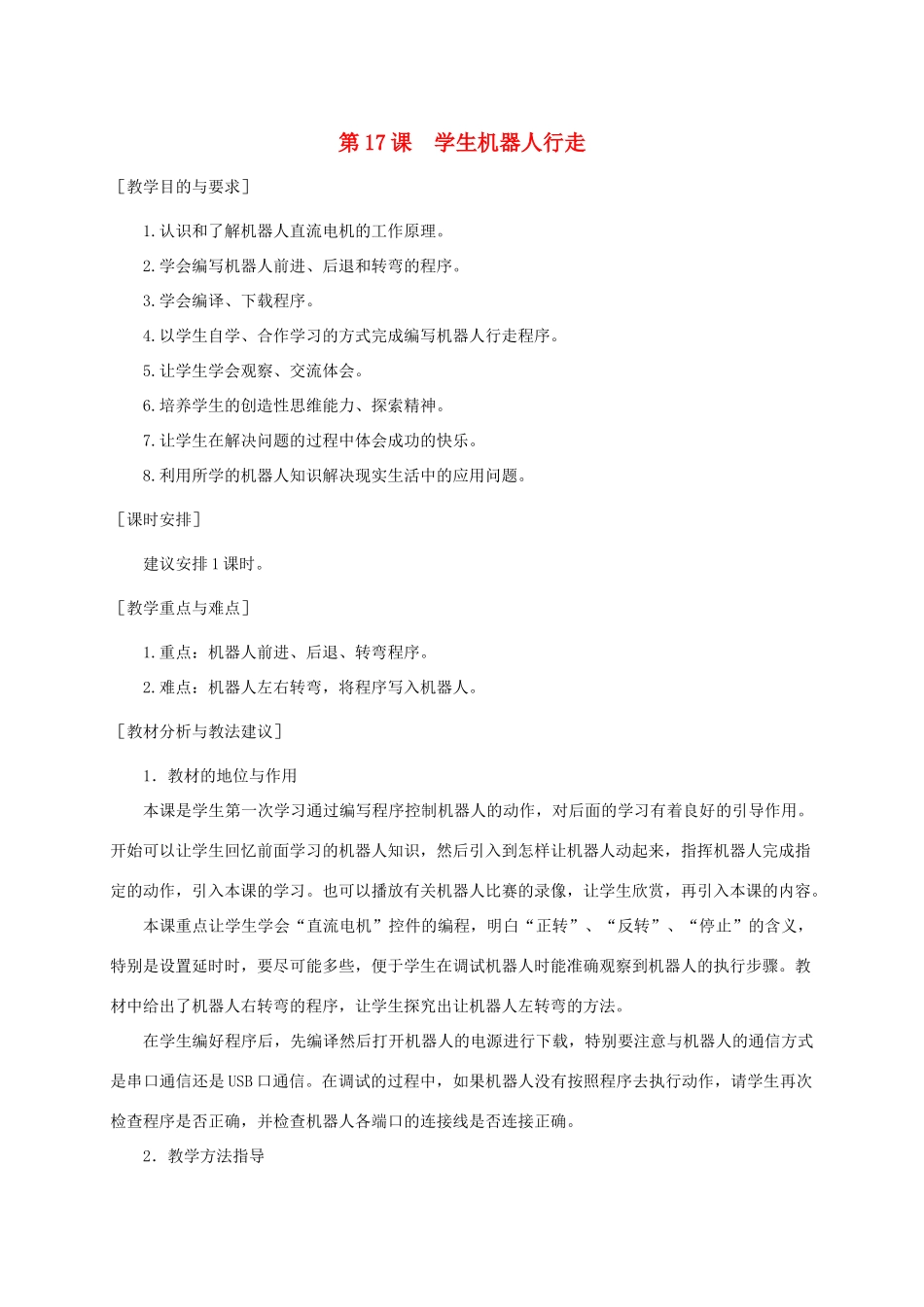

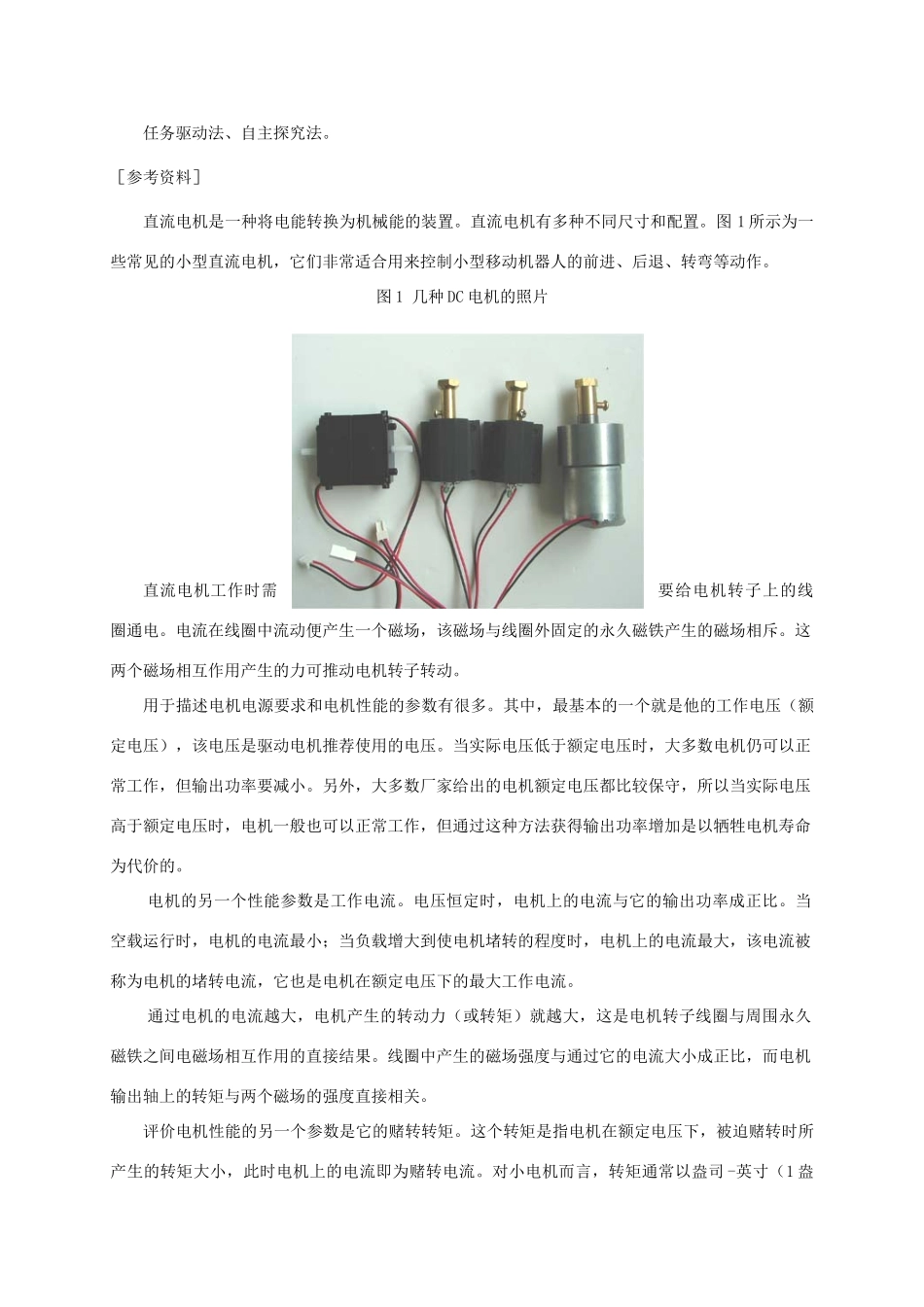

第 17 课 学生机器人行走［教学目的与要求］1.认识和了解机器人直流电机的工作原理。2.学会编写机器人前进、后退和转弯的程序。3.学会编译、下载程序。4.以学生自学、合作学习的方式完成编写机器人行走程序。5.让学生学会观察、交流体会。6.培养学生的创造性思维能力、探索精神。7.让学生在解决问题的过程中体会成功的快乐。8.利用所学的机器人知识解决现实生活中的应用问题。［课时安排］建议安排 1 课时。［教学重点与难点］1.重点：机器人前进、后退、转弯程序。2.难点：机器人左右转弯，将程序写入机器人。［教材分析与教法建议］1．教材的地位与作用本课是学生第一次学习通过编写程序控制机器人的动作，对后面的学习有着良好的引导作用。开始可以让学生回忆前面学习的机器人知识，然后引入到怎样让机器人动起来，指挥机器人完成指定的动作，引入本课的学习。也可以播放有关机器人比赛的录像，让学生欣赏，再引入本课的内容。本课重点让学生学会“直流电机”控件的编程，明白“正转”、“反转”、“停止”的含义，特别是设置延时时，要尽可能多些，便于学生在调试机器人时能准确观察到机器人的执行步骤。教材中给出了机器人右转弯的程序，让学生探究出让机器人左转弯的方法。在学生编好程序后，先编译然后打开机器人的电源进行下载，特别要注意与机器人的通信方式是串口通信还是 USB 口通信。在调试的过程中，如果机器人没有按照程序去执行动作，请学生再次检查程序是否正确，并检查机器人各端口的连接线是否连接正确。2．教学方法指导任务驱动法、自主探究法。［参考资料］直流电机是一种将电能转换为机械能的装置。直流电机有多种不同尺寸和配置。图 1 所示为一些常见的小型直流电机，它们非常适合用来控制小型移动机器人的前进、后退、转弯等动作。图 1 几种 DC 电机的照片直流电机工作时需要给电机转子上的线圈通电。电流在线圈中流动便产生一个磁场，该磁场与线圈外固定的永久磁铁产生的磁场相斥。这两个磁场相互作用产生的力可推动电机转子转动。用于描述电机电源要求和电机性能的参数有很多。其中，最基本的一个就是他的工作电压（额定电压），该电压是驱动电机推荐使用的电压。当实际电压低于额定电压时，大多数电机仍可以正常工作，但输出功率要减小。另外，大多数厂家给出的电机额定电压都比较保守，所以当实际电压高于额定电压时，电机一般也可以正常工作，但通过这种方法获得输出功率增加是以牺牲电机寿命为代价的。...
